網孔型電工技能實訓考核平臺

一、網孔型電工技能實訓考核平臺-產品概述：
該裝置采用萬能網孔板開放式設計，自由組合的思路，裝有完成各種低壓電氣控制所需要的多種低壓電器，如漏電斷路器、熔斷器、電流互感器、交流接觸器、時間繼電器、熱繼電器、中間繼電器、行程開關、按鈕、信號燈、轉換開關、電壓表、電流表等，學員根據實訓項目的要求，選取器件、組合成相應的實訓電路，完成電力拖動線路安裝、接線、調試及工藝整理，滿足實訓教學、鑒定培訓及職業競賽的需要。

二、主要技術參數：
1、輸入電源：電壓AC380V，電流5A。
2、外形尺寸：700cm×500cm×1700cm

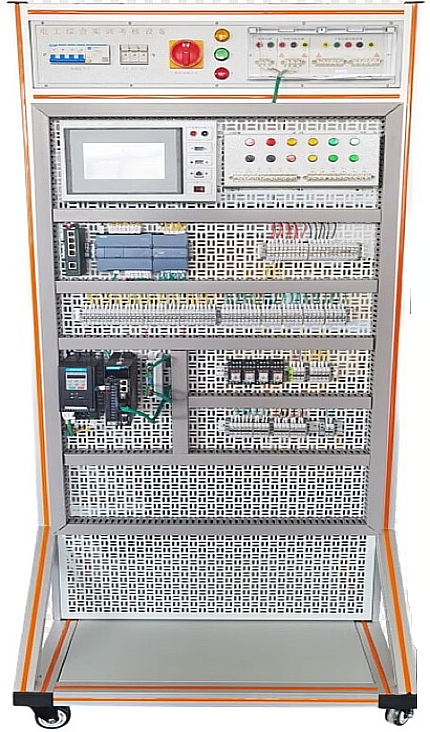

三、網孔實訓屏結構
實訓屏底盤鋼鋁結構，實訓時放置電機，框架是工業鋁型材結構，萬能網孔板鑲嵌鋁型材中間，配以桔黃色裝飾條，豪華大氣，采用開放式設計，操作空間大，實訓操作方便，裝有4只萬向輪，便于移動。
四、電源控制屏
在電源控制屏網孔實訓屏上端，為實訓任務提供各種電源，具有漏電保護、過流保護、短路保護、接地保護等。兩組交流電源輸出；AC380V、AC220V，采用安全端子及螺釘端子兩種輸出方式，方便不同方式接線。電源輸出區域設計有透明安全防護罩，提高用電的安全性。防護罩開合角度大于110度，出線孔為拱門型設計，
五、實驗操作項目：
1、起動停止控制電路；
2、異步電動機點動控制電路；
3、異步電動機兩地控制電路；
4、異步電動機聯鎖正反轉控制電路；
5、雙重聯鎖正反轉控制電路；
6、自動順序起動控制；
7、手動順序起動控制；
8、異步電動機星、三角控制電路；
9、異步電動機能耗控制電；
10、異步電動機反接制動控制電路；
11、自動往返控制電路；
12、正反轉點動、起動控制電路；
13、帶有點動的自動往返控制電路；
14、異步電動機自鎖控制電路；
15、異步電動機單向點動、起動控制電路；
16、電阻降壓起動控制電路；
17、C620-1型車床控制電路；
18、電動葫蘆電氣控制電路；
