主頁 > 技術文章 > 自由對流橫管管外放熱系數測試裝置使用說明書 2024-09-06

自由對流橫管管外放熱系數測試裝置使用說明書

一、實驗?zāi)康暮鸵?/strong>

1．了解空氣沿管表面自由放熱的實驗方法，鞏固課堂上學過的知識；

2．測定單管的自由運動放熱系數；

3. 根據對自由運動放熱的相似分析，整理出準則方程式。

二、實驗原理

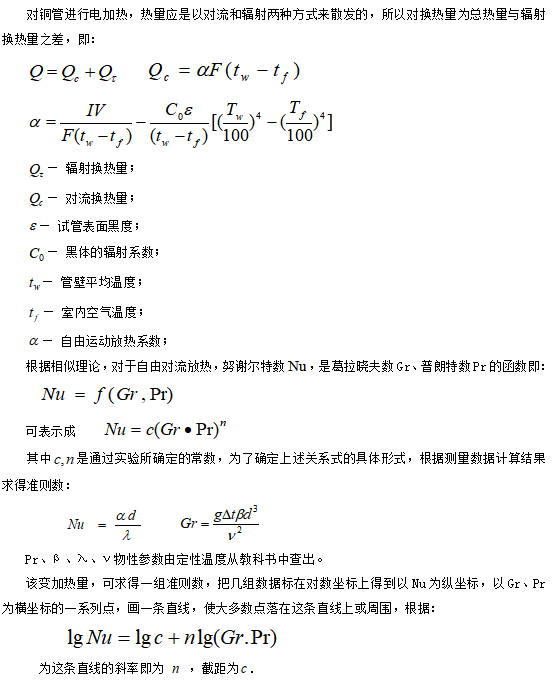

對銅管進行電加熱，熱量應是以對流和輻射兩種方式來散發的，所以對換熱量為總熱量與輻射換熱量之差，即：

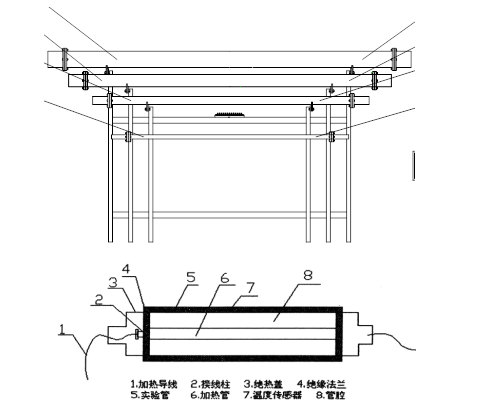

三、實驗裝置及測量儀表：

實驗裝置有實驗管（四種類型），支架、測量儀表電控箱等組成。

實驗管上有熱電偶嵌入管壁，可反映出管壁的溫度，由安裝在電控箱上的測溫?cái)?shù)顯表讀取溫度值。電加熱功率則可用數顯電壓表、電流表測定讀取并加以計算得出。

四、實驗步驟：

1.正確連接好線路，經指導老師檢查后接通電源；

2.按動控制箱上控制開關，選擇任一直徑的實驗管進行加熱，調整好調壓器，將管壁溫度控制在120℃左右。

3.穩定六小時后開始測管壁溫度,記下數據；

4.間隔半小時再記一次,直到兩組數據接近為止；

5.取兩組接近的數據取平均值,作為計算數據；

6.經指導教師同意,將調壓器調整回零位,切段電源.

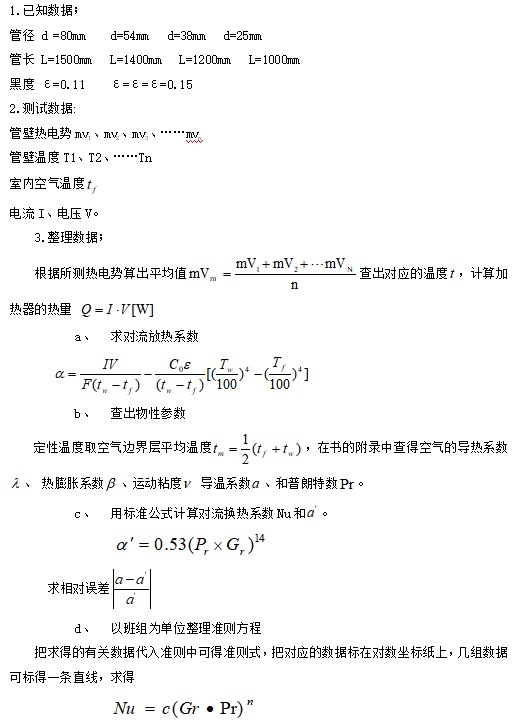

五、實驗數據的整理：

六、思考題：

1．怎樣才能使本實驗管的加熱條件成為常壁溫？

2．管子表面的熱電偶應沿長度和圓周均勻分布，目的何在？

3．如果室內空氣溫度不平靜，會導致什么后果？

4．本實驗的范圍有多大，是否可達到紊流狀態？

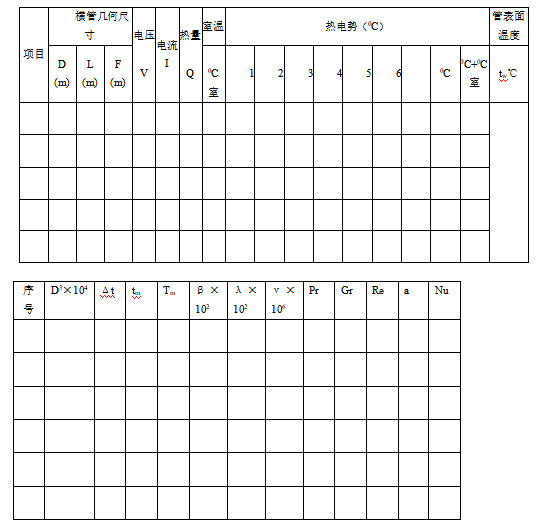

七、實驗數據記錄表：
