一、實驗目的：
1、了解熱管換熱器實驗臺的工作原理。
2、熟悉熱管換熱器實驗臺的使用方法。
3、熟悉熱管換熱器換熱量Q和傳熱系數K的測試和計算方法。

二、

實驗臺參數

四、實驗步驟
1、聯接電位差計和冷端熱電偶。（如無冰并條件，可不接冷端熱電偶，而將冷端熱電偶的接線柱短路。這樣，測出的溫度應加上室溫）
2、接通電源。
3、將工況開關置于“工況1”位置（強熱），此時電加熱器和風機開始工作。
4、用熱球風速儀在冷、熱段出口的測孔中測量風速。（為使測量工作在分道溫度不超過40℃的情況下進行，必須在開機后立即測量）。風速儀使用方法，請參閱該儀器說明書。

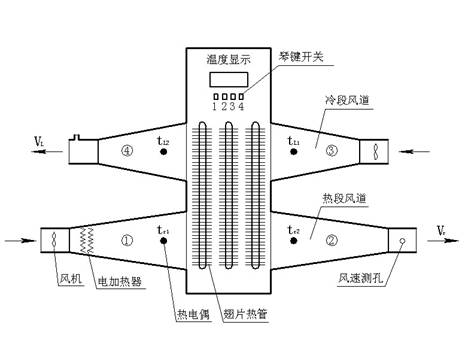

5、待工況穩定后（約20分鐘后），按下琴鍵開關，切換測溫點，逐點測量冷、熱段進出口溫度（參看實驗臺結構圖）。
6、將“工況開關”置于“工況Ⅱ（強熱檔）”位置，重復上述步驟，測量工況Ⅱ的冷熱段進出口溫度。
7、實驗結束后，切斷所有電源。
五、實驗數據處理

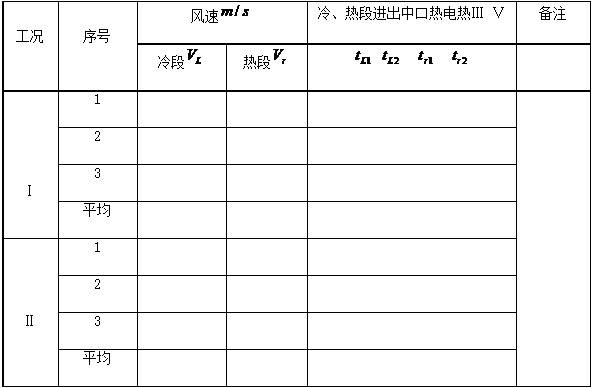

將實驗中測得的數據填入下表中:

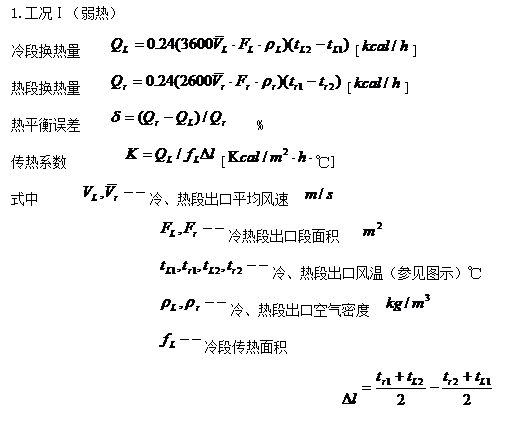

將實驗所用儀器名稱、規格、編號及實驗日期、室溫等填入上表的備注中計算換熱量、傳熱系數及熱平衡誤差：

2、工況Ⅱ（強熱）
計算方法同上

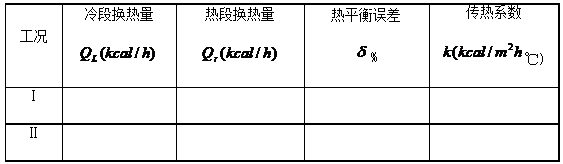

將上面數據整理所求得的兩種工況的實驗結果填入下表，并進行比較分析。

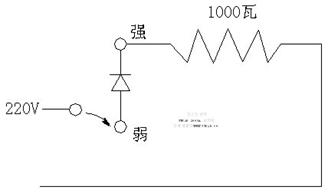

六、加熱原理
