噴淋滅火系統實訓裝置的工作原理及在職業教育中的運用

消防噴淋系統是一種消防滅火裝置，是應用十分廣泛的一種固定消防設施，它具有價格低廉、滅火效率高等特點。根據功能不同可以分為人工控制和自動控制兩種形式。系統安裝報警裝置，可以在火災發生時自動發出警報，自動控制的消防噴淋系統可以自動噴淋并且和其他消防設施聯動工作，因此能有效控制、撲滅初期火災。
工作原理：
閉式消防噴淋系統
平時屋頂消防水箱裝滿水，當發生火災時噴頭在溫度達到一定溫度后（一般是68°C）噴頭鍍鉻融化，管內的水在消防水箱水壓的作用下自動噴出，這時濕式報警閥自動打開，閥內的壓力開關自動打開，而這個壓力開關有根信號線和消防泵連鎖，泵就自動啟動了。然后噴淋泵把水池的水通過管道提供到管網，整個消防系統開始工作。
開式消防噴淋系統
系統裝有煙感探頭對煙氣進行偵測，當煙氣達到一定濃度時，感煙探頭報警，經主機確認后反饋到聲光報警器動作，發出聲音或閃爍燈光警告人們，并聯動防排煙風機啟動，開始排煙，同時打開雨淋閥的電磁閥，在聯動噴淋泵，開式噴頭直接噴水。 主要依據《自動噴水滅火系統設計規范》相關標準設計,該系統具有噴水滅火系統典型結構，能夠完成火災探測，火災報警，現場滅火等演示性實訓項目，同時還能清楚的展示噴淋滅火系統的典型設備構成和系統工作原理，通過該裝置的操作學習，學生可以對樓宇中噴水滅火系統的結構有一個全面的了解，掌握建筑物內部主要滅火設備的應用，熟悉樓宇中濕式報警閥、水流指示器、壓力開關等滅火設備的結構和原理，熟悉滅火系統的控制原理和工作過程。它適用于學習《建筑滅火系統》、《樓宇給排水系統》、《樓宇消防控制系統》等專業課的中職業院校的實訓教學。
一、產品特點
1. 具有試驗性噴淋啟動功能，當自動控制系統出現故障時，可手動啟動噴淋泵
2. 本身自帶控制器，可實現本地控制，也可實現消防報警聯動控制
3. 模型框架和水箱等主要部件全部使用不銹鋼器件，保證不生銹、不易老化
4. 噴淋泵和氣壓罐等關鍵設備分別采用德國和瑞士進口設備，穩定型強
5. 濕式報警閥、水流指示器、壓力開關等設備全部通過國家強制性產品認證
二、技術參數
1. 輸入電源：三相四線～380V±10%  50Hz
2. 環境溫度：+4℃～+45℃
3. 裝置容量：＜4kVA
4. 外形尺寸：2170mm×720mm×1808mm
5. 安全保護：具有漏電自動保護裝置
三、實訓項目
1. 系統結構與設備認識
2. 噴淋滅火系統仿真軟件安裝與使用
3. 噴淋滅火系統伺應狀態操作
4. 噴淋滅火系統調試
5. 火災探測與火災報警
6. 噴淋滅火操作
7. 噴淋滅火監控軟件安裝與使用
8. 噴淋系統系統綜合操作訓練
9. 噴淋滅火系統與消防報警系統聯動（選做）
四、基本配置
1. 豪華型電腦桌（鐵質雙層亞光密紋噴塑結構）
桌面為防火、防水、耐磨高密度板,結構堅固，造型美觀；設有一個柜門，可用于放置工具、存放資料等，電腦桌還設有四個萬向輪（帶鎖緊功能），便于移動和固定，有利于實訓室布局。
2. 滅火控制柜
(1) 滅火控制器
滅火控制器使用PLC作為主控制器,實現對煙感探測器、水流指示器、信號碟閥、壓力開關的狀態檢測，并在自動狀態下實現對報警輸出，聲光報警和啟動噴淋水泵。通過串口和軟件可實現上位機監控功能，同時可實現本地控制和聯動控制切換功能
(2) 滅火控制柜
滅火控制柜由電源開關、電壓源指示、狀態指示燈（煙感探測器、水流指示器、信號碟閥、壓力開關）、聲光報警器、手動控制裝置等部分組成，可以完成噴淋滅火系統的電源控制、狀態指示、火災報警、自動滅火、手動滅火控制等功能，同時具有聯動控制接口，可以接受其它消防報警系統的聯動控制信號（如消防自動報警系統實訓裝置）。
3. 噴淋滅火系統模型

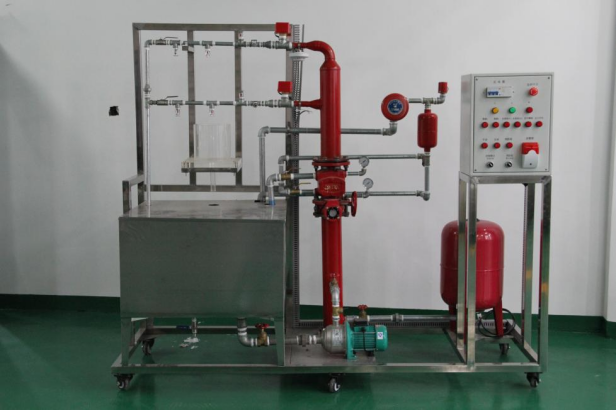

模型框架和水箱等主要部件全部使用不銹鋼器件，保證不生銹、不易老化，可以模擬兩層大樓噴淋滅火系統；模型系統主要由噴淋水泵、氣壓罐、濕式報警閥、水力警鈴、延時器、壓力開關、水流指示器、封閉式噴頭、試驗閥、火災探測器、火災報警器等典型噴水滅火設備構成，能生動模擬大樓內水滅火系統的典型結構。
噴淋水泵：數量1臺   功率 550W    揚程：30米  流量:8立方米/小時
氣壓罐：數量1臺    容積50升
濕式報警閥：數量1臺  口徑：Ф100mm  額定工作壓力1.2MPa
玻璃球噴頭：數量至少6個   68℃溫級
水流指示器：數量至少2個  靈敏度15L-37.5L/min
感煙探測器：2個
上述消防類設備全部全部通過國家強制性產品認證。
4. 監控軟件
配備監控系統軟件,可以實現對供水過程的全監控。

---
