| 技術指標 | 說 明 | |||
| 裝置功能 |
1、熟悉精餾單元操作過程的設備與流程。 2、學習精餾塔效率的測定方法，適用于常壓、加壓和減壓精餾等特殊精餾。 |
|||

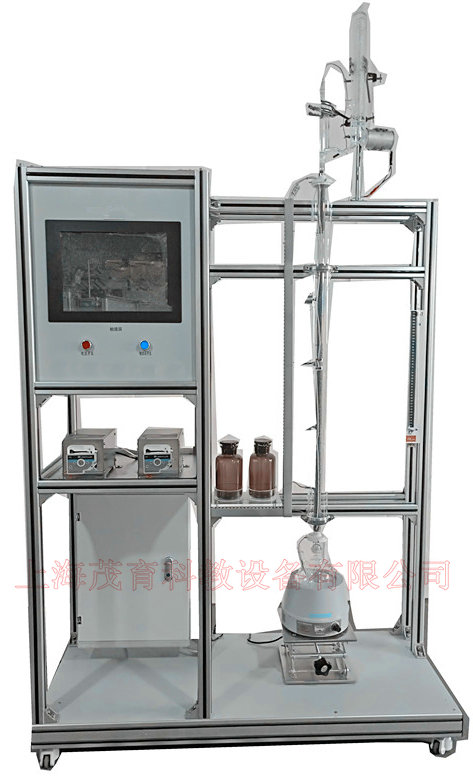

| 主要配置 | 特殊精餾塔實驗裝置主要由玻璃精餾塔、保溫塔、冷凝器、玻璃塔釜、加熱器、U型壓力計、流量計、溫度傳感器、真空系統、中央處理器、觸摸屏、高品質鋁合金型材框架。 | |||
| 公用設施 |
水：裝置需冷卻水，自帶和自來水管相連的接口。自來水通過裝置接口進入塔頂?shù)睦淠骱笈懦觥?br style="margin: 0px; padding: 0px;" />
液：裝置自帶玻璃高位槽。實驗時經流量計進入精餾塔釜。 電：電壓AC220V，功率2KW，標準單相三線制。 |
|||
| 技術參數 |
1、精餾塔塔徑φ20mm，塔高1200mm,材質為玻璃塔結構，塔內填裝316L不銹鋼φ3mmθ網環型填料。塔釜為三口燒瓶，帶導電膜保溫，保溫段加熱功率上下兩段各300W；塔釜容積：500ml。 2、塔釜加熱：塔釜置于500W電熱包中。集成控制。 3、液體流量計范圍：1.6-16ml/min。 4、塔頂冷凝液體的回流采用擺動式回流比控制器操作。此控制系統由塔頭上擺錘、電磁鐵圈、回流比計數器等組成，回流比控制范圍：99：1-1：99。 5、溫度傳感器：Pt100，顯示分度0.1℃。 6、中央處理器：執行速度0.64μs，內存容量16K，內建Ethernet支持Modbus TCP及Ethernet/IP通訊協議；功能：數據處理運算。 7、模擬量模塊：高達16位分辨率，總和精度±0.5%，內建RS485通訊模式。 8、溫度模塊：分辨率0.1℃，精度0.5%，內建RS485通訊模式。 9、采用一體機平板觸摸電腦，全程數字化觸摸屏控制操作。HMI：投射式觸控技術，5000萬次觸摸點，內存4G，功能：中央處理器數據顯示控制。 10、額定電壓：220V，總功率：1.5kW。 11、外形尺寸：1300×500×2200mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。 12、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。 13、配數據采集軟件一套，在線工業組態軟件一套。 |
|||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 流量 | 轉子流量計 | 轉子流量計 | 手動調節 | |
| 回流比 | 回流比繼電器 | 觸摸屏 | 回流比控制器 | |
| 塔節溫度 | PT100鉑電阻 | 觸摸屏 | 無 | |
| 塔頂溫度 | PT100鉑電阻 | 觸摸屏 | 無 | |
| 塔釜溫度 | PT100鉑電阻 | 觸摸屏 | 調壓模塊 | |
