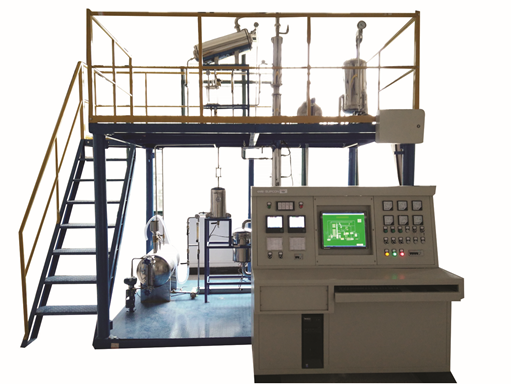

精餾操作實訓裝置,精餾操作實訓設備,精餾操作實訓平臺

分項	說明
裝置功能	1、精餾操作實訓裝置通過進行再沸器溫控操作；塔釜液位測控操作；采出液濃度與產量聯調操作，實現間歇精餾崗位技能培訓。 2、通過進行全塔性能測定；連續進料下部分回流操作；回流比調節；冷凝系統水量及水溫調節；進料預熱系統調節；塔視鏡及分配罐狀況控制，實現連續精餾崗位技能培訓。 3、通過進行再沸器溫控操作；塔釜液位測控操作；采出液濃度與產量聯調操作。冷凝系統水量及水溫調節；進料預熱系統調節；塔視鏡及分配罐狀況控制；實現精餾現場工控崗位技能培訓。 4、通過進行全塔溫度、濃度分布檢測；全塔、各液相檢測點取樣分析操作；塔流體力學性能及篩板塔氣液鼓泡接觸控制，實現質量控制崗位技能培訓。 5、通過計量泵、變頻器、渦輪流量計、電壓變送器、功率變送器、壓力變送器、熱電阻、聲光報警器、調壓模塊及各類就地彈簧指針表等的使用，單回路、串級控制和比值控制等控制方案的實施，實現化工儀表崗位技能培訓。 6、通過現場控制臺儀表與微機通訊，實時數據采集及過程監控；總控室控制臺與現場控制臺通訊，各操作工段切換、遠程監控、流程組態的上傳下載等實現就地及遠程控制崗位技能培訓。
整機參數	設備主體：3700x2000x3500mm(長x寬x高)，(可根據實訓場地實際高度和場地面積進行調整)，整機采用鋼制噴塑框架，帶兩層操作平臺，一層平面方便安裝、檢修，二層有安全斜梯通上并有護欄、防滑板。
電氣系統	標準工業操作臺，內安裝漏電保護空氣開關、電流型漏電保護器充分考慮人身安全保護；同時每一組強電輸出都有旋鈕開關控制，保證設備安全，操作控制便捷；裝有分相指示燈，開關電源等。外型尺寸: 1400x800x1300mm(長x寬x高)。
公用設施	水：冷凝器冷卻水由現場接入。電：電壓AC380V，功率2KW，三相四線制（三火線一零線）。需配置1~2個接地點（安全地及信號地）。
主要設備	進料泵、回流泵、出料泵：計量泵，變頻控制。循環泵：不銹鋼，型號CL18GR-15，10L/min。真空泵：2XZ -2 ,380V 抽氣量2L/S。精鎦塔：主體304不銹鋼φ76x100mm，共15節，帶玻璃觀測段，上、下段，304不銹鋼φ76x200mm；塔板為篩板。原料液預熱器：304不銹鋼φ50x300mm，功率0.6kW。塔底再沸器：304不銹鋼φ159x300mm，功率2.5kW。塔頂冷凝器：304不銹鋼水冷，面積0.4m²（Φ108x400mm，帶折流板）。塔頂再冷器：304不銹鋼水冷，面積0.2m²（Φ108x400mm）。塔底冷凝器：304不銹鋼水冷，面積0.2m²（Φ108x400mm）。原料液儲罐：304不銹鋼φ300x400mm。塔頂產品儲罐：304不銹鋼φ219x400mm。塔底產品儲罐：304不銹鋼φ273x400mm。塔頂凝液罐：304不銹鋼φ76x400mm。真空緩沖罐：304不銹鋼φ219x400mm。操作站型號：配置不低于E3400/1G/160G/DVD/集成顯卡/17"液晶/光電鍵鼠/WINXPHOME中文版。
上位機監控軟件	RS485/232通訊轉換器,MCGS工業組態軟件一套（附64點軟件狗），在線監控軟件一套。
測控組成	變量	檢測機構	顯示機構	執行機構
	原料預熱器出口溫度控制	PT100 鉑電阻	宇電AI708	調壓模塊
	精餾塔塔頂溫度控制	PT100鉑電阻	宇電AI708	自控
	精餾塔塔板溫度	PT100 鉑電阻	宇電AI702	自控
	精餾塔塔釜氣相溫度	PT100 鉑電阻	宇電AI501	自控
	再沸器加熱電壓控制	電壓變送器	宇電AI518	調壓模塊
	塔頂冷凝器氣相進口溫度	雙金屬溫度計	現場顯示	閥控
	塔頂冷凝器冷卻水出口溫度	雙金屬溫度計	現場顯示	閥控
	塔頂冷凝器產品出口溫度	雙金屬溫度計	現場顯示	閥控
	塔底換熱器冷卻水出口溫度	雙金屬溫度計	現場顯示	閥控
	塔底換熱器產品出口溫度	雙金屬溫度計	現場顯示	閥控
	回流液進塔溫度	雙金屬溫度計	現場顯示	閥控
	原料泵出口溫度	雙金屬溫度計	現場顯示	閥控
	冷卻水進口溫度	雙金屬溫度計	現場顯示	閥控
	精餾塔塔底壓力	壓力變送器	宇電AI501	自控
	精餾塔頂部出口壓力	壓力變送器	宇電AI501	自控
	真空緩沖罐壓力	指針壓力表	現場顯示	閥控
	原料罐壓力	指針壓力表	現場顯示	閥控
	產品罐壓力	指針壓力表	現場顯示	閥控
	塔底產品流量	玻璃轉子流量計	現場顯示	閥控
	回流液流量控制	轉子流量計	現場顯示	變頻器
	產品流量控制	轉子流量計	現場顯示	變頻器
	原料液流量控制	轉子流量計	現場顯示	變頻器
	冷卻水消耗量	渦輪流量計	宇電AI708H積算	閥控
	精餾塔塔釜液位控制	磁翻板遠傳液位計	宇電AI501報警	自控
	塔頂冷凝液罐液位控制	磁翻板遠傳液位計	宇電AI708報警	自控
	原料罐A液位	磁翻板遠傳液位計	宇電AI501	自控
	原料罐B液位	磁翻板遠傳液位計	宇電AI501	自控
	塔底產品罐液位	標尺玻璃管液位計	現場顯示	自控
	塔頂冷凝器氣相進口溫度	雙金屬溫度計	現場顯示	自控
	塔頂冷凝器冷卻水出口溫度	雙金屬溫度計	現場顯示	自控
	塔頂冷凝器產品出口溫度	雙金屬溫度計	現場顯示	調壓模塊
	塔底換熱器冷卻水出口溫度	雙金屬溫度計	現場顯示	自控
	塔頂產品罐液位	標尺玻璃管液位計	現場顯示	自控
	電消耗量	功率變送器	宇電AI708H積算	自控
