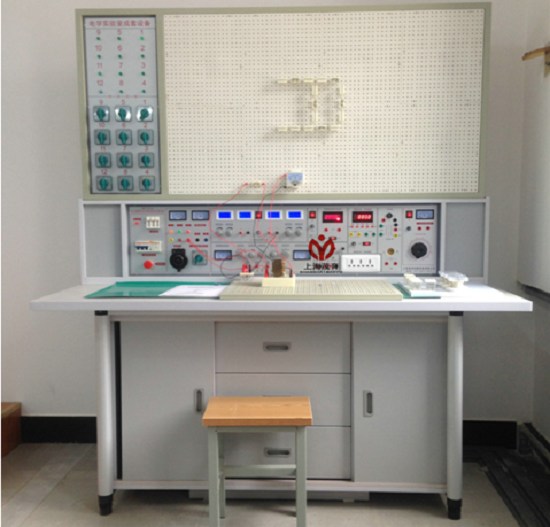

電工模電數電實驗與技能實訓設備,電工模電數電實驗與技能實訓臺

電工模電數電實驗與技能實訓設備根據中高職模電數電技術教學大綱要求而研制。學習并掌握其中所涉及到模電數電技術實驗的操作，加強學生對模電數電相關理論知識的理解，為教師及學生的實驗和科研提供支持平臺。該設備適用于高等院校及中專、技校、職業學校，可完成電工學、電工原理、電路分析、模擬電子技術、教字電路，電氣控制設備等課程實驗。
一、實驗臺和實驗操作桌結構及功能：

1、實驗臺構成與性能：

（1）電源及參數：

1）輸入電源：三相四線電源，輸入時指示燈亮。

2）電源輸出：有嵌入式保險盒和三相漏電開關二級保護功能。

A組：?jiǎn)巍⑷嗫烧{(diào)交流電源，提供0－430V連續可調的交流電源，同時可得到0-250V單相可調電源（配有一臺1.5KVA的三相自耦調壓器，配有三只液晶交流電壓表，指示調壓輸出電壓）

B組：低壓交流電壓3-24V分七檔可調，最大輸出電流1.5A，電流表指示。

C組：低壓直流穩壓電源，電壓5V，電流0.5A，電流表指示。

D組：雙路恒流穩壓電源，二路輸出電壓均為0-30V，內置式繼電器自動換檔。多圈電位器連續調節，使用方便。輸出最大電流為1.5A，具有預設式限流保護功能，每次輸出有0.5級數字電流表、電壓表指示，電壓穩定度＜10-2，負載穩定度＜10-2，紋波電壓＜5mv。

E組：?jiǎn)蜗嘟涣魇须娸敵�，由萬能插板供用戶自備設備使用。

（2）函數信號發生器:

1）波形:正弦波、三角波、方波、脈沖波、鋸齒波、TTL方波、矩形波.

2）頻率范圍:由0.1Hz到2MHz，分七個頻率檔級。

3）正弦波失真度:10-30Hz<3%　30Hz-100KHz≤1%

4）方波響應:前沿/后沿≤100nS（開路）

5）最大輸出幅度(開路)：f＜1MH幅度≤15VP-P；1M＜f≤2MHz≤11Vp-p

6）直流偏置(開路)：±lOV

7）輸出阻抗Z：ZO=50Ω±5Ω

8）占空比:脈沖與鋸齒波上升、下降沿可連續變化，范圍10%～90％。

9）壓控振蕩(VCF)：加外加直流電壓0±5V變化時，對應的頻率變化大于l00:1。

10）輸出衰減:20dB　40dB　60dB

（3）頻率計數器:

1）測頻范圍:lHz～l00MHz。

2）閘門時間:0.01S、0.1S、1S、10S

3）輸入阻抗(AC耦合)：電阻分量約500KΩ，并聯電容約100P。

4）智能型功率表、功率因數表：由24位專用DSP、16位高精度AD轉換器和高速M(fèi)PU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用RTOS設計思路，同時配有PC監控軟件來加強分析能力。能測量電路的功率、功率因數。功率測量精度為1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A，能自動判別負載性質（感性顯示“L”，容性顯示“C”，純電阻不顯示），并可存儲測量數據，供隨時查閱。

5）單次脈沖:每次可輸出一對正負脈沖。

6）音頻功率放大器：輸入音頻電壓不低于10mV，輸出功率不小于1W，音量可調，內有喇叭，用于放大電路擴音，也可作信號尋跡。

7）七段譯碼器：3組七段譯碼器及對應譯碼顯示數碼管。

8）外測交直流二用電流表:精度0.5級,三位半數字式顯示，測量范圍:0～1000mA

9）外測交直流二用電壓表:精度0.5級,三位半數字式顯示，測量范圍:0～99.9V。

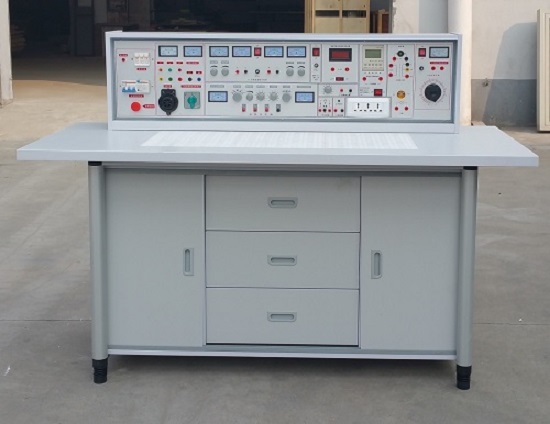

2、實驗操作桌:雙面飾面板制成，不變形不褪色，尺寸:160×70×80cm，造型美觀大方,中間設有抽屜，存放工具，左右二只存放柜，用于儲存元器件。

二、結構與配備：（以二十四座為例）

（一）實驗桌：學生實驗桌12張，一桌二座，實驗桌外形尺寸為160×70×80cm。桌子中央配置九孔電路插板，電路板注塑而成，表面布有九孔成一組相互聯通的插孔，元件盒在其上任意拼插成實驗電路。元件盒盒體透明直觀，內裝電阻、電容、電感、二極管、三極管、場效應管、可控硅等元件來完成原理實驗。內裝元件一目了然，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構，維修、拆裝方便。繼電部分訓練元器件已裝在特制的元件盒上，實訓時插在九孔電路板上即可連線實驗，方便，靈活。電子技能實訓項目由二十幾套實訓電路板和相應元器件來完成。每張操作桌配有一粒膠皮板，保護通用電路板和桌面(如需要在桌上放置電動機、焊接等) 桌子下部是元器件儲存柜，放置實驗元件、器材、工具等。

（二）示教控制臺：1臺示教臺，分別控制12臺學生實驗臺的電源，通用九孔電路板演示屏立在實驗臺上，尺寸：160×70mm。用于講解、演示。

（三）實驗臺，共13臺，學生實驗桌和示教臺上各配備1臺。

（四）器材配備：

人體復蘇模型1個，滅火器1只，手電鉆3把，臺鉆1臺，表筆、扳手、剝線鉗、鑷子、鋼絲鉗、尖嘴鉗等工具13套，電烙鐵及烙鐵架25套，MF-47指針萬用表13只，數字萬用表13只，電度表13只，兆歐表13只，鉗形表13只，轉速表1只，繞線機2臺，保險盒39只，配電板26塊，熔斷器78只，拉線開關、圓插座、平燈頭各26只，20W日光燈13套，交流電流表39只，交流電壓表13只，換相開關13只，電阻一批，變壓器組件13套，三相電動機拉具1套，鋼鋸架13把，單相電動機13臺，三相180W鼠籠式電動機26臺，100W直流電機1臺，交流接觸器52只，組合開關13只，3H鐵殼按鈕13只，熱繼電器26只，時間繼電器13只，變壓器13只，單刀開關13只，三相閘刀13只，信號燈13只，變壓器繞線桌1張，雙門立柜2個，敷銅板13片，初步焊接通用線路板及組件13套，13×22套數電、模電技能實訓考核組件（包括特制線路板及相應元器件），13套電工、模電、數電實驗所需的電阻、電位器、電容、變壓器、二極管、三極管、場效應管、集成、可控硅、傳感器、邏輯電平開關、特制通用集成座等，學生凳25張。

三、實驗及實訓項目：

（一）實驗項目：

（1）電工部分實驗項目

1．電工測量儀表的使用
2．常用元件的識別與檢測　　　　　
3．線性元件與非線性元件的伏安特性
4．電源的外特性
5．電位值、電壓值的測定　　　
6．電流表和電壓表的擴程
7．基爾霍夫定律的驗證
8．驗證楞次定
9．迭加原理與互易定理的驗證
10．戴維南定理與諾頓定理的驗證
11．電壓源與電流源的等效變換
12．受控源特性的研究
13．一階電路實驗
14．二階電路的過渡過程
15．研究LC元件在直流和交流電路中的特性
16．負載獲得最大功率的條件

17．交流電路參數的測量
18．正弦交流電略中RLC元件的特性
19．RL及RC串聯電路實驗
20．RLC串聯諧振電路
21．日光燈電路的連接及功率因數改善
22．三相負載的星三角接法
23．三相電路及功率的測量
24．R-C選頻網絡研究
25．二端口網絡研究
26．單相變壓器實驗
27．互感電路實驗
28．三相異步電動機的使用與起動
29．三相電動機繼電接觸控制的基本電路
30．三相電動機Y-△起動控制實驗
31．三相電動機的順序控制實驗
32．三相電動機能耗制動控制實驗

（2）模擬部分

1．二極管的正、反相特性
2．晶體三極管的輸入、輸出特性
3．晶體管共射極單管放大器
4．兩級阻容耦合放大電路
5．負反饋對放大器性能的影響
6．場效應管放大器
7．差動放大電路
8．運算放大器指標測試
9．集成運算放大器的基本應用 (多種模擬運算電路)
10．集成運算放大器非線性應用（多種波形發生器）

11．變壓器耦合推挽功率放大器
12．0TL功率放大器
13．集成功率放大器
14．單相橋式整流電路
15．串聯型晶體管直流穩壓電源(設計性實驗)
16．集成直流穩壓電源
17．單結晶體管特性
18．單結晶體管觸發電路
19．晶閘管簡單測試
20．晶閘管可控整流電路

利用上述20項實驗元器件還可完成下面實驗項目：

1．電壓負反饋偏置電路
2．分壓式電流負反饋偏置電路
3．用二極管穩定工作點
4．共基極放大電路
5．共集電極放大電路
6．共源極基本放大電路
7．場效應管共漏極電路
8．場效應管共柵極電路
9．單管阻容放大電路
10．變壓器耦合放大電路
11．甲類功率放大電路
12．串聯電流負反饋電路
13．串聯電壓負反饋電路
14．并聯電壓負反饋電路
15．并聯電流負反饋電路
16．共基共射極放大電路
17．自舉射極輸出電路
18．NPN一PNP直接耦合放大電路
19．用負反饋消除自激振蕩
20．晶體管開關作用
21．變壓器反饋式振蕩電路
22．電容三點式振蕩電路
23．電感三點式振蕩電路
24．差動放大電路的基本形式
25．長尾式差動放大電路
26．雙電源長尾式差動放大電路
27．運放用作交流比例放大
28．反相輸入保護措施
29．同相輸入保護措施
30．電源極性錯接的保護
31．RC高通電路
32．利用三極管來保護器件
33．差動輸入運算電路
34．快速積分電路
35．模擬一階微分方程電路

36．模擬二階微分方程電路
37．基本對數運算電路
38．實用微分電路
39．反對數放大基本電路
40．簡單的過零比較電路
41．利用二級管作為上限檢測幅度選擇電路
42．下限幅度選擇電路
43．RC無源網絡的低通濾波電路
44．同相輸入一階低通濾波電路
45．反相輸入一階低通濾波電路
46．簡單的二階RC濾波電路
47．典型二階RC有源低通濾波電路
48．典型二階高通有源濾波電路
49．基本帶通濾波電路
50．典型帶通濾波電路
51．矩型波振蕩電路
52．寬度可調的矩形波發生器
53．幅頻可調的鋸齒波發生器
54．單相半波整流電路
55．單相全波整流電路
56．電容濾波電路
57．電容濾波帶電阻負載
58．RC濾波電路
59．基本LC濾波電路
60．二倍壓整流電路
61．三倍壓整流電路
62．基本穩壓電路
63．基本調整管穩壓電路6
64．具有放大環節的穩壓電路
65．單相半波可控硅整流
66．電子調壓電路
67．電子催眠器一一趣味性實驗一
68．電子門鈴電路一一趣味性實驗二
69．電子報警電路一一趣味性實驗三

（3）數字部分：

1．TTL集成邏輯門的參數測試
2．CM0S邏輯門的參數測試
3．TTL集成電極開路門與三態輸出門的應用
4．與、非、或、與非門電路實驗
5．半加器電路實驗
6．全加器電路實驗
7．RS觸發器實驗
8．D觸發器實驗
9．JK觸發器實驗
10．T觸發器實驗
11．JK型觸發器轉換成D觸發器
12．D型觸發器轉換成JK觸發器
13．計數器實驗
14．MSI移位寄存器及其應用
15．譯碼器及其變換方式

16．MSI數據選擇器及邏輯設計
17．微分型單穩態電路
18．環形多諧振蕩器
19．利用門電路構成編碼器分配器、選擇器
20．組合電路的設計之一一一編碼轉換
21．組合電路的設計之二一一顯示電路
22．同步時序電路的設計
23．計算機時序電路的設計
24．集成定時器測試及應用
25．CM0S集成A/D、D/A轉換電路實驗
26．二極管非門、或非門電路
27．三極管非門、與非門、或非門電路
28．異步十進制減法計數器
29．異步十進制加法計數器
30．綜合能力培訓實驗一一電子秒表

（二）實訓項目
（1）電工部分
1.低壓驗電表的使用�！　　　　　　　　　　　�22.小型變壓器故障檢查與排除。
2.滅火器的操作方法。　　　　　　　　　　　　23.三相鼠籠式電動機的拆裝與測試。
3.口對口人工呼吸法和胸外心臟壓擠法觀察�！　�24.三相鼠籠式電動機運行巡視。
4.常用工具的使用與識別�！　　　　　　　　　�25.三相鼠籠式異步電動機的定期檢修。
5.常用導線的連接和絕緣的恢復�！　　　　　　�26.三相鼠籠式異步電動機故障分析。
6.電烙鐵的拆裝與焊接技能訓練�！　　　　　　�27.定子繞組局部故障的排除。
7.電工識圖訓練。　　　　　　　　　　　　　　28.單相電容式電動機繞組的拆換。
8.配電板安裝�！　　　　　　　　　　　　　　�29.單相電容式電動機故障與排除。
9.室內配線�！　　　　　　　　　　　　　　　�30.手動正轉控制線路的安裝與檢修訓練。
10.室內照明線路安裝。　　　　　　　　　　　 31.接觸器點動正轉控制
11.電流表、電壓表的安裝�！　　　　　　　　� 32.具有自鎖的正轉控制。
12.萬用表轉換開關的使用和讀數。　　　　　　 33.具有過載保護的正轉控制。
13.交流電壓的測量。　　　　　　　　　　　　 34.接觸器聯鎖的正反轉控制。
14.直流電壓、直流電流的測量�！　　　　　　� 35.按鈕聯鎖的正反轉控制線路。
15.電阻的測量。　　　　　　　　　　　　　　 36.按鈕、接觸器復合聯鎖的控制線路。
16.兆歐表、鉗形電流表接地電阻測定儀的使用。 37.接觸器控制Y-△降壓控制。
17.常用開關類電器拆裝。　　　　　　　　　　 38.X62-W型銑床主軸與進給電機的聯鎖控制。
18.交流接觸器的拆卸與組裝�！　　　　　　　� 39.時間繼電器控制Y-△降壓起動控制。
19.熱繼電器與時間繼電器的拆卸和組裝�！　　� 40.C620-1型車床控制線路的模擬安裝。
20.常用啟動器的結構觀察及檢測�！　　　　　� 41.直流電動機的拆裝訓練（教師演示）。
21.小型變壓器的制作�！　　　　　　　　　　� 42.直流電動機的檢修訓練（老師演示）。
（2）電子部分實訓內容：

1.常用儀器儀表的使用；
2.常用電子元器件的識別與檢測；
3.電烙鐵拆裝與電子錫焊技能訓練；
4.印刷線路板的制作；
5.三端集成穩壓直流電源的制作；
6.串聯型直流穩壓電源的制作；
7.低頻信號電壓放大器的裝配與測試；
8.具有負反饋信號放大器電路的制作與測試；
9.文式橋振蕩器的焊接與調試；
10.電池電壓監視電路的制作與測試；
11.電子催眠器電路的制作；
12.模擬“知了”電子電路的制作實訓；
13.實用聲控、光控節電照明燈的制作與實訓；

14.語音報警喇叭的制作與實訓；
15.邏輯測試器的制作與測試；
16.正負脈沖信號的制作與測試；
17.智力競賽搶答器的制作；
18.水位報警器電路的制作；
19.迷你閃光彩燈的制作；
20.光控音樂門鈴；
21.實用模擬自然風控制器的制作；
22.臺燈調光電路；
23.實用CMOS觸摸鎖鑰電路；
24.自動充電器的制作；
25.半導體收音機的組裝與調試。
