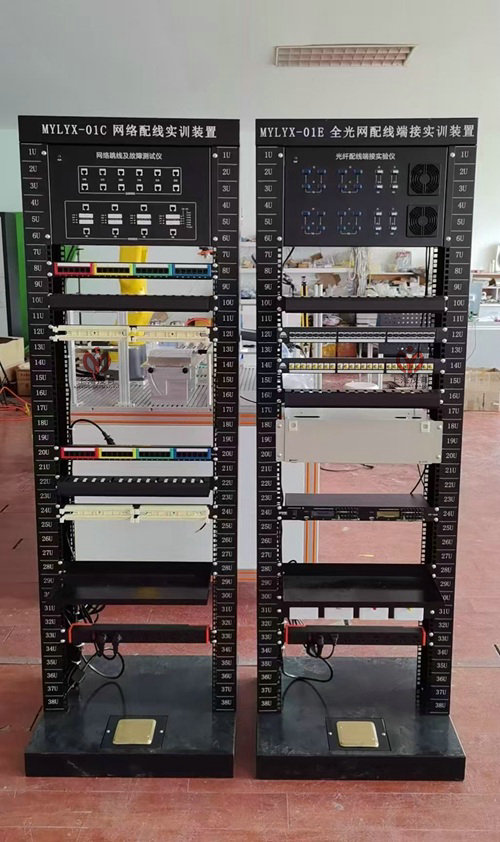

全光網配線端接實訓裝置

一、MYLYX-01E全光網配線端接實訓裝置-技術參數
外型尺寸:長600mm,寬530mm,高1800mm
電壓/功率:交流220V/50W
配套設備:6U光纖配線端接實驗儀1臺、網絡理線環2個、8口PDU電源插座1個、12口SC+12口ST組合式光纖配線架2臺、48口SC光纖配線箱1臺、光纖信息插座4個、機架式數碼播放器1臺、零件/工具盒1個、電源地插1套。
滿足以下實訓功能。
1）裝置可進行光纜配線和熔接實訓、光纖性能測試實訓
2）兩個光纖配線架之間相互連接進行熔接操作實訓，也能與其它光纖配線架相互連接進行熔接操作實訓，既能安裝室外光纜，也能安裝室內光纜
3）能夠進行光纖、光纜識別實訓，光纖熔接工具識別實訓，光纖接續操作實訓，光纖端子與光配線架和機柜拆裝實訓，盤纖操作實訓
4）光纖跳線連接操作實訓，多模光纖性能測試實訓，單模光纖性能測試實訓
5）開放式機架立柱具有橋架布線實訓功能和安裝網絡插座功能
6）設備兩側立柱預設20個Φ25穿線孔，能夠?qū)崿F(xiàn)PVC管/鋼管暗埋穿線模擬實訓功能
7）具有實訓考核評定功能，設備內置WIFI無線信號或者RS485傳輸模塊，教師可通過上位機考核系統，實時監測多組學生實訓情況，同時支持各類競賽現場實施評判、管理、打印功能。

---
