氣動與傳感器綜合實驗臺,氣動與傳感器綜合實驗裝置,氣動與傳感器

一、裝置特點：

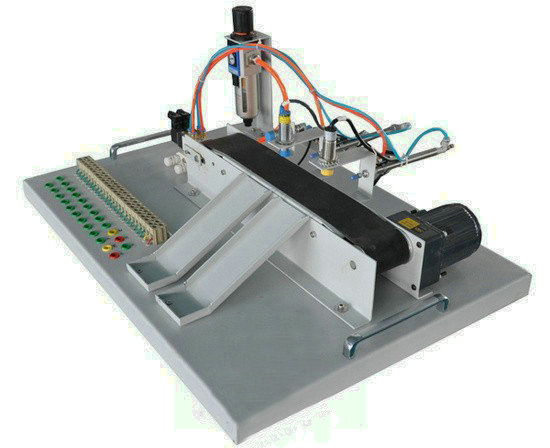

1、氣動與傳感器綜合實驗臺由底板、氣動部分、物料傳送機構、料槽及電氣控制等組成。氣動部分由電磁閥和氣缸組成，物料傳送部分由電機和同步傳送帶組成。
2、電氣控制由單相交流電機及減速器、電磁閥、氣缸、開關電源、電容傳感器、電感傳感器、磁性傳感器等組成。
3、通過傳感器信號采集，PLC編程，對交流電機、電磁閥、進行較復雜的開關量控制、置控制、時序邏輯控制，實現對傳送帶上的物料進行定位、辨識、分類。
二、技術參數：
1、輸入電源：單相三線~220V±10% 50Hz
2、氣源：0.2Mpa~0.55Mpa
3、工作環境：溫度-10℃~+40℃相對濕度≤85%（25℃）海拔<4000m
4、裝置容量：<0.5KW
5、外形尺寸：710mm X 500mm X 200mm
三、實驗臺組成：
1、裝置結構有底板結構、傳送機構，分揀結構組成
2、氣動部分由調壓過濾閥、電磁閥、調速閥、氣缸及磁性開關組成，
3、物料傳送部分由單相交流電機及減速器和同步帶組成
4、傳感器有電容傳感器、電感傳感器、磁性傳感器等組成
四、氣動與傳感器綜合實驗臺技術性能
1、輸入電源：三相四線電源，輸入時指示燈亮。
2、電源輸出：有漏電型保護器、過載、短路保護裝置。
A．三相四線380V輸出，由三只電壓表指示輸出電壓
B．～220V通過安全插座輸出
C．+24V/2A直流穩壓輸出（數顯）
D．+5V/1A直流穩壓輸出（數顯）
E．±12V/1A直流穩壓輸出（根據裝置需求而定）
3、PLC可編程控制器：
品牌、型號：三菱FX1N40-40mR（輸入24點，輸出16點）
4、重量：100Kg
5、外形尺寸：168×75×150 cm3
五、基本實訓項目
（一）PLC控制部分
1）與、或、非邏輯功能測試
2）定時器、計數器功能測試
3）跳轉、分支功能訓練
4）移位寄存器測試
5）數據處理功能訓練
6）微分、位操作測試
7）交通信號燈PLC自動控制
8）攪拌器的PLC自動控制
9）LED數碼官顯示PLC自動控制（實物）
10）四層電梯的PLC自動控制（實物）
11）加工中心刀具庫選擇控制（實物）
12）藝術彩燈造型的PLC控制
13）電機的自動控制（實物）
14）步進電機的PLC控制（實物）
15）模擬電視發射塔實驗
16）自動送料裝車系統控制
17）自動售
18）自動成型訓練貨機
19）水塔自動供水控制系統
20）郵件自動分揀
21）自動洗衣機控制系統模擬訓練
22）電鍍過程控制
23）機械手的控制實訓
23）三相鼠籠式異步電動機點動控制和自鎖控制(實物)
24）三相鼠籠式異步電動機聯動正反轉控制(實物)
25）三相鼠籠式異步電動機帶延時正反轉控制(實物)
26）三相鼠籠式異步電動機Y/△轉換起動控制(實物)
27）MSGS組態棒圖實驗教學,利用已編輯好組態棒圖,對以上任何實驗進行動態跟蹤教學實驗
28）針對實驗項目的具體要求，學生自行編輯組態棒圖進行實驗。
（二）單片機部分
1．存儲器塊清零
2．二進制到BCD碼轉換
3．二進制到ASCII碼轉換
4．程序跳轉表
5．內存塊移動
6．數據排序
7．P1口輸入、輸出實驗
8．繼電器控制實驗
9．用74LS244讀入數據
10．用74LS273輸出數據
11．串行數據轉換并行數據
12．并行數據轉換串行數據
13．PWM轉換電壓實驗
14．音頻控制實驗
15．8255輸入、輸出實驗
16．8155輸入、輸出實驗
17．5LED靜態串行顯示實驗
18．6LED動態掃描顯示實驗
19．查詢式鍵盤實驗
20．陣列式鍵盤實驗
21．計數器實驗
22．定時器實驗
23．8253定時器實驗
24．外部中斷實驗
25．串行口通訊實驗
26．ADC0809模數轉換實驗
27．DAC0832數模轉換實驗
28．MC14433模數轉換實驗
29．EEPROM外部數據程序存儲器實驗
30．SRAM外部數據存儲器擴展實驗
31．93C46串行EEPROM數據讀寫實驗
32．電子時鐘實驗
33．電子琴模擬實驗
34．打印機控制實驗
35．汽車轉彎信號燈控制實驗
36．溫度傳感器溫度控制實驗
37．溫度過程控制模擬實驗
38．五相步進電機模擬實驗
39．計算器實驗
40．數字頻率計實驗
41．V/F轉換實驗
42．F/V轉換實驗
43．LED點陣顯示實驗
44．字符液晶顯示屏控制實驗
45．8279鍵盤掃描顯示實驗
46．看門狗實驗
47．8251串行口擴展通訊實驗
48．I2C總線讀寫實驗
49．RS232轉RS485實驗
50．USB接口實驗
51．十字路口交通燈控制實驗
52．五功能邏輯筆實驗
53．直流電機驅動調速實驗（實物）
54．步進電機驅動實驗（實物）
55．IC卡讀寫實驗
56．實時時鐘/日歷控制實驗
57．語音芯片控制實驗
58．單片機與CPLD實驗
59．8051與PC機串行口通訊實驗
60．Flash Rom外部程序存儲器實驗
61．多功能密碼鎖實驗
六、配置清單（1臺）

名稱	型號	數量	單位
PLC主機	FX1N-40MR	1	臺
三菱通訊電纜	SC-09	1	條
PLC實訓掛箱（面板為整塊敷銅板經特殊工藝加工能而成，因而連線少，接觸可靠，故障率低，美觀大方，后蓋用工程塑料注塑一次成型，工藝先進）	交通信號燈的PLC控制	1	塊
	攪拌器的PLC自動控制	1	塊
	LED數碼管PLC控制	1	塊
	四層電梯的PLC控制	1	塊
	加工中心刀具庫選擇控制	1	塊
	藝術彩燈的PLC控制	1	塊
	電機的自動控制	1	塊
	步進電機的PLC控制	1	塊
	基礎實驗	1	塊
	水塔自動控制	1	塊
	洗衣機自動控制	1	塊
	郵件分檢系統	1	塊
	自動售貨機	1	塊
	自動成型系統	1	塊
	模擬電視發射塔	1	塊
	自動送料裝車系統	1	塊
	電鍍自控系統	1	塊
	交流接觸器實驗掛箱（1）	1	塊
單片機實訓掛箱（面板為整塊敷銅板經特殊工藝加工能而成，因而連線少，接觸可靠，故障率低，美觀大方，后蓋用工程塑料注塑一次成型，工藝先進）	單片機實驗掛箱1	1	塊
	單片機實驗掛箱2	1	塊
	單片機實驗掛箱3	1	塊
	單片機實驗掛箱4	1	塊
	單片機實驗掛箱5	1	塊
	單片機實驗掛箱6	1	塊
	單片機實驗掛箱7	1	塊
	單片機實驗掛箱8	1	塊
電機	380V 180W 雙速電機	1	臺
軟件	仿真教學軟件	1	套
	工控組態軟件
	演示板原程序及三菱編程軟件
	單片機演示源程序
	單片機仿真軟件
實訓桌	實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、而磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖）。	1	套
實驗屏	控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板
機械手		1	臺
說明書	PLC實驗指導上冊	1	冊
	PLC實驗指導下冊	1	冊
	單片機實驗指導
PLC連接線	紅色100CM Φ3	60	條
	黑色100CM Φ3	2	條
	系統排線 50P	1	條
	黃色（短線）20CM Φ3	15	條
	藍色（短線）20CM Φ3	15	條
	黑色（短線）20CM Φ3	15	條
單片機連接線	8P排線	4	條
	9P D型3米串口線	1	條
	25P D型并行口線	1	條
	仿真器USB線	1	條
	CPLD并行下載線	1	條
網線	每張桌子	4	米
