電氣控制實訓室建設的主要功能介紹

電氣控制實訓室為機電技術應用專業重點實訓室。通過實訓使學生掌握基本電氣控制線路的安裝方法及安裝工藝要求等，使學生掌握電氣安裝和控制的相關知識，學會使用常用的電工測量儀表，具備相應的電氣操作技能，樹立電氣操作的安全意識，培養學生的創新思維能力、科學的工作方法和良好的職業道德意識，為提高學生的專業綜合能力奠定良好的基礎。
一、承擔課程：《電氣系統安裝與調試》、《電氣部件與組件的安裝與調試》
二、主要實訓項目：
1.照明電路的安裝與調試；
2.認識常用低壓控制電器；
3.電工測量儀表的使用；
4.線槽導軌的切割與安裝；
5.常用電氣控制線路的安裝與調試。
三、實訓室主要設備：
電氣安裝實訓臺、電氣系統安裝與調試實訓裝置、電氣控制線路安裝和調試運行技能實訓考核裝置。

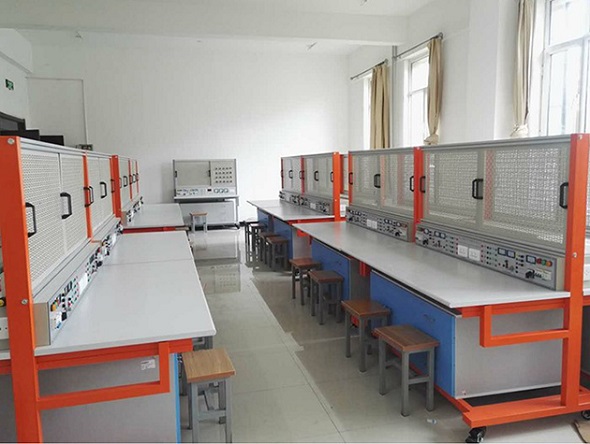

1、電氣安裝實訓臺功能介紹

一）產品概述：MY-DQ23 電氣裝配實訓裝置由鋼板作制作的多功能安裝板（網孔板）實訓臺和電源裝置等組成。實訓時選擇的各種元件、器件和部件，可方便地安裝在網孔板上，方便靈活。根據教學和實訓的需要，選擇不同的元件、器件和部件，可進行不同課程模塊，不同項目的實訓，電氣裝配實訓裝置適用范圍廣，可完成的教學內容和實訓項目多。使用完畢的元件、器件和部件，從實訓臺上拆下，集中保管，損壞和丟失。一個實訓場所，可以完成幾個專業教學和實訓，經濟適用。實訓臺配備漏電保護、過載和電路保護，保障人身安全和設備使用安全。靈活、可靠、安全、經濟適用，電氣裝配實訓裝置的特點。對實訓場所不多、教學經費投入受限制的學校，本裝置是一種理想的職業教育實訓設備。
二）技術指標
1、外型尺寸1632mm×750mm×1638mm；
2、實訓臺架的材料：鋼板、鋁合金結構；
3、工作電源：
1）輸入：三相AC 380V ±10% 50HZ 三相五線；
2）固定交流輸出：三相五線 380V 接插式2組、220V接插式2組。
3）可調直流輸出： 0～24V/2A連續可調2組（帶有指針電壓、指針電流表實時監控電源變化）；
4）接口及儀表：指針式電壓表 2 只，時刻監控電網電壓變化；
5）保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤30mA。
三）結構功能
本實訓臺由實訓屏（內置電源）、實訓桌、實訓儲物柜三大部分組成。
1）以30mm×30mm成型方鋼作為設備主要框架材料；實訓屏、地盤采用焊接連接、關鍵部位采用三角筋用內六角螺釘加固連接，表面經高溫噴塑處理，美觀大方且有效起到防銹絕緣的作用；由兩條35mm×35mm鋁合金型材及滑槽組成網孔板固定機構；固定機構的下方是鐵制雙工位電源箱，每工位電源箱的布局依次為電源保護裝置、電源指示裝置、電源輸出；
2）實訓桌桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；實驗桌底部裝有至少4個導向輪，方便實訓臺架移動；
3）實訓儲物柜采用標準結構和抽屜式，左側有3層抽屜，用于存放工具以及實訓資料；右側的雙拉門式設計，可同時存放兩塊通用掛板。實訓儲物柜的位置可根據需要靈活調整，外形尺寸為：1300mm×600mm×510mm。
4）網孔板：采用數控沖床精加工而成，網孔分布合理、均勻。孔徑統一，可在上面安裝的元氣件包括各類低壓電氣、PLC、單片機、變頻器、觸摸屏等。網孔板厚度1。5MM，大小774*580MM

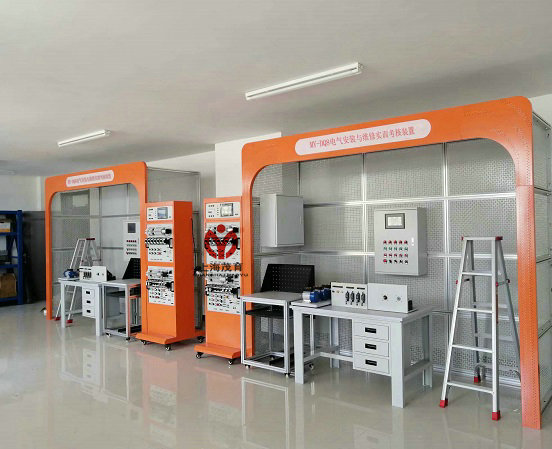

2、MYDQ-05 電氣系統安裝與調試實訓裝置 MYDQ-05 電氣設備安裝調試技能實訓裝置是根據工廠電氣安裝和室內電氣安裝等維修電工和電氣安裝工實訓鑒定要求，而開發的一種通用實訓平臺。適合于各類職業院校和技工學校維修電工和電氣安裝工、其他有電氣安裝布置要求的專業的作為公共平臺使用。
一）功能特點：
1）電氣安裝與維修實訓考核裝置采用鋼制網孔板和鋼制專用型材組接而成，安裝有自鎖式腳輪，方便移動和使用。裝置表面噴塑，色彩穩重。裝置配有專用電源臺。裝置設計高度以人站在一級人字梯即可方便操作的高度，既安全又能使使用者感受到施工現場環境。橫向、叢向?qū)挾群线m，可以模擬現場線路的轉向布置。網孔板可以方便拆下。為方便隱蔽工程施工，鋼制框架仿建筑隔斷用輕鋼龍骨的加大寬度精心設計，帶有穿管孔，使用扎帶固定線管，在穿出網孔板時可以使用壁疏引出導線穿入明裝底盒。配套的PVC管彎管器，可方便的對PVC管彎成90度。
2）電氣安裝與維修實訓考核裝置可進行電工安裝。如橋架安裝、PVC管安裝、吊燈、白熾燈座、日光燈、開關、插座、配電箱、控制箱等，裝置還包含有交流異步電動機、直流電動機、步進電機、伺服電機、溫度控制器、電偶、PLC、變頻器觸摸屏等控制與受控對象。該系統每個操作組配套一可移動式工具車和元件柜，便于對元件的保管和安裝施工。從根本上解決了學校在普通墻面上進行的安裝培訓的使用不方便、實訓范圍窄的問題。
3）電氣安裝與調試實訓考核裝置具有組裝靈活方便的特點，可以根據學校的實際教學條件組成，2人組、3人組、4人組……，單面、雙面等不同的方式。長度組合是基于2個0.8米的基本組合單元，輔助配有0.2米、0.4米的組合單元，形成不同的長度組合，以滿足不同的教學場地。建議最長不超過3個0.8米的基本組合單元。
4）電氣安裝與維修實訓考核裝置也可以為水電安裝工等有電氣安裝要求的各崗位群提供實訓考核，是一個多用途的實訓平臺。
二）技術性能：
1）輸入電壓：三相四線制～380V±10% 50Hz
2）工作環境：環境溫度范圍為-5~+40℃ 相對濕度＜85%（25℃ 海拔＜4000m
3）裝置容量：<6KVA
4）外形尺寸：長×寬×高=2006mm×1003mm×2410mm

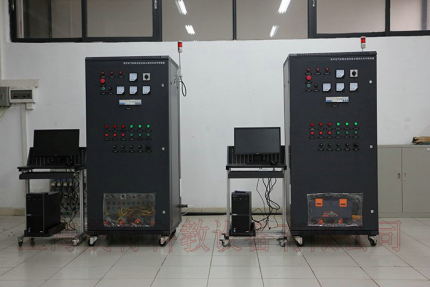

3、MY-DQ27現代電氣控制系統安裝與調試實訓設備

MY-DQ27現代電氣控制系統安裝與調試實訓設備是按照勞動和社會保障部的電氣安裝與調試教學和實訓要求研制的。該實訓裝置適合高等職業學校、中等職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用和電子電器應用與維修等專業和非電類專業的《電工技術》、《電工基本技能》、《電工測量與儀表》、《電機與電氣控制》、《電動機控制電路》、《電力拖動控制電路》等相關專業模塊的職業能力教學與實訓。
一）技術參數：
1）輸入電壓：三相四線～380V±10%  50Hz
2）工作環境：環境溫度范圍為-5℃～+40℃，相對濕度＜85%（25℃）
3）裝置容量：功率不大于＜2KVA
4）外形尺寸：700mm×500mm×1500mm
5）設備重量：200kg
二）實訓功能：
1、單相電度表的連接；
2、直接式三相有功電度表的連接；
3、間接式三相有功電度表的連接；
4、電流互感器與電流表完全星形接線；
5、電流互感器與電流表不完全星形接線；
6、轉換開關與電壓表連接測量三相電壓。
7、功率因數的測量；
8、功率表一表法測量三相負載；
9、功率表兩表法測量三相負載；
10、電流表與電流互感器Y連接電路的安裝；
11、電流表與電流互感器V連接電路的安裝；
12、交流異步電動機的點動控制電路連接；
13、交流異步電動機的單向連續轉動的控制電路連接；
14、三相異步電動機直接起動、停車的控制電路連接；
15、接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接；
16、按鈕聯鎖的三相交流異步電動機正、反轉控制電路的連接；
17、按鈕、接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接；
18、萬能轉換開關控制三相異步電動機的正反轉；
19、三相交流異步電動機Y-△（手動切換）啟動控制電路的連接；
20、三相交流異步電動機Y-△（時間繼電器切換）啟動控制電路的連接；
21、定子繞組串聯電阻啟動控制電路的連接；
22、三相交流異步電動機能耗制動控制電路的連接；
23、三相交流異步電動機反接制動控制電路的連接；
24、多臺（3臺及以下）電動機的順序控制電路的連接
25、電動機的往返行程控制電路的連接；
26、直流電動機的正反轉控制；
27、直流電機的調速實驗；
28、他勵直流電動機的機械性能測試；
29、普通車床控制電路的連接；
30、電動葫蘆控制電路的連接；
31、三相交流異步電動機既能點動，又能連續轉動的控制電路連接；
32、兩地控制電路的連接；
33、按鈕切換的雙速電動機調速控制電路的連接；
34、時間繼電器切換的雙速電動機調速控制電路的連接；
35、離心開關配合的反接制動控制電路的連接；
36、變頻器面板功能參數設置和操作實訓；
37、變頻器對電機點動控制、啟�？刂�；
38、電機轉速多段控制；
39、工頻、變頻切換控制；
40、基于模擬量控制的電機開環調速；
41、基于面板操作的電機開環調速；
42、變頻器的保護和報警功能實訓；
43、基于PLC的變頻器開環調速；
44、PLC交通燈控制實訓；
45、PLC控制電機順序啟動；
46、PLC控制三相異步電動機Y-△啟動電路；
47、觸摸屏的參數設置；
48、觸摸屏的編程；
49、觸摸屏、PLC、變頻器的綜合實訓；
50、兩相混合式步進電機的控制；
51、兩相混合式不進電機的力矩測量實訓；
52、交流伺服電機的控制；
53、交流伺服電機的力矩測量實訓；
54、三相晶閘管全控橋式整流電路；
55、三相晶閘管KC785集成觸發電路；
56、電流調節器、速度調節器及過流保護電路；
三）結構與配置：
1）實訓考核設備元件結構：由于維修電工高級培訓涉及專業內容廣，技術跨越性大，現有維修電工教學、培訓、考核設備均采用多種不同的專用設備組合考核的形式，（如：電力電子考核設備、機床電氣考核設備、PLC設備等），投入成本大，專業培訓、考核點多，不便使用、考核準備時間長、占用考核資源多、且不利于占地面積有限的環境使用。
2）以標準的配電柜為主柜，合理利用柜體的雙面空間，科學地布置電器及配套實驗器材，本實用新型的目的在于克服上述現有技術中的不足之處，提供一種占地面積小、布局合理、結構緊湊、功能齊全，提高考核效率的創新技術方案。
該種維修電工教學柜式實訓考核裝置，包括有柜架、觀察窗、儀表操作盤、電氣系統、電機機組組成，所說的電氣系統由多個部分前后面板縱向展開排列，包括觸摸屏部分、PLC主機部分、變頻器部分、電力電子部分、直流電源部分、電力拖動與繼電控制部分，電機軸功率、力矩、轉速測量部分，交直流電壓、電流，單三相交流電能、交流功率、功率因數測量部分等組成。
面板裝有操作按鈕，內部裝有完成電動機控制電路所需要的各種低壓電器，如漏電斷路器、熔斷絲、電流互感器、接觸器、中間繼電器、熱繼電器、行程開關按鈕、轉換開關、電壓表、電流表以及電度表等，為了延長電器使用壽命，各電器的接點都先與接線端子相連，再在端子上接線操作，以求經久耐用。
按生產現場的電氣控制柜設計，元件按生產實際中常用的控制電路配備，選用元件與生產、生活中實際使用的元件一樣，創設工作情景，實訓與生產實際的工作過程相同，得到的技能訓練全面，掌握的專業知識和技能牢固，對學生形成職業能力的訓練效果好。
配備漏電保護、過載和電路保護，保障人身安全和設備使用安全。經鑒定中心多次使用實踐證明，是一種理想的職業教育實訓設備。
四、實訓室建設的主要功能：
1.滿足專業教學需要：主要完成《電機與控制》、《電氣控制與PLC》等相關課程的實驗、實訓教學任務。
2.電氣控制技術研究和應用系統開發平臺：專業教師可以利用該實驗室的相關設備，進行電氣控制技術等方面的課題研究及產品開發。
3.資格認證與技能競賽場所：實訓室可做為電工設計技能競賽和維修電工的培訓場所。
該實訓室為師生提供了進行電氣控制技術方面的設計性試驗的工作條件，主要培養學生掌握常用低壓電器的結構、使用、維修和故障排除等能力。
