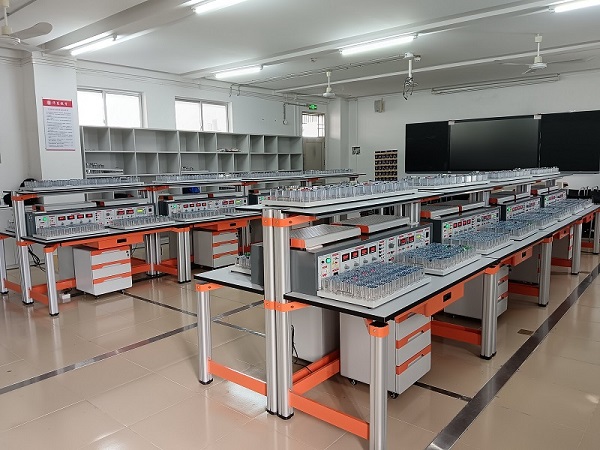

電子工藝實訓設備,電子工藝實訓裝置

一、實訓設備概述：

電子工藝實訓設備適用于高職高專及高級技師的實驗、實訓要求。適合職業院校的電子電器應用與維修、電子與信息技術、電子技術應用等專業《電工基礎》、《電路基礎》、《電路》、《電子技術基礎》、《電子電路基礎》和《電子電路》等課程和非電類專業的《電工與電子技術》中模擬與數字電路模塊的數學與實驗實訓，還可以滿足電子實訓；電子元件識別與檢測、電路板焊接、電子產品裝配、電子產品調試、 PCB 板圖的設計等實訓項目。

電工電子創新實訓模塊由透明有機盒及 PCB 板構成，且包括多個組合模塊，為學生提供了一個進行綜合應用、創新實訓，可充分發揮學生潛能的完全開放的平臺。

二、技術指標：

1、工作電源：三相五線 AC3800V±10%50Hz

2、工作溫度：－10～40℃；環境濕度：≤90%（25℃）

3、外形尺寸：長×寬×高 =1600×880×1825㎜

4、整機功耗：≤1.5KW

5、安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。

三、設備功能特點：

1、由驗證書本知識，轉向綜合應用書本知識，實驗、實訓安排以培養能力為主導，以技術應用為目標，接近生產實際。

2、由學生獨立自主去搭建實驗、實訓電路，各種模塊精心配置，有多個應用組合部件，模塊采用透明有機盒，兼作實物示教，一舉多得。

3、裝置提供了齊全的各種電源及信號源，以及各種儀表，為學生提供了一個完全開放的，可充分發揮創新潛能的平臺，在此平臺上，可以做電工電子產品線路的安裝調試和排故，還可做技能競賽、課程設計、畢業設計和科技開發；而且模塊維修方便，可放手讓學生操作、試驗，無后顧之憂。

4、與本裝置實訓項目均經過反復斟酌、精心配置；其中有許多電工電子產品線路，不僅有利于知識的實際應用，而且可以大大提高學生的學習興趣。

5、本裝置具有各類模塊156個，具有廣闊的延伸空間，本裝置可完成<模擬電子技術>、<數字電子技術>、<電力電子技術>等多門課的實驗、實訓項目，這樣可充分發揮本實訓臺的利用率，并可節省實驗實訓場地，性價比大大提高

四、設備各個功能模塊功能構成：

1.總電源

1）總電源為單相交流220V電源，經空氣斷路器（帶熔斷器及漏電保護），最大額定電流為5A，安全可靠。

2）指示燈：電源線接通電網電源后，紅燈亮，表示實訓臺已接入電源�？諝鈹嗦菲骱祥l后，綠燈亮，表示實訓臺進入正常工作狀態。

2.可調直流電源

1）可調直流電源為DC0~30V/2A，并帶過載、短路保護功能，保護的整定值可進行調節；直流輸出電壓采用3位半數字顯示的電壓表（0~30V），直流輸出電流采用3位半數字顯示的電流表（0~2A）。

3.多檔交流電源和穩壓直流電源

1）多檔交流電源3~24V，七檔，并帶過載、短路保護；當出現過載或短路保護狀態時，報警指示燈亮，解除過流或短路信號后，需手動復位。

2）穩壓直流電源±5V、±12V四組。

4.數字電壓表與電流表

3位半顯示數字電壓表一只（0~30V）和3位半顯示數字電流表（0~2A）一只。

5.功率輸出函數發生器：

1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。

2）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ--1KHz）。

3）頻率范圍:0.1HZ~3MHz,采用鍵盤直接輸入數字設定頻率。

4）輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減。

5）方波占空比可調,調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。

6）頻率計最高測量范圍100MHz，自動換檔。

6.單片機實驗箱

1）中英文雙平臺支持：自主開發的集成環境，提供單步、斷點、連續等豐富的調試手段。內置雙蹤虛擬PC示波器，通過集成開發環境可在計算機屏幕上顯示被測試端的輸出波形。同時配備開發應用版和示教綜合版集成軟件，形成了仿真開發與教學實驗相結合的多用途實驗型開發系統，充分激發了學生的動手及思維能力，有效提高了實驗效率、實驗成功率和教學質量；同時支持Keil軟件，與最優秀的嵌入式集成開發環境實現無縫連接！

2）獨創的FlashDown仿真技術，采用專用下載芯片，可實現P0、P2總線和I/O口全功能。完全自主的多CPU兼容技術，對目標處理器的支持從8051/8751、8088到PC計算機，高度智能的后臺監控及CPU選擇開關令目標CPU的切換靈活自如。

3）獨創的ISA通用插座設計，充分開放，自由設計，使接口實驗項目由平面到立體無限延伸，可適配ISA實驗擴展卡，亦可由學生自行設計實驗?zāi)K，培養獨立設計與動手能力，直接面向課程設計、畢業設計及電子競賽。PCI總線實驗支持，強大的PC計算機資源與實驗裝置的完美組合，支持Win9X/2000/NT/XP/2003及DOS操作系統，支持實模式、保護模式下的I/O設備、存儲器及中斷的訪問，支持匯編語言及高級語言編程（PCI卡需要另購）。

4）高效的PACK實驗擴展，靈活設計，任意疊加，對創新實驗項目USB1.1/2.0、TCP/IP、CAN-bus等完美擴展支持。

5）自帶鍵盤、顯示器，能獨立運行，也可以PC機為操作平臺。兩種工作方式任意選擇，均全面支持《單片機原理與應用》等課程的實驗教學。

6）系統采用緊耦合多CPU技術，用51單片機作為系統管理CPU，8032或438作為目標機仿真與實驗CPU，其軟硬件資源100%出借。

7）目標CPU8032/438采用主頻為6MHz，向用戶提供實驗方式和兩種仿真方式（RAM方式和EPROM方式）。

8）配有二片RAM61C256構成系統的64K程序空間，地址范圍為0000H~0FFFFH，還配一片61C256（32K）作為用戶設置的斷點區（BPRAM）。

9）實驗項目完整豐富，與課程教學緊密結合，同時配有電機、溫控、音響等實驗對象，可支持控制應用類綜合實驗。

10）系統接口實驗電路為單元電路方式，電路簡捷明快，采用扁平線、排線、雙頭實驗導線相結合的辦法，進一步簡化了實驗電路連接環節，既減輕繁瑣的連線工作，又提高學生的實驗工作能力。

11）通過RS232通信接口，在Windows集成軟件的支持下，利用上位機豐富的軟件硬件資源，實現用戶程序的編輯、編譯、調試運行，提高實驗效率。

12）具有最豐富的調試手段，系統全面支持硬件斷點，可無限制設置斷點，同時具有單步、宏單步、連續運行及無限制暫停等功能，100%保護用戶現場，返回監控。

五、本設備可以完成的實訓項目：

一）數字電子技術綜合應用

項目一基本邏輯門電路功能測試

項目二優先編碼器功能測試

項目三二進制譯碼器和數據選擇器功能測試

項目四全加器和超前進位全加器功能測試

項目五數值比較器功能測試

項目六七段碼鎖存/譯碼/驅動器功能測試

項目七各類觸發器功能測試

項目八雙向移位寄存器功能測試

項目九二 -五-十進制計數器功能測試

項目十二位十進制計數/譯碼/驅動/顯示電路

項目十一可逆十進制計數電路功能測試

項目十二 N進制計數電路功能測試

項目十三 555定時器基本應用電路

項目十四微分型單穩態觸發器

項目十五集成單穩態觸發器及其應用

項目十六集成施密特觸發器及其應用

項目十七聲光控制節能路燈電路

項目十八 8線數據傳輸電路

項目十九 4位環形計數節拍發生器

項目二十秒脈沖信號發生器

項目二十一伺服電機測速與時鐘脈沖測頻電路

項目二十二救護車/消防車聲響報警電路

項目二十三 D/A轉換器將數碼轉換成單極性、雙極性模擬電壓

項目二十四數控變頻三角波—方波發生器

項目二十五移位寄存器彩燈顯示電路

項目二十六 8位優先編碼器搶答電路

項目二十七觸摸式密碼電子鎖電路

項目二十八數字鐘電路

項目二十九二位十進制計數符合電路

項目三十交通燈控制電路

項目三十一升/降階梯波形信號發生器

項目三十二光電轉換加/減計數電路

二）模擬電子技術綜合應用、創新實訓項目目錄

項目一常用二極管的性能測試及應用

項目二雙極晶體管及場效管輸出特性的測定

項目三單管放大電路的研究

項目四兩極放大電路及負反饋放大電路的研究

項目五助聽器電路的調試（電子產品線路）（綜合應用）

項目六恒流充電電路（場效應管的應用）（電子產品線路）（綜合應用）

項目七三極管放大電路故障排除

項目八整流、濾波及穩壓電路的研究

項目九直流穩壓正、負電源電路的研究

項目十典型復合互補OTL功率放大電路調試（電子產品線路）（綜合應用）

項目十一 OTL功率放大電路的故障排除

項目十二 LM386集成音響功率放大電路及其應用（電子產品線路）（綜合應用）

項目十三運算放大器基本運算電路

項目十四對由運放器組成的積分運算電路、微分運算電路

項目十五對由運放器組成的電壓比較器傳輸特性的研究

項目十六氣敏傳感器制作煙霧報警器的制作與調試（電子產品線路）（綜合應用）

項目十七方波、三角波和鋸齒波發生器電路的研究與測試

項目十八三角波、方波及正弦波發生器的制作競賽

項目十九 RC（文式橋式）正弦波振蕩器和制作與調試

項目二十電容三點式LC正弦波發生器

項目二十一有源濾波電路研究

項目二十二直流—直流（DC—DC）集成電壓變換電路的應用與調試（電子產品線路）（綜合應用）

項目二十三恒溫控制電路的制作與調試（競賽項目）（電子產品線路）（綜合應用）

三）單片機部分

A、MCS-51 單片機實訓

軟件部分

1.清零程序

2.拆字程序

3.拼字程序

4.數據區傳送子程序

5.數據排序?qū)嶒?/span>

6.查找相同數個數

7.無符號雙字節快速乘法子程序

8.多分支程序

9.脈沖計數（定時/計數實驗）

10.電腦時鐘（定時器、中斷器綜合實驗）

11.二進制轉換到 BCD

12.二進制轉換到 ASCII

13.八段數碼管顯示

14.鍵盤掃描顯示實驗

硬件部分

1.P1 口亮燈實驗

2.P1 口轉彎燈實驗

3.P3.3 輸入，P1口輸出

4.工業順序控制（中斷控制）

5.8255A.B.C 輸出方波

6.8255PA 口控制 PB 口

7.8255 控制交通燈

8.簡單I/O口擴展實驗

9.A/D 轉換實驗

10.D/A 輸出方波

11.電子音響

12.繼電器控制

13.步進電機實驗

14.8253方波

15.串并轉換實驗

16.外部存儲器擴展實驗

17.MCS-51 串行口應用實驗㈠--雙機通信

18.MCS-51 串行口應用實驗㈡--與PC機通信

19.溫度閉環控制

20.小直流電機調速實驗

21.外部中斷（急救車與交通燈）

B、8088/8086系列微機實訓

軟件部分

1.清零程序

2.拆字程序

3.拼字程序

4.數據區移動

5.數據排序?qū)嶒?/span>

6.找"零"個數

7.32位二進制乘法

8.多分支程序

9.顯示子程序

10.鍵盤掃描顯示實驗

11.二進制轉換到 BCD

12.二進制轉換到 ASCII

硬件部分

1.8255并行口實驗㈠：A.B.C口輸出方波

2.8255并行口實驗㈡：PA口控制PB口

3.8255并行口實驗㈢：控制交通燈

4.簡單I/O口擴展

5.A/D轉換實驗

6.D/A轉換實驗㈠：輸出方波

7.D/A轉換實驗㈠：輸出鋸齒波

8.8259中斷控制器實驗

9.定時／計數器：8253方波

10 .繼電器控制

11.8251串行通信實驗㈠：自發自收

12.8251串行通信實驗㈡：與PC通信

13.步進電機控制

14.小直流電機調速實驗

15.溫度閉環控制

16.音頻驅動實驗

C、MCS-96 單片機實訓

軟件部分

1.清零程序

2.拆字程序

3.拼字程序

4.數據區傳送子程序

5.數據排序?qū)嶒?/span>

6.查找相同數個數

7.無符號雙字節快速乘法子程序

8.多分支程序

9.定時器1實驗--定時中斷

10.定時器T1和T2同時產生中斷

11.80C196外部中斷實驗

12.80C196軟件方法產生中斷

13.利用HSI測脈沖寬度

14.利用HSI測量單脈沖寬度

15.利用HSO產生單脈沖

16.利用HSO產生連續脈沖

17.軟件定時器

18.80C196A/D轉換實驗

19.利用80C196的PWM產生各種波形

20.二進制轉換到BCD進制轉換到ASCII

硬件部分

1.P1口亮燈實驗

2.P1口轉彎燈實驗

3.P2.6輸入，P1口輸出

4.工業順序控制

5.8255A.B.C輸出方波

6.8255PA口控制PB口

7.8255控制交通燈

8.簡單I/O口擴展實驗

9.A/D轉換實驗

10.D/A輸出方波

11.繼電器控制

12.8253方波

13.80C196串行口實驗

14.LED七段數碼管顯示實驗

15.鍵盤顯示綜合實驗

16.音頻驅動實驗

17.步進電機實驗

18.直流電機實驗

19.外部中斷（急救車與交通燈）
