電子裝配生產線,電子裝配實訓裝置,電子裝配實訓設備

電子裝配生產線-是高度仿真工廠的電子焊接裝配生產線，滿足學員電子制作、電子設計大賽、課程設計、畢業設計、創新實踐活動等綜合性、設計性、創新性的實訓要求�？膳囵B(yǎng)學生的實踐能力和創新能力。適合技術學校、職業培訓學校、職教中心、鑒定站／所等電子類專業《電子工藝》相關課程的教學實訓和鑒定考核。
一、技術參數：
1、外形尺寸：?jiǎn)蝹€(gè)實訓臺尺寸：1.1m×1.3m×2m（長×寬×高）,兩邊工作臺的臺面寬度為0.5m；
2、每條焊接裝配線的長度為12.1m，配有11個實訓臺組成，兩邊各有11個座位，共計22個工位；共有3條焊接裝配線組成，共計66個工位。

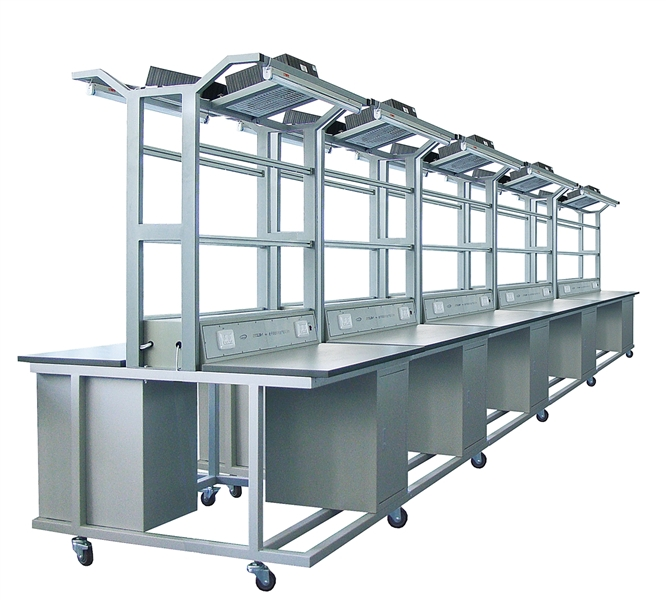

二、實訓臺的結構
實訓臺主要由實訓桌、實訓面板、鋁合金框架、頂部框架等組成。
1、正反兩面各配有一個工具柜，可放置實訓套件、工具和資料等；臺面上鋪有綠色防靜電桌墊；另外還設有四個帶剎車的萬向輪，便于移動和固定。
2、正反兩面各有一塊實訓面板，分別提供八路AC220V電源插座接口和四路固定直流電源，其中直流電源電壓分別為±12V、±5V，每路均有短路、過流保護和自動恢復功能。
3、鋁合金框架為雙層結構。第一層用于掛放元件盒（焊接工序用）或?qū)嵱?xùn)掛箱（調試工序用）。第二層設有四個PVC夾板，可用來夾放相關實訓資料。
4、頂部框架上設有電風扇和30W日光燈（照明設備）各兩個。
5、實訓桌底部設有萬向輪，移動方便等。
三、實訓臺材料：
1、實訓臺框架整體采用A3方管：規格30×40mm，厚度：1.5mm，工藝：表面靜電噴涂處理。
2、頂部藍色噴涂框架采用A3方管：規格30×40mm，厚度：1.5mm，工藝：表面靜電噴涂處理。
3、工具柜材質：A3鐵板，板厚1.2mm；
4、鋁合金夾板框架，鋁型材規格：15×30mm；
5、實訓桌面板：密度防火板桌面；密度防火板四周用鋼架支撐（厚1.5mm）防靜電噴涂。
