透明液壓實驗臺,透明液壓實驗裝置,透明液壓實驗設備

一、產品概述：

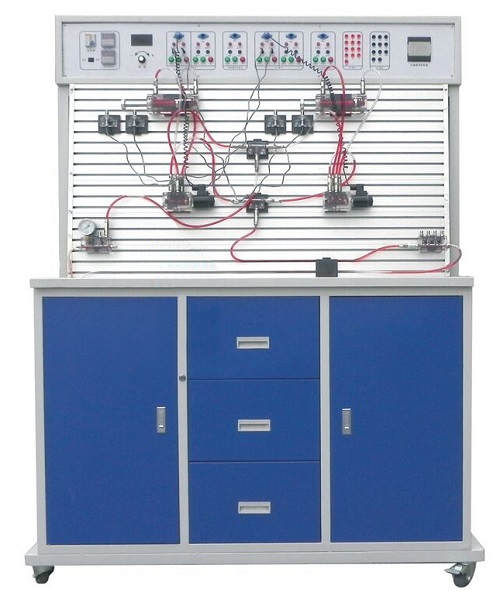

透明液壓實驗臺是為了盡快的適應各個領域的發展，培養出大理的掌握液壓傳動基礎知識和實際操作技能的技術工人、技術員、工程師、輸送到社會主義建設的各條戰線。我公司根據《液壓傳動》、《液壓原理》、《機械基礎》、等教材內容要求和國內液壓元件特點，以理論為依據，以實驗為手段，采用高精密度加工工藝，克服了透明有機塑料具有熱塑性，容易變形，機械強度差，而液壓元件表面光潔度，結構精度要求高的一系列實際困難，最終研制成功透明液壓傳動演示系統。各種機械對液壓傳動的要求是多種多樣的，一般多是由方向控制回路，壓力控制回路，速度控制回路，順序控制回路等基本功能回路組成。該實驗臺的實驗屏采用1.2mm冷軋鋼板精制而成,各液壓元件均采用過渡底板，整體外形美觀大方,結構堅固耐用，操作方便。本演示系統通過對以上四大基本功能的十八種基本控制回路的實驗演示，使學生能熟識二十多種常用液壓元件的結構，性能及用途，掌握十幾種基本回路的工作過程及原理，提高學生故障處理及解決問題的能力，在實驗演示中得到啟發，引發興趣，利用它可以對本產品所提供的各種元件容限內的其它油路進行實驗。
二、主要技術指標:
1、電源：220V 50Hz (市電)
2、演示臺外形尺寸：1500mm（長）×700mm（寬）×1700mm（高）。
3、PLC可編程序控制器：西門子（CPU224繼電器輸出方式）。

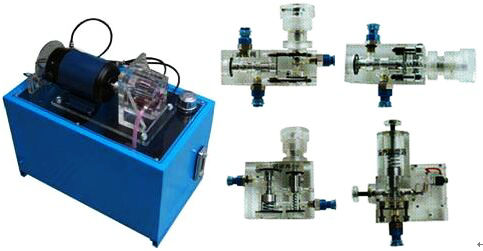

4、液壓實驗泵站500*350*300(mm)
工作電源：AC：220V 永磁調速電機,調速范圍： 0-1500轉/分
安全限速范圍：1000-1500轉/分液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB
5、演示實驗油路液流要求壓力僅需0.3-0.5Mpa (油泵最高壓力：Pmax＝1.5Mpa)
6、液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB。

三、十八種基本液壓傳動控制回路：
1、用換向閥的換向回路
2、用“O”型機能換向閥的閉鎖回路
3、用液控單向閥的閉鎖回路
4、壓力調定回路
5、二級壓力回路
6、用減壓閥的減壓回路
7、用增壓缸的增壓回路
8、用換向閥的卸載回路
9、進油節流調速回路
10、回油節流調速回路
11、調速齒輪泵調速回路
12、調速齒輪泵和調速閥的復合調速回路
13、流量閥短接的速度換接回路
14、二次進給回路
15、用順序閥的順序動作回路
16、用壓力繼電器的順序動作回路
17、用電器行程開關的順序動作回路
18、用行程閥的順序動作回路
四、透明液壓實驗臺配置清單：

序號	名稱	單位	數量	備注
01	實驗演示臺	臺	1	鐵柜鋁合金實驗屏
02	電氣線路面板	件	1	安裝演示臺上
03	拖動電機及調節器速電路	套	1	安裝在泵站上
04	齒輪油泵	只	1	安裝在泵站上
05	油箱	只	1	安裝在泵站上
06	行程開關組件（常開）	只	2	組合透明元件
07	行程開關組件（常閉）	只	2	組合透明元件
08	雙作用油缸（帶撞塊）	只	2	組合透明元件
09	彈簧回位油缸	只	1	組合透明元件
10	增壓油缸	只	1	組合透明元件
11	單向閥	只	2	組合透明元件
12	液控單向閥	只	2	組合透明元件
13	溢流閥	只	2	組合透明元件
14	先導式溢流閥	只	1	組合透明元件
15	節流閥	只	1	組合透明元件
16	調速閥	只	2	組合透明元件
17	順序閥	只	2	組合透明元件
18	減壓閥	只	1	組合透明元件
19	二位二通電磁換向閥	只	1	組合透明元件
20	二位四通電磁換向閥	只	2	組合透明元件
21	“O”型三位四通電磁換向閥	只	1	組合透明元件
22	“H”型三位四通電磁換向閥	只	1	組合透明元件
23	“M”型三位四通電磁換向閥	只	1	組合透明元件
24	二位四通行程換向閥	只	1	組合透明元件
25	三位五通手動換向閥	只	1	組合透明元件
26	壓力繼電器	只	1	組合透明元件
27	壓力表	只	3	組合透明元件
28	五通	只	3	組合透明元件
29	四通	只	7	組合透明元件
30	直流電源單元	只	1	電器配件
31	西門子PLC模塊	只	1	S7-200
32	西門子數據線	條	1	附件
33	220V電源插頭線	條	1	電器配件
34	電磁閥通用連結線	條	4	電器配件
35	壓力繼電器插頭線	條	1	電器配件
36	活動扳手200*24	只	1	工具
37	內六角M6、M5	只	1	工具
38	一字螺絲刀	只	1	工具
39	十字螺絲刀	只	1	工具
40	尖嘴鉗	只	1	工具
41	孔用擋圈鉗（內）	只	1	工具
42	剪刀	把	1	工具
43	備用油管接頭	枚	5	附件
44	502膠水一瓶	瓶	1	附件
45	各種“O”型擋圈	枚	若干	附件
46	各種油封	枚	若干	附件
47	毛巾	條	5	附件
48	透明液壓皮管	米	30米	附件
49	專用液壓油	壺	2	附件
50	油盤	只	1	附件
51	透明液壓演示系統裝箱清單	份	1	資料
