一、產品概述：

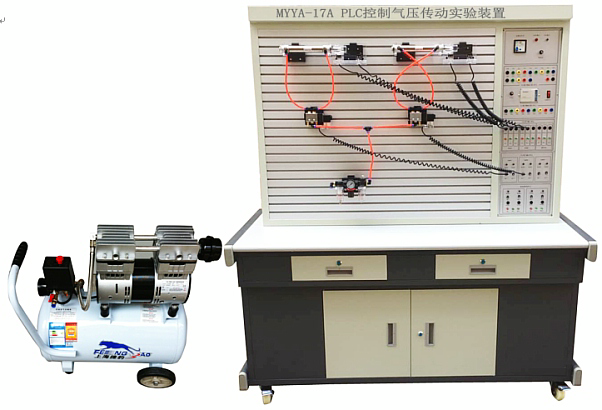

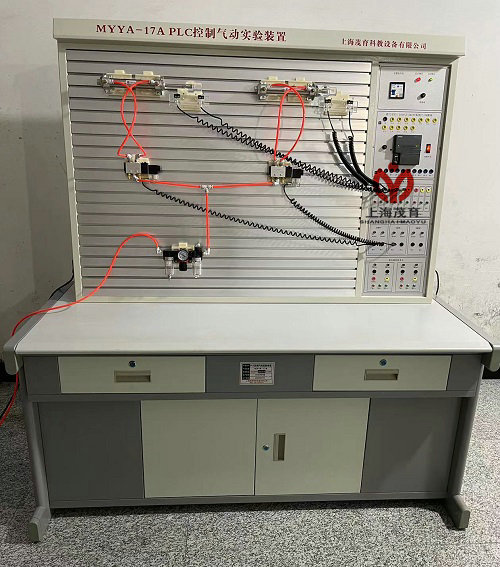

PLC控制氣壓傳動實驗裝置是根據《液壓與氣壓傳動》、《氣動控制技術》等通用教材的內容要求，同時吸收了該專業廣大師生的建議，經過精心設計及與可編程控制器（PLC）的完美結合,使氣動原理與自動控制理論能得到有效的運用。該系裝置除了可以進行常規的氣動基本控制回路實驗外，還可進行模擬氣動控制技術應用實驗、氣動技術課程設計，以及可編程控制器（PLC）的學習及其基本應用實驗等，是機電一體化專業理想的實驗設備。
傳動實驗臺適應于大中專院校、職業學校機械工程、機電一體化和自動化專業開設《液壓與氣壓傳動》、《氣動控制技術》和《PLC可編程序控制器原理及應用》等相關課程的教學實驗，同時也可作為機、電和氣動一體化的綜合實驗臺。學生通過操作實驗及課程設計，可以更準確、形象地深入了解，掌握氣動元件的結構，氣動回路的控制原理及設計方法等。還能通過實驗，掌握PLC可編程控制器的功能，控制原理及編程技巧等。
二、主要技術參數：
1、輸入電源：220V．允差±l0%，50Hz；
2、裝置容量：≤2kVA；
3、工作環境溫度：－5℃～40℃；
4、工作濕度：≤90%(40℃時)；
5、外形尺寸：1500mm×650mm×1750mm
6、靜音無油空氣壓縮機：工作電源：AC220V；電機功率：750W公稱容量24L；
額定輸出氣壓0.8Mpa
7、PLC主機模塊：主機選用三菱FX1S-20MR，12路開關量輸入，8路繼電輸出。
8、配有控制模塊：電源模塊，PLC控制模塊，繼電器控制模塊，控制按鈕模塊，氣動元件獨立模塊等。
三、主要特點：

1、氣動與PLC實訓裝置主要由實訓桌及實訓臺、氣動元件和電氣控制器件、可編程控制器（PLC）等組件組成。
2、實訓桌、實訓臺為鐵質雙層亞光密紋噴塑結構，實訓桌柜內存放液壓元件等。
3、各個氣動元件成獨立模塊，且裝有帶彈性插腳底板，可方便、隨意地將元件安放在實訓面板（面板帶“T”溝槽形式的鋁合金型材結構）上�；芈反罱硬捎每鞊Q接頭，布局靈活，拆接方便快捷。
4、采用靜音空壓機，為實訓室提供一個較好的實訓環境。
5、實訓氣源壓力低，系統額定壓力為0.8 Mpa，電氣控制采用低電壓直流
24V電源；實訓氣路、控制電路安全可靠，設有手控、氣控、電控等控制功能。
6、實訓控制單元可以采用獨立的繼電器控制單元進行電氣控制，也可以采用PLC控制，通過比較，突出PLC可編序控制的優越性和先進性，加深對PLC編程器的了解與掌握。
7、該裝置集各種真實的氣動元件，繼電器控制單元、PLC編程及監控技術于一體，功能強大，適應范圍廣。
四、氣動基本實訓回路：

1、單作用氣缸的換向回路
2、雙作用氣缸的換向回路
3、單作用氣缸速度控制回路
4、雙作用氣缸單向調速回路
5、雙作用氣缸雙向調速回路
6、速度換接回路
7、緩沖回路
8、二次壓力控制回路
9、高低壓轉換回路
10、計數回路
11、延時回路
12、過載保護回路
13、互鎖回路
14、單缸單往復控制回路
15、單缸連續往復動作回路
16、直線缸、旋轉缸順序動作回路
17、多缸順序動作回路
18、雙缸、同步動作回路
19、四缸聯動回路
20、卸荷回路
21、或門型梭閥的應用回路
22、快速排氣閥應用回路
五、配置清單：

序號	名稱	型號	數量	備注
1	實訓桌	1500mm×650mm×750mm	1張
2	實訓臺	1500mm×22mm×1000mm	1臺
3	PLC主機模塊	三菱FX1S-20MR	1塊
4	電源模塊		1塊
5	繼電器控制模塊		1塊
6	PLC控制按鈕模塊		1塊
7	靜音無油空氣壓縮機	工作電源：AC220V；電機功率：750W公稱容量24L；額定輸出氣壓0.8Mpa	1臺
8	單作用缸	QGX25ⅹ100	1只
9	雙作用缸	QGX25ⅹ100	2只
10	旋轉氣缸（透明）		1只
11	三聯件	AC2000	1只
12	減壓閥（帶壓力表）	AR2000	1只
13	手動換向閥	H210—08	1只
14	單電磁換向閥（二位三通）常開	3V210-8	1只
15	單電磁換向閥（二位三通）常閉	3V210-8	1只
16	單電磁換向閥（二位五通）	4V210-8	2只
17	雙電磁換向閥（二位五通）	4V220-8	1只
18	雙電磁換向閥（三位五通）	4V230-8	1只
19	單氣換向閥（二位五通）	4A210—08	2只
20	雙氣換向閥（二位五通）	4A220—08	2只
21	行程閥（機控）	MOV—2	1只
22	行程閥（按鈕）	MOV—3A	1只
23	行程閥（按鈕帶鎖）	MOV—3	1只
24	或門型梭閥	KV—08	2只
25	快速排氣閥	QE—02	2只
26	單向節流閥	ASC-08	2只
27	單向節流閥（裝在缸體上）	JSC601	7只
28	單向閥	1/4	2只
29	順序閥（透明）		1只
30	氣容		1只
31	消聲器	1/8	2只
32	消聲器	2/8	1只
33	三通（T型三通）	Ø 6	6只
34	三通（Y型減徑三通）	Ø 8—Ø 6	1只
35	四通	Ø 6	4只
36	氣管	PU6ⅹ4	20米
37	行程開關（裝在缸體上）		2只
38	編程電纜（適配器）	三菱	1條
39	工具箱		1個
40	內六角扳手		3把
41	螺絲刀		2把
42	剪刀		1把
43	活動板手		1把
44	尖嘴鉗		1把
45	氣孔塞頭	Ø 6	10只
46	氣動實訓說明書	茂育	1冊
47	三菱PLC編程軟件、程序軟件	光盤	1盤
