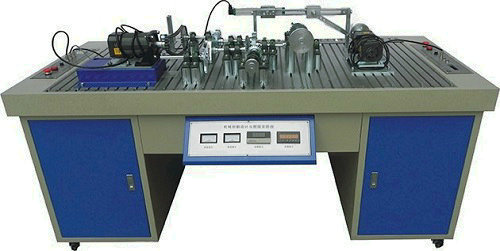

機械系統創新搭接及運動分析實驗臺,機械創新實訓室設備

機械系統創新搭接及運動分析實驗臺是運用模塊化、人機工程學設計理論，高精度制造技術制造而成。配有多媒體模擬實驗教學軟件，是學習者鞏固機械基礎理論和培訓掌握機械安裝、調試、測量的實際操作技能的必備實驗設備（大學本科、�？七m用）。
一、實驗?zāi)康暮鸵饬x：
1）通過實驗將枯燥的機械概念通過實體的運行得到直觀體現。使學習者獲得學習的興趣和理論概念的鞏固。
2）通過實驗使學習者建立起清晰的機械裝配、安裝調整及同軸度、平行度等形位公差的概念。
3）通過實驗獲得對分析、評判處理機械加工誤差、裝配誤差等系統綜合誤差對機械傳動性能影響的實際能力。
4）通過實驗使學習者學會和掌握機械工卡量具的使用和獲得長度測量、角度測量等尺寸與形位公差測量的相關知識。
5）該設備可供6-8個學生雙面操作，零件存放有序，便于實驗和管理。
二、實驗內容：
實驗（教程）一、機械傳動系統的組成
實驗（教程）二、鏈聯接的安裝與測量
實驗（教程）三、動力傳輸系統的安裝
實驗（教程）四、V型帶傳動的安裝與調節
實驗（教程）五、鏈傳動的安裝與調節
實驗（教程）六、直齒輪傳動的安裝與調節
實驗（教程）七、多軸傳動的安裝與調節
實驗（教程）八、符合標準與加工超差傳動件的性能對比分析
實驗（教程）九、有軸向力傳動零件的搭接與運轉分析
實驗（教程）十、曲柄搖桿工作系統的搭接、運轉與分析
實驗（教程）十一、曲柄滑塊工作系統的搭接、運轉與分析
實驗（教程）十二、帶傳動與齒輪傳動組合
實驗（教程）十三、齒輪傳動與鏈傳動組合
實驗（教程）十四、帶與鏈傳動組合
實驗（教程）十五、V帶傳動與曲柄滑塊機構組合
實驗（教程）十六、鏈傳動與曲柄連桿機構組合
三、功能與特點
1）本實驗臺能夠進行單軸的安裝分析、共線軸系、平行軸系的聯接與運轉測量、帶傳動、鏈傳、齒輪傳、機械傳動系統的安裝、測量以及對比分析。不同轉速、載荷條件下的簡單特性比較。
2）本實驗臺突破了傳統軸系搭接的靜態理念，在軸系搭接完成后，通過實際運轉，體驗安裝的相關問題。
3）實驗臺是將機械測量同性能相互聯系，在運轉的環境下，對精度建立起直觀的概念。
4）在安裝過程中，掌握相關工業測量量具的使用，直接提高動手能力。
5）多種傳動類型的比較分析，充分理解不同傳動類型的特點及其適用范圍。
6）配備了詳盡實驗指導書，多媒體模擬實驗教學光盤。
四、系統主要技術參數
1、交流大電機YY7114   交流電源U=220V；N=250W   n=1440rpm
2、交流調速小電機90YY60-2CT/90JB   交流電源U=220V；N=60W    n=0-300rpm
3、多用水平儀（可測水平、垂直、45度）
五、系統主要配置及參數
1、游標卡尺 0-150mm 1件
2、外徑千分尺 0-25mm 1件
3、組合角尺 0-102mm 1件
4、百分表 0-10mm 1件
5、磁性百分表座 1件
6、塞尺 0.0381-0.635mm（測量范圍） 1件
7、水平儀 90mm 1件
8、多用水平儀 230mm 1件
9、數字轉速表 5-999.9；1000-99999rpm 1件
10、帶張力測量儀 1件
11、交流大電機YY7114 1臺
12、交流調速小電機 1臺
13、配有8塊零件陳列面板，主要零配件如下：
1）圓錐齒輪 2件    11）鏈條拉力器 1件
2）圓柱直齒輪 15件   12）制動器 1件
3）圓柱斜齒輪 4件    13）帶輪槽規 3件
4）帶輪 3件    14）帶型規 2件
5）鏈輪 3件    15）齒型規 11件
6）軸 11件   16）不合格傳動件 6件
7）小滑動軸承座 4件    17）曲柄滑塊機構及連桿機構組           1套
8）大滑動軸承座 2件
9）小滾動軸承座 8件
10）大滾動軸承座 2件
14、外形尺寸 1400×800×850mm
15、重    量 200kg
六、配置清單

序號	名稱	數 量	備注
1	齒輪1 m2 Z36	3
2	齒輪2 m2 Z24	2
3	齒輪3 m2 Z48	2
4	齒輪4 m1.5 Z24	2
5	齒輪5 m1.5 Z60	2
6	齒輪6 m1.5 Z64	2
7	齒輪7 m1.5 Z80	2
8	小鏈輪	1
9	中鏈輪	1
10	大鏈輪	1
11	銅螺釘	6	標準件
12	小帶輪 34°	1
13	中帶輪 34°	1
14	大帶輪 34°	1
15	小齒輪 m2 Z36	1	此為錯誤設計
16	大齒輪 m2 Z48	1	此為錯誤設計
17	小帶輪 37°	1	此為錯誤設計
18	大帶輪 31°	1	此為錯誤設計
19	小鏈輪	1	此為錯誤設計
20	大鏈輪	1	此為錯誤設計
21	小斜齒輪Ⅰ 15°	1
22	大斜齒輪Ⅰ 15	1
23	小錐齒輪	1
24	大錐齒輪	1
25	小斜齒輪Ⅱ 22°	1
26	大斜齒輪Ⅱ 22°	1
27	小滾動軸承座	8
28	小滑動軸承座	4
29	大滾動軸承座	2
30	大滑動軸承座	2
31	軸MDS02-03，04，05	8	3(-03),2(-04),3(-05)
32	軸MDS02-06	1
33	軸MDS02-07	2
34	套筒聯軸器	1
35	銅棒	1
36	半聯軸器Ⅰ 內徑￠12	1
37	半聯軸器Ⅱ 內徑￠16	2
38	彈性中間盤	3
39	套墊	32	82高（28個） 35高（4個）
40	墊圈	4
41	調整墊片（5種）	100	0.1～1㎜5種
42	軸面板1	1
43	軸面板2	1
44	帶傳動板	1
45	鏈輪面輪	1
46	齒輪面板	1
47	不合格件板	1
48	齒輪面板2	1
49	機構面板	1
50	壓緊螺釘Ⅰ	4
51	滑塊組合	1
52	連桿	1
53	曲柄	1
54	轉軸Ⅰ	1
55	搖桿	1
56	壓緊螺釘Ⅱ	6
57	轉軸Ⅱ	1
58	連桿Ⅱ	1
59	制動輪轂	1
60	制動器架	1
61	電機滑軌座	1
62	電機聯軸器	2	內孔￠12、￠16各1個
63	交流大電機YY7114	1臺
64	交流調速小電機	1臺
65	鏈條拉力器	1
66	帶張力測量儀	1
67	鏈條	1
68	皮帶	1	A型 900
69	輪槽規1	1
70	輪槽規2	1
71	輪槽規3	1
72	帶型規1	1
73	帶型規2	1
74	齒條規1	1
75	齒條規2	1
76	齒條規3	1
77	齒條規4	1
78	外六角螺釘M10×30	6套（件）
79	外六角螺釘M10×120	28套（件）
80	外六角螺釘M10×65	10套（件）
81	外六角螺釘M8×70	6套（件）
82	外六角螺釘M8×30	8套（件）
83	機械系統創新搭接及運動分析實驗臺操作平臺	1臺
