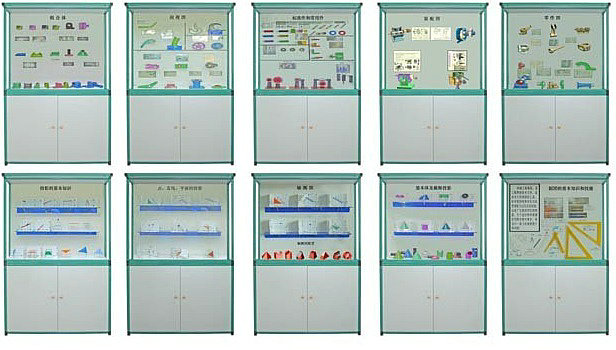

| 序號與名稱 | 陳列柜內容 | 演示文稿內容 |

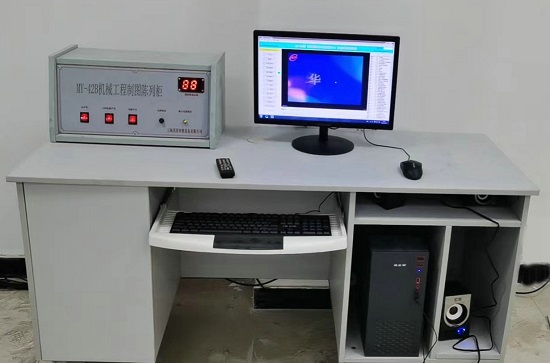

| 第一柜 制圖基本知識和技能 | 前言：1、尺寸標注；2、幅面；3、圖線；4、字體；5、線段與線框的意義；6、標題欄格式；7、圓錐、小圓錐、圓形量角器、鉛筆、橡皮擦、450三角板（二種）、600三角板（二種）、曲線板、多孔模板、丁字尺等。(丁字尺的使用；鉛筆的使用；圓錐的使用方法；分錐的使用方法；曲線板的使用方法；丁字尺和和三角板組合使用方法等由多媒體軟件講解演示) | 本套陳列柜采用121件動畫圖象配合陳列柜上的內容在電腦上演示各種模型特點，如制圖工具的使用、投影產生過程、投影作圖步驟、裝配功能等、生動形象。 |
| 第二柜 投影的基本知識 | 1、投影的全等性；2、投影的積聚性；3、投影的類似性；4、斜投影法；5、正投影法；6、中心投影法；7、三面投影體系；8、三面投影圖；9、投影圖的形成；10、三視圖的形成； | |
| 第三柜 點、直線、平面的投影 | 1、點的三面的投影；2、兩點的相對位置；3、重影點投影；4、一般位置直線的投影；5、直線與點的相對位置投影；6、兩直線相交投影；7、兩直線交叉投影；8、兩直線平行投影；9、平面的投影(5種)；10、判斷兩直線是否平行投影； | |
| 第四柜 基本體及截?cái)嗤队?/span> | 1、棱柱的三面視圖；2、棱錐的三面視圖；3、圓柱的三面視圖；4、圓錐的三面視圖；5、圓球的三面視圖；6、圓柱切口開槽后的三視圖；7、正六棱柱開槽后的三視圖；8、正三棱錐的截?cái)嘧鲌D步驟；9、圓錐被正垂面截?cái)嘧鲌D步驟；10、圓柱被正垂面截?cái)嗟淖鲌D步驟；11、切口圓錐臺作圖步驟；12、圓錐的未截交線(5種)；13、曲面的截交(3種)； | |
| 第五柜 軸測圖 | 1、切口圓柱體正等測圖的畫法；2、用疊加法畫正等軸測圖；3、圓角的正等軸測圖的畫法；4、圓臺的正等軸測圖的畫法；5、圓柱的正等測圖；6、畫三棱錐的正等測圖；7、用切割法畫形體的正等軸測圖；8、求開槽圓柱的正等軸測圖作圖步驟；9、求形體的斜二測圖作圖步驟；10、求切割體的正等軸測圖作圖步驟；11、平面體正等軸測模型(2件)；12、回轉體正等測模型(2件)；13、正二測立體模型(4件)； | |
| 第六柜 組合體 | 1、表面平齊與不平齊的組合體(2種)；2、表面相交與相切的組合體；3、疊加式組合體；4、兩圓柱正交的3種形式；5、求圓錐與半球的相慣線；6、求兩圓柱的相慣線；7、完成組合體相慣線的正面和水平投影；8、組合形體投影圖的作圖步驟；9、切割式組合體；10、相貫線變化的趨勢(圓柱與圓柱相交4種)；11、相貫線特殊情況(圓柱圓錐相交2種)；12、相貫線特殊情況(圓柱軸線3種)；13、相貫線特殊情況(回轉體相交4種)；14、組合體讀圖； | |
| 第七柜 剖視圖 | 1、剖視的形成；2、斜視圖的畫法；3、半剖視；4、全剖視圖；5、斜剖視圖；6、局部視圖；7、平面的簡化畫法(3件)；8、局部剖視圖的特殊畫法（3件）；9、旋轉剖視圖；10、重合斷面圖；11、軸斷面圖；12、移出斷面簡化畫法；13、階梯剖；14、半剖；15、局部剖；16、旋轉剖； | |
| 第八柜 標準件和常用件 | 1、外螺紋的畫法；2、內螺紋的畫法；3、螺距與導程(2件)；4、車螺紋；5、旋向(2件)；6、雙頭螺柱聯接；7、沉頭螺釘連接；8、螺栓連接；9、螺紋連接件；10、齒輪各部分的名稱和尺寸關系；11、單個圓柱螺旋壓縮彈簧的畫法；12、正齒輪傳動；13、圓錐齒輪傳動；14、蝸輪蝸桿傳動；15、鍵軸配合；16、開口銷的應用；17、圓錐銷的應用；18、軸承； | |
| 第九柜 零件圖 | 1、板蓋類零件；2、蝸輪箱a；3、蝸輪箱b；4、蝸輪箱體；5、閥體；6、套筒；7、箱體；8、端蓋；9、減速箱體；10、夾具體；11、支架；12、拔叉；13、槽配合；14、6方軸；15、主軸；16、軸； | |
| 第十柜 裝配圖 | 1、齒輪油泵；2、液壓氣缸；3、頂尖座；4、手壓滑油泵。 |
