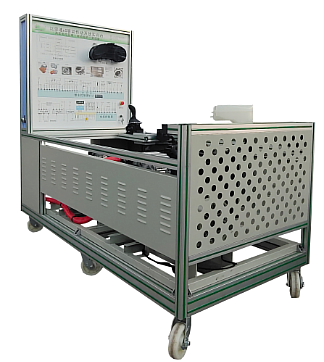

MYXNQ-97F比亞迪E5直流.交流電機增扭緩輸變頻控系統實操平臺

一、比亞迪E5直流.交流電機增扭緩輸變頻控系統實操平臺-產品簡介
選用比亞迪E5純電動汽車動力電池包總成和管理系統真實材料制作的實驗實訓臺架，可完成動力電池包總成和管理系統相關的實驗實訓內容，臺架也可以給其他系統提供動力電源。適合于各類院校對鋰動力電池包及管理系統（BMS）等理論和維修實訓的拆裝與維護、結構與原理認知、系統操作、功能動態演示、故障檢測與診斷教學需要。
二、功能特點
1、各器件安裝在平臺上，電氣連接方式與實車相同，真實展示動力電池系統結構。
2、設備給驅動傳動系統等設備提供高壓動力電源，配套原車連接電纜線，與原車連接方式相同。通過給驅動傳動系統等設備提供高壓動力電源，展示高壓動力電池放電系統的結構與原理、動態演示放電系統工作過程。
3、安裝有真實可運行的原車車載充電系統(帶車載充電機、國標充電接口與充電槍)，展示車載充電系統的結構與原理、動態演示充電系統工作過程。
4、高壓配電箱與動力電池包上蓋半透明改裝，展示內部控制器件結構。
5、面板采用4mm厚鋁塑板，立式安裝面板UV平板噴繪打印有彩色完整標準系統圖板；學員可直觀對照?qǐng)D板和實物，認識和分析系統的工作原理。
6、面板上安裝有檢測端子、可直接在面板上檢測系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
7、安裝有診斷座接口，可連接專用或通用型汽車解碼器，對電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
8、安裝故障模擬系統，能實現低壓電路系統故障設置及診斷排除，可設置常見故障的設置及考核故障點15個。
9、設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,經久耐用不生銹，帶4個帶自鎖裝置萬向腳輪，便于移動。
10、配套實訓(實驗)指導書等教學資料，包含工作原理、實訓項目、故障設置及分析等要點說明。
11、安裝安全保護裝置：急停開關、機械式電源總開關、維修開關、轉動部位防護保護罩、高壓安全防護裝置與警告提示。
三、實操平臺技術規格
1、外形尺寸：平臺1850*1300*1400（長*寬*高）,檢測臺1500×700×1700(長×寬×高)
2、面板外形尺寸：1448×940mm（長*寬）
3、移動腳輪：100*60mm
4、工作溫度：-40℃～+50℃
5、高壓動力母線電源：605V
6、低壓控制工作電源：DC12V
7、動力電池：130AH
8. BMS電池管理系統：比亞迪e5
四、實訓（實驗）項目
1、動力電池包（BMS）控制原理認知。
2、動力電池包（BMS）主要零部件功能認知。
3、動力電池包（BMS）各種狀態下邏輯控制關系，掌握電流，電壓，電池壓差，電池溫度等參數變化規律認知。
4、BMS如何采集動力電池組壓差，并控制充電和放電過程實訓實驗。
5、BMS如何采集動力電池組溫差，并控制充電和放電過程實訓實驗。
6、新能源高壓系統操作安全注意事項，高壓連接器插拔方法實訓實驗。
7、動力電池包（BMS）故障分析與診斷。
8、動力電池包（BMS）拆裝與維護實訓。
9、動力電池（BMS）管理系統CAN總線測試與控制實訓。
10、維修開關認知。
11、動力電池充電系統結構原理功能檢測、操作使用。
12、漏電傳感器、大電流繼電器實訓。
五、基本配置
(比亞迪e5 EV450純電動汽車) 鋰動力電池組、電池管理系統BMS、、維修開關、輔助蓄電池（12V45AH）、高壓配電箱、漏電傳感器、車載充電機、國標充電插座與充電槍、直流接觸器（包含充電繼電器、總正繼電器、總負繼電器、預充繼電器）、急停開關與電源總開關、一體化全鋁合金型材搭建的移動臺架（1500×700×1700mm ,帶自鎖腳輪裝置，帶安裝檢測端子的原理面板1448×940mm）、故障考核系統、設備操作說明書。

友情提示：
1、設備驗收：各采購單位收貨時請檢查比亞迪E5直流.交流電機增扭緩輸變頻控系統實操平臺的貨品外觀，核實比亞迪E5直流.交流電機增扭緩輸變頻控系統實操平臺的數量及配件，拒收處于受損狀態的設備；
2、設備質保：茂育將為各采購單位提供比亞迪E5直流.交流電機增扭緩輸變頻控系統實操平臺使用說明書和質保期，在質保范圍內提供對比亞迪E5直流.交流電機增扭緩輸變頻控系統實操平臺的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌谋葋喌螮5直流.交流電機增扭緩輸變頻控系統實操平臺選型錯誤或設備購買數量錯誤，造成比亞迪E5直流.交流電機增扭緩輸變頻控系統實操平臺的退換貨要求，將不被接受；
4、設備貨期：對比亞迪E5直流.交流電機增扭緩輸變頻控系統實操平臺的發貨期為參考值，如您需要了解比亞迪E5直流.交流電機增扭緩輸變頻控系統實操平臺的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對比亞迪E5直流.交流電機增扭緩輸變頻控系統實操平臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關比亞迪E5直流.交流電機增扭緩輸變頻控系統實操平臺的技術咨詢；
