主頁 > 產品介紹 > 新能源汽車實訓設備 > 比亞迪E5整車網聯教學理實一體化實操平臺 2025-05-14

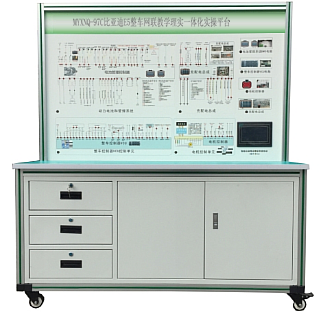

MYXNQ-97C比亞迪E5整車網聯教學理實一體化實操平臺

一、比亞迪E5整車網聯教學理實一體化實操平臺-功能特點：
1、通過無損專用線束與車輛連接，斷開專用線束后車輛功能完整。
2、車輛結構完整，各控制系統、傳感器、執行器齊全，可正常運行。
3、可通過原車儀表顯示整車動、靜態信號參數。
4、配備比亞迪E5新能源汽車電池管理系統（BMS）、整車控制器（VCU）、電機控制器（PEU）、車載充電機（OBC）系統對應的無損連接原理教學板。
5、實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色控制單元和執行器、傳感器端子圖；并安裝傳感器與執行器的檢測端子。
6、實訓臺框架采用2mm厚/40*40鋁型材框架結構，帶自鎖腳輪裝置；檢測面板安裝位置可隨意進行更換。
7、配備智能化故障設置和考核系統，設置故障后學生可根據原理及各各故障現象進行實車排故：
8、設備外形:1700*700*1700mm。
9、產品工藝標準:要求不得對整車破線，外接線，只允許無損連接。設備底座框架采用40mm×40mm一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔
二、基本配置要求
1、在線檢測教具車1輛(比亞迪E5汽車)；
2、故障設置控制器1套；
3、新能源整車在線檢測實訓臺1套；
4、無線控制器 1套；
5、無線路由器 1臺；
6、專用對接線束1套。
三、可完成實訓項目
1、新能源汽車的分類和技術特點；
2、純電動汽車的特點；
3、純電動汽車的技術參數；
4、純電動汽車的基本結構；
5、各總成零部件的名稱和功能；
6、純電動汽車各總成之間的控制關系；
7、控制模塊的組成；
8、電機控制器模塊的結構和工作原理；
9、電機控制器模塊的檢測方法；
10、DC-DC轉換器模塊的結構和工作原理；
11、DC-DC轉換器模塊；
12、動力配電箱模塊的結構和工作原理；
13、動力配電箱模塊的檢測；
14、了解電池管理單元的結構和工作原理；
15、電池管理單元的檢測；
16、電機總成的結構、工作原理及工作過程；
17、電機總成的檢測方法；
18、電池包體總成的結構、工作過程及性能；
19、高壓輔助模塊的組成；
20、檔位控制器的結構和工作原理；
21、檔位控制器的檢測方法；
22、主控ECU的結構和工作原理；
23、主控ECU的檢測方法；
24、加速踏板的結構和工作原理；
25、加速踏板的檢測方法；
26、電池包體總成的充放電臺架結構；
27、電池包體總成的充放電臺架工作原理；
28、電池包體總成的充放電臺架操作技巧；
30、電池包體總成的維護注意事項；
31、電池包體總成的測試方法；
32、電池包體總成的測試安全事項；
33、設置純電動汽車故障；
34分析純電動汽車故障現象，掌握純電動汽車故障排除方法。
B. 比亞迪E5汽車
1.2018款比亞迪 E5 舊車,汽車工況正常;
2.解剖明細
車身半邊對稱切割；
車門切割（外露車窗電機與中控門鎖機構）；
電池組（外露可觀察電池與傳感器）；
車身解剖部位：對半解剖，副座側2車門內外解剖（運行件外可觀察）；
前蓋對對半解剖（外可觀察電機與變速器運行）；
后蓋對對半解剖（外可觀察行李箱內部器件）；
前后保險桿對半解剖；
儀表臺解剖部位：
解剖工具箱側位置，外可觀察空調與其他電器件；
懸架解剖部位：
解剖副座側前后車殼位置，外可觀察前后懸架器件；
3.保留部位:
電器件的線路完好正常；
車頂完好；
司機側車身完好；
車輪完好；
原車動力系統完好；
