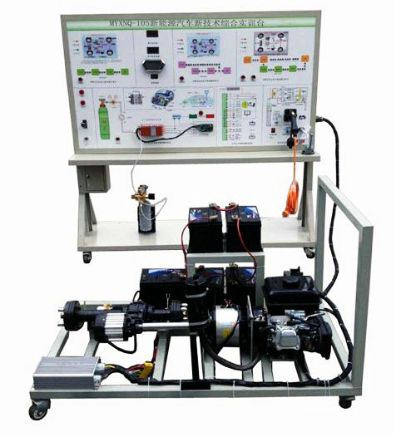

MYXNQ-105新能源汽車新技術綜合實訓臺

新能源汽車新技術綜合實訓臺-采用5種不同新能源汽車（插電式串聯、插電式并聯、插電式混聯、純電動汽車和燃料電池汽車）控制系統組成一體、高壓安全等測試測量實訓操作。設備展示不同驅動模式和能量流動工況。對比實訓驗證5種不同新能源汽車控制系統的不同的工況,適用于中高等職業技術院校、普通教育類學院和培訓機構對5種不同新能源汽車（插電式串聯、插電式并聯、插電式混聯、純電動汽車和燃料電池汽車）控制系統理論和維修實訓的教學需要。
二、功能特點：
1、發光二極管閃光燈顯示能量流動工況，能量流動與車況實時匹配。
2、面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照不同新能源汽車控制系統結構原理圖和實物，認識和分析不同新能源汽車控制系統的工作原理。
3、高壓模擬電源采用工業級電壓，安裝模擬故障開關培養故障診斷能力。
4、完成6種驅動模式的實訓，對比實訓驗證5種不同新能源汽車控制系統的不同的工況。
5、面板上安裝檢測端子，可直接在面板上檢測各傳感器、執行器、控制單元管腳的電信號單元端子腳的電信號，如電阻、電壓、電流、頻率、波形信號等參數。
6、真實的發動機運行組件,可真實操作混合動力系統的發動機怠速、加速、減速正常工況。
7、真實的發電機運行組件,可真實操作混合動力系統的發電工況。
8、真實的燃料電池運行組件,可真實操作燃料電池的工況。
9、臺架帶自鎖腳輪,安裝交流電源漏電保護裝置、轉動元器件外加裝防護裝置。
三、產品結構：
1、發電機；
2、發動機；
3、燃料電池及運行附件；
4、電池組；
5、逆變器；
6、三相交流電機；
7、傳動機構；
8、制動機構；
9、故障模擬與考核裝置；
10、檢測面板與可移動臺架等組成；
四、技術規格：
1、工作電源：380V 交流電壓；工作電壓：12V/60V直流電壓
2、工作溫度：-5℃～50℃
3、外形尺寸：
1）檢測臺:1740mmX650mmX1700mm,
2）運行臺:1700mmX650mmX1500mm
五、實訓項目：
1、電池組的檢查與維護
2、三相異步電機的檢查與維護
3、逆變器的檢查與維護
4、插電式串聯動力系統故障診斷與排除
5、插電式并聯動力系統故障診斷與排除
6、插電式混聯動力系統故障診斷與排除
7、純電動汽車動力系統故障診斷與排除
8、燃料電池汽車動力系統動力系統故障診斷與排除
9、純電動車電機故障診斷與排除
10、高壓用電安全培訓
六、基本配置(每臺)

序號	名稱	規格型號	單位	數量
1	檢測控制面板	裝有各種檢測端子，彩色電路圖和工作原理示意圖，1700*900mm	套	1
2	充電樁組件	國標220V16A,3.5KW	套	1
3	充電插座與充電槍	國標	套	1
4	閃爍發光二極管燈條	配套	套	1
5	電動車電機	60V1KW	套	1
6	電動車電機控制器	60V1KW	套	1
7	油門踏板，制動踏板，動力電池組	配套	套	1
8	模擬指示燈	配套	套	1
9	操作開關	配套	套	1
10	高壓安全防護模擬裝置	配套	套	1
11	發動機	汽油機/配套	套	1
12	發電機與控制器	60V/配套	套	1
13	差速器/驅動橋	配套	套	1
14	電動車儀表	配套	套	1
15	轉速表	配套	套	2
16	電磁離合器及制動器	配套	套	1
17	制動機構	配套	套	1
18	直流接觸器	配套	套	1
19	移動臺架	1240×600×1700mm (帶自鎖腳輪裝置)	臺	1
20	故障模擬與排除裝置	茂育配套	套	1
21	保險絲盒	茂育配套	套	1
22	保修卡/合格證	茂育配套	套	1
23	教師手冊	茂育配套	套	1
