工業自動化中步進電機的基本原理

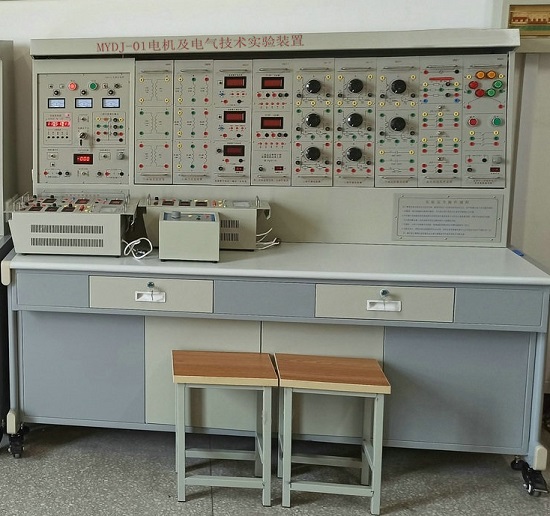

概述：綜合了目前我國高等院校“電機學”、“電機與拖動”、“控制微電機”、“電機控制”、“繼電接觸控制”、“可編程控制器技術”及“工廠電氣控制”等課程實驗大綱的要求。MY-D2型 電機及電氣技術實驗裝置”是由本公司設計的新穎綜合實驗裝置，特別適用于高等院�，F(xiàn)有的電機、電氣技術實驗設備的更新改造，同時也為中等專業學校、職業技術學院等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗設備，為教師或研究生開發新實驗或進行科學研究工作提供良好的實驗條件。
步進電機作為執行元件，是機電一體化的關鍵產品之一, 廣泛應用在各種工業自動化控制系統中。隨著微電子和計算機技術的發展，步進電機的需求量與日俱增，在各個國民經濟領域都有應用。

步進電機是一種將電脈沖轉化為角位移的執行機構。當步進驅動器接收到一個脈沖信號，它就驅動步進電機按設定的方向轉動一個固定的角度(稱為“步距角”)，它的旋轉是以固定的角度一步一步運行的�？梢酝ㄟ^(guò)控制脈沖個數來控制角位移量，從而達到準確定位的目的；同時可以通過控制脈沖頻率來控制電機轉動的速度和加速度，從而達到調速的目的。步進電機可以作為一種控制用的特種電機，利用其沒有積累誤差(精度為100%)的特點，廣泛應用于各種開環控制。
     現在比較常用的步進電機包括反應式步進電機（VR）、永磁式步進電機（PM）、混合式步進電機（HB）和單相式步進電機等。
        永磁式步進電機一般為兩相，轉矩和體積較小，步進角一般為7.5度 或15度；
反應式步進電機一般為三相，可實現大轉矩輸出，步進角一般為1.5度，但噪聲和振動都很大。反應式步進電機的轉子磁路由軟磁材料制成，定子上有多相勵磁繞組，利用磁導的變化產生轉矩。
    混合式步進電機是指混合了永磁式和反應式的優點。它又分為兩相和五相：兩相步進角一般為1.8度而五相步進角一般為 0.72度。這種步進電機的應用最為廣泛，也是本次細分驅動方案所選用的步進電機。
  步進電機的一些基本參數：
     電機固有步距角：
    它表示控制系統每發一個步進脈沖信號，電機所轉動的角度。電機出廠時給出了一個步距角的值，如86BYG250A型電機給出的值為0.9°/1.8°（表示半步工作時為0.9°、整步工作時為1.8°），這個步距角可以稱之為‘電機固有步距角’，它不一定是電機實際工作時的真正步距角，真正的步距角和驅動器有關。
    步進電機的相數：
    是指電機內部的線圈組數，目前常用的有二相、三相、四相、五相步進電機。電機相數不同，其步距角也不同，一般二相電機的步距角為0.9°/1.8°、三相的為0.75°/1.5°、五相的為0.36°/0.72° 。在沒有細分驅動器時，用戶主要靠選擇不同相數的步進電機來滿足自己步距角的要求。如果使用細分驅動器，則‘相數’將變得沒有意義，用戶只需在驅動器上改變細分?jǐn)?shù)，就可以改變步距角。
 保持轉矩（HOLDING  TORQUE）：
     是指步進電機通電但沒有轉動時，定子鎖住轉子的力矩。它是步進電機最重要的參數之一，通常步進電機在低速時的力矩接近保持轉矩。由于步進電機的輸出力矩隨速度的增大而不斷衰減，輸出功率也隨速度的增大而變化，所以保持轉矩就成為了衡量步進電機最重要的參數之一。比如，當人們說2N.m的步進電機，在沒有特殊說明的情況下是指保持轉矩為2N.m的步進電機。
 DETENT  TORQUE：
是指步進電機沒有通電的情況下，定子鎖住轉子的力矩。DETENT  TORQUE  在國內沒有統一的翻譯方式，容易使大家產生誤解；由于反應式步進電機的轉子不是永磁材料，所以它沒有DETENT TORQUE。
步進電機的一些特點：
1．一般步進電機的精度為步進角的3-5%，且不累積。
2．步進電機外表允許的最高溫度。
   步進電機溫度過高首先會使電機的磁性材料退磁，從而導致力矩下降乃至于失步，因此電機外表允許的最高溫度應取決于不同電機磁性材料的退磁點；一般來講，磁性材料的退磁點都在攝氏130度以上，有的甚至高達攝氏200度以上，所以步進電機外表溫度在攝氏80-90度完全正常。
3．步進電機的力矩會隨轉速的升高而下降。
      當步進電機轉動時，電機各相繞組的電感將形成一個反向電動勢；頻率越高，反向電動勢越大。在它的作用下，電機隨頻率（或速度）的增大而相電流減小，從而導致力矩下降。
4．步進電機低速時可以正常運轉,但若高于一定速度就無法啟動,并伴有嘯叫聲。
     步進電機有一個技術參數：空載啟動頻率，即步進電機在空載情況下能夠正常啟動的脈沖頻率，如果脈沖頻率高于該值，電機不能正常啟動，可能發生丟步或堵轉。在有負載的情況下，啟動頻率應更低。如果要使電機達到高速轉動，脈沖頻率應該有加速過程，即啟動頻率較低，然后按一定加速度升到所希望的高頻（電機轉速?gòu)牡退偕�到高速）�?br />      工業自動化設備中步進電動機以其顯著的特點，在數字化制造時代發揮著重大的用途。伴隨著不同的數字化技術的發展以及步進電機本身技術的提高，步進電機將會在更多的領域得到應用。
5、結論：
本文介紹了電機效率優化控制近年來的研究概況與研究方向。闡述了幾種典型效率優化基本原理，并對其優缺點進行了分析與比較�，F(xiàn)有的效率優化算法，基本上都是基于減小磁通的思想，但這種方法同時也會降低電機的動態響應性能。隨著模糊控制、人工神經網絡、等智能控制理論的發展，電機的效率也在不斷向快速、智能的方向發展。并且隨著DSP技術的進步，效率優化控制的應用與產品化將得到進一步的發展。

---
