太陽能發電教學實驗臺

產品介紹：

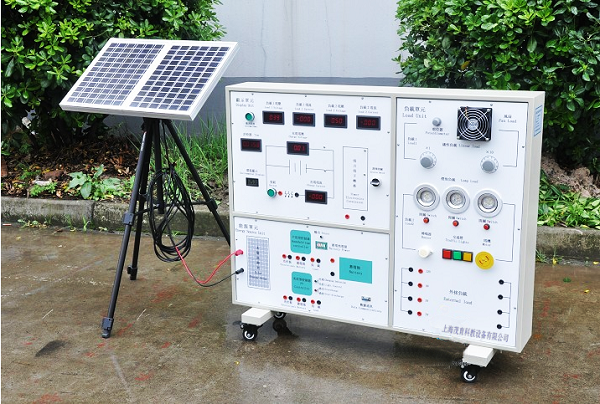

MY-PV04 太陽能發電教學實驗臺-由太陽能電池組件模塊、蓄電池模塊、控制器模塊、負載調節控制模塊、監控儀表模塊、PC機監控模塊，等部分組成。

一、主要技術規格參數：
太陽光電實習教學模塊
1、系統規格
◆ 系統最大電壓：21.5V
◆ 系統最大電流：2A
◆ 系統最大功率：25W
2、太陽能電池規格：?jiǎn)尉Ч杼?yáng)能電池
◆ 元件尺寸(L*W*H)：621*281*28mm，
◆ 最佳功率：20W
◆ 最佳工作電壓：17.05±0.5V
◆ 最佳工作電流：1.20±0.10A，
◆ 短路電流：1.34±0.10A，
◆ 開路電壓：21.0±0.5V
3、太陽能控制器規格：
3.1、光電型控制器：額定電壓：12V，額定電流為10A，配置鉛酸蓄電池，負載為100W以下的12V直流負載，控制單元一通道為光控輸出，另一通道為多類定時輸出。
3.2、戶用型控制器：額定電壓：12V，最大光電電池功率：60W，最大負載電流：5A，過放電壓：11.0 ± 0.5，蓄電池過充、過放電保護、蓄電池開路保護、負載過電壓保護、夜間防反充電保護、輸出短路保護、電池接反保護、欠壓和過壓防震蕩保護、均衡充電、溫度補償、光控開關。
4、電表規格：
◆ 電流表：× 3個，2A，顯示模式︰0.5”LCD液晶顯示
◆ 電壓表：× 3個，20V，顯示模式︰0.5”LCD液晶顯示
◆ 溫度表：× 1個，0～99.9℃
5、負載：
◆ 風扇：×1個，額定電壓：12V，工作電流：0.25A，功率：3W
◆ 交通燈：2組(R,G,B)，額定電壓：12V，工作電流：0.25A，功率：3W
◆ LED燈：1組(7顆)
◆ 蜂鳴器：×1個
◆ 馬達：×1個，額定電壓：12V，工作電流：0.25A，功率：3W
◆ 開關：×1個
◆ 按鈕：×1個
6、電池： 閥控式密封鉛酸蓄電池，額定電壓：12V，額定容量(20hr) ：3.3Ah，充電方法（恒壓），循環︰最大充電電流為825mA
7、電阻器：
◆ 可變電阻，電阻值調整范圍為0～1kΩ
◆ DC/DC：5個DC/DC電源模塊
◆ 提供DC轉AC模塊
◆ 支援外接PC計算機量測太陽能電池I-V特性曲線(VB軟件or LabView)
8、系統外形尺寸；長1100×寬780×厚120（㎜）平腳40×40×500（㎜）附滾輪方便推動至戶外教學。
9、太陽能電池調節鋁合金支架（WF-6663A）
◆ 最高工作高度1695㎜，最低工作高度455㎜，承載8㎏，凈重1.8㎏，最大管徑26㎜，收縮高度620㎜
二、太陽能發電教學實驗臺實驗內容：
實驗一 太陽能電池發電原理實驗
實驗1-1 太陽能光電板能量轉換實驗
實驗1-2 環境對光電轉換影響實驗
實驗二 太陽能電池光電系統直接負載實驗
實驗三 光電控制型太陽能系統發電實驗
實驗3-1 光電型控制單元工作原理實驗
實驗3-2 光電型控制單元充放電保護實驗
實驗四 用戶型太陽能發電和利用實驗
實驗4-1 用戶型控制單元工作原理
實驗4-2 用戶型控制單元充放電保護實驗
實驗五 太陽能系統電器負載實驗
實驗六 綜合實驗
實驗七 太陽能電池基本特性測試實驗
實驗八 外部擴充DC轉AC外接電器實驗
實驗九 單晶太陽能電池I-V特性曲線實驗

太陽能發電教學實驗臺
