模塊化自動生產線實訓系統

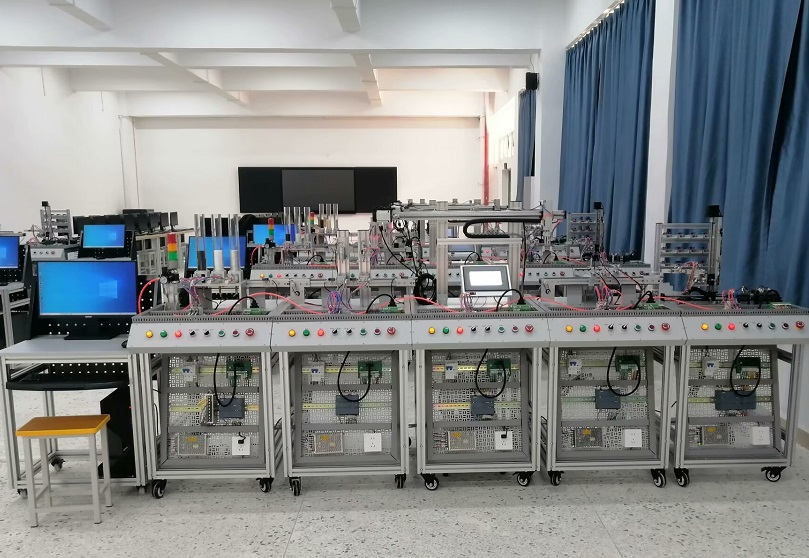

MYN-236F 模塊化自動生產線實訓系統，自動生產實訓裝置是一套綜合了實際工業生產中大量應用到的復雜控制過程的教學培訓裝置，根據現代生產物流系統發展和未來趨勢而專門設計，它以培養學生專業知識應用能力、綜合實踐能力、創新能力為主要目標。

一、系統構成
1、供料單元；
2、加工單元；
3、檢測分揀單元；
4、搬運單元；
5、倉儲單元。
二 、性能參數
1、輸入電源：單相三線～220V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度≤85%（25℃）海拔＜4000m
3、裝置容量：＜2.5kVA
4、實訓平臺尺寸約為：3200mm×785mm×830mm，各部件采用優質鋁合金和鈑金加工成型，外觀無劃痕等。
5、單站工作臺尺寸約為：650mm×785mm×830mm
三、各單元介紹
（1）供料單元
供料單元主要功能是負責不同材料的供料，由料管、推料裝置及傳輸線等組成。
主要技術參數要求及電氣元件：
1、工作臺：鋁合金。
2、供電電源/工作電壓：AC220V/50Hz/DC24V/2A。
3、工作氣壓：0.5MPa
4、PLC：西門子主機模塊。
5、直流減速電機：24V
6、檢測傳感器：光電傳感器、磁感傳感器、3個光纖傳感器及放大器等。
7、電源控制盒：面板上設有指示燈、啟動、停止以及急停按鈕，整體設計成獨立模塊，兩端采用鈑金件固定。
8、配有7寸彩色觸摸屏：
（1）800X480分辨率、65535色TFT；
（2）按照工業 III級標準生產，采用 LED 背光永不黑屏；
（3）400M 主頻、WinCE 系統、MCGS 組態軟件、64M 存儲空間；
（4）支持 U盤備份、恢復，操作快捷；
（5）支持 RS232/RS485/RJ45以太網通訊接口；帶wifi功能
（6）低功耗，整機功耗僅 6W；
（7）配下載線和安裝軟件；
（8）鈑金件支架安裝。
9、當5個單元全部進入聯網狀態時，管理員能夠通過組態監控機中各種組態按鈕方便的控制整個系統的運行、停止等。每個單元的工作狀態在監控畫面上也能夠清楚的看到。

序號	名稱	規格
1	實訓桌	鋁合金型材/鈑金
2	上料機構	上料基座，料筒
3	傳輸線	皮帶/鋁件
4	氣缸	筆形氣缸
5	電磁閥	DC24V
6	調速閥	SL4-01
7	氣源過濾器	AFC2000
8	光電傳感器	漫反射
9	光纖傳感器	FRS-320
10	磁性傳感器	CS1G
11	減速電機	24V
12	PLC主機	S7-1200
13	變頻器	EDS300-2S0002
14	觸摸屏	7寸 MCGS
15	信號轉換器	24v
16	PLC傳感器信端子臺	24v
17	PLC下載線	3米

（2）加工單元
加工單元由傳輸線、加工站等組成。完成物料加工、檢測及輸送等功能。
1、工作臺：鋁合金
2、供電電源/工作電壓：AC220V/50Hz/DC24V/2A
3、工作氣壓：0.5MPa
4、PLC：西門子主機模塊。
5、檢測傳感器：光電傳感器、磁性開關等。

序號	名稱	規格
1	實訓桌	鋁合金型材/鈑金
2	上料機構	上料基座
3	傳輸線	皮帶/鋁件
4	氣缸	手指氣缸/雙杠氣缸/回轉氣缸
5	夾手	鋁件定制
6	電磁閥	DC24V
7	調速閥	SL4-01
8	氣源過濾器	AFC2000
9	光電傳感器	多種規格
10	磁性傳感器	CS1G
11	減速電機	24V
12	PLC主機	S7-1200
13	信號轉換器	24v
14	PLC傳感器信端子臺	24v
15	PLC下載線	3米

（3）檢測分揀單元
檢測分揀站是通過各種傳感器檢測，通過檢測輸出對應的信號，也可以根據顏色和材質（金屬和非金屬）進行檢測分揀，把合格或指定的物料傳輸給下一站，由傳感器、分揀滑槽、傳感器、氣缸、傳輸線等機構組成。
1、工作臺：鋁合金
2、供電電源/工作電壓：AC220V/50Hz/DC24V/2A；
3、工作氣壓：0.5MPa
4、PLC：西門子主機模塊。
5、檢測傳感器：光電傳感器、電容傳感器等。

序號	名稱	規格
1	實訓桌	鋁合金型材/鈑金
2	傳輸線	皮帶/鋁件
3	分揀滑槽	鈑金
4	氣缸	筆形氣缸
5	電磁閥	DC24V
6	調速閥	SL4-01
7	氣源過濾器	AFC2000
8	光纖傳感器	漫反射
9	磁性傳感器	CS1G
10	減速電機	10W/24V
11	PLC主機	S7-1200
12	信號轉換器	24v
13	PLC傳感器信端子臺	24v
14	PLC下載線	3米

（4）搬運單元
搬運站是接駁上一站的物料放置傳輸線進行下一站的供料，由物料平臺、氣缸機械手、分揀滑槽、等機構組成。
氣缸規格：雙杠氣杠、手指氣缸、缸檢測傳感器：磁感式。
1、工作臺：鋁合金
2、供電電源/工作電壓：AC220V/50Hz/DC24V/2A；
3、工作氣壓：0.5MPa
4、PLC：西門子主機模塊。
5、檢測傳感器：電感傳感器、限位開關等。

序號	名稱	規格
1	實訓桌	鋁合金型材/鈑金
2	上料機構	上料基座
3	伺服電機	≥200W
4	伺服驅動器	220V
5	絲桿	滾珠
6	氣缸	手指氣缸/雙杠氣缸
7	電磁閥	DC24V
8	調速閥	SL4-01
9	夾手	鋁件定制
10	氣源過濾器	AFC2000
11	限位開關	機械形式
12	光電傳感器
13	磁性傳感器	多種規格
14	PLC主機	S7-1200
15	信號轉換器	24v
16	PLC傳感器信端子臺	24v
17	PLC下載線	3米

（5）倉儲單元
倉儲單元由堆垛機、氣動手抓、≥3*4立庫組成，完成成品工件的倉儲功能。
1、工作臺：鋁合金材質
2、供電電源/工作電壓：AC220V/50Hz/DC24V/2A；工作氣壓：0.5MPa
3、PLC：西門子主機模塊。
4、步進電機：1.5A 角距：1.8度

序號	名稱	規格
1	實訓桌	鋁合金型材/鈑金
2	上料機構	上料基座
3	步進電機	1.5A 角距：1.8度
4	步進驅動器	24V
5	絲桿	滾珠
6	氣缸	回轉氣缸/手指氣缸/雙杠氣缸
7	夾手	鋁件定制
8	立庫	3層4列
9	電磁閥	DC24V
10	調速閥	SL4-01
11	夾手	鋁件定制
12	氣源過濾器	AFC2000
13	光電傳感器	多種規格
14	磁性傳感器	多種規格
15	限位開關	機械形式
16	PLC主機	S7-1200
17	信號轉換器	24v
18	PLC傳感器信端子臺	24v
19	PLC下載線	3米

五、配套常用工具
包含萬用表、電筆、電工膠布、尖嘴鉗、斜口鉗、活動扳手、剝線鉗、十字螺絲刀、一字螺絲刀、內六角 1 套、工具箱等。
六、實訓項目
（1）供料站實訓項目
1、供料機構部件安裝；2、氣路連接與調整；3、電路接線；4、傳感器調試、電路校對；5、變頻器基本操作面板的功能認識和參數設置；6、觸摸屏的界面設置、變量連接及下載運行；7、編制PLC程序與調試。
（2）加工站實訓項目
1、加工站機械部件安裝；2、氣路連接與調整；3、電路接線；4、傳感器調試、電路校對；5、編制PLC程序與調試。
（3）檢測分揀站實訓項目
1、搬運站機械手等部件安裝；2、氣路連接與調整；3、電路接線；4、傳感器調試、電路校對；5、編制PLC程序與調試。
（4）搬運站實訓項目
1、檢測分揀站機械部件安裝；2、氣路連接與調整；3、電路接線；4、傳感器調試、電路校對；5、PLC控制伺服電機的調試；6、編制PLC程序與調試。
（5）倉儲站實訓項目
1、堆垛機兩軸單元的機械部件安裝；2、氣路連接與調整；3、電路接線；4、傳感器調試、電路校對；5、步進驅動及電機調試；6.編制PLC程序與調試。
七、操作終端及桌椅
（1）操作終端*1臺
1）CPU：不低于intel i5 十代或以上
2）內存：≥16GB DDR4 2666MHz 內存
3）硬盤：≥1T HDD +≥256GSSD
4）核心顯卡：性能不低于英特爾UHD630
5）網卡：集成10M/100/1000MB自適應網卡
6）電源：≥180W 電源
7）鍵鼠：有線鍵盤、有線鼠標；
8）顯示器：≥21.5英寸，分辨率≥1920×1080
（2）桌椅*1套
1、規格：約長800mm、寬800mm、高750mm，E1級環保板，架子加厚4.0厘米方管，管壁厚度≥1.0mm。
2、桌面：貼面材料采用可彎曲防火板飾面；桌角圓角處理；加三面擋板高30厘米；基材采用環保生態夾板，經過防蟲、防腐的化學處理，強度高、剛性好且其表面握釘力及靜曲強度達到國際標準，達到國家環保E1級標準。臺面封邊采用高溫膠。高度耐磨、抗沖擊性強，在高溫情況下持續耐高溫，便于使用者清潔保養等功能特點。
3、桌架：模具化鋼制框架；鋼腳尺寸≥40mm*40mm方管, 厚度≥1.0mm，橫梁采用≥40*20mm方管，厚度≥1.0mm。
4、椅子尺寸：約24*33*45cm；凳面采用E1級三聚氰胺防火板；凳子結構為鋼架結構，25*25mm方管，采用壁管厚度1.0mm，結實耐用；凳腳含腳墊。

---
