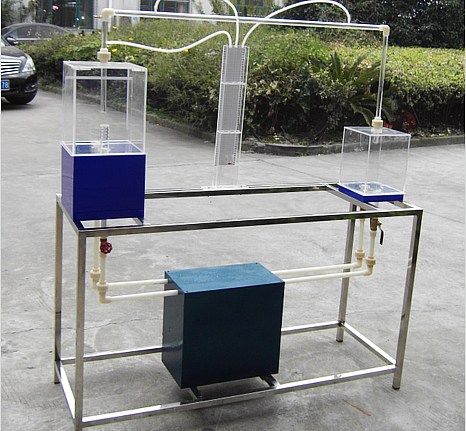

自循環虹吸實驗臺

一、自循環虹吸實驗臺-實驗目的：
1、演示虹吸的成因和破壞及管中壓強分布。
2、可用于虹吸原理及其應用的實驗教學。
3、測量虹吸管真空度，并確定最大真空域，滿足供定性分析虹吸管流動的能量轉換特性。

二、主要配置：
1、虹吸管
2、蓄水箱
3、水泵
4、高位水箱
5、測壓管
6、閥門
7、自循環裝置
8、不銹鋼框架。
三、技術參數：
1、虹吸管徑：φ30mm，高度：1000mm。
2、采用低噪聲無銹蝕環保型小水泵，最高揚程：10m，額定流量：12L/min，功率：120W。
3、為了起動時虹吸管內抽真空充水，設有自吸抽氣裝置，操作簡便。
4、測壓計為透明有機玻璃，可顯示測量各測點的真空度以及在管中的壓強分布。
5、運行環境：溫度0-400C，相對濕度：≤90%RH，電源：220V/50Hz，可連續操作。
6、測壓管直徑：φ8mm，壓差計內的指示液為水，無毒、使操作更為安全。
7、實驗所用的流體--水為全循環設計。
8、其他管路、閥門、整體框架：不銹鋼材質。
9、外形尺寸：1200×500×1700mm。

---
