液體流線儀[油槽流線臺]

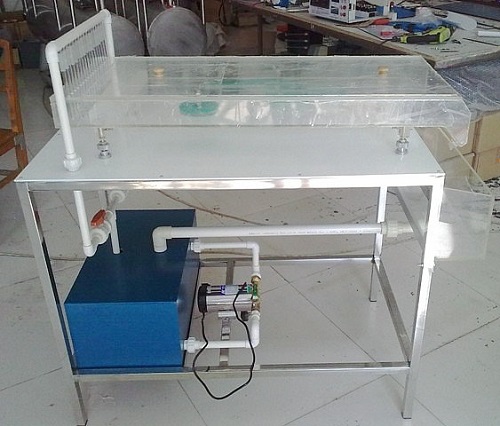

一、MYLT-39液體流線儀[油槽流線臺] 利用有泡沫的變壓器油流經導葉時形成的流線，觀察流線經過不同試件表面時的變化。

二、技術參數：
1、外形尺寸：1000×400×1000mm
2、工作電壓：220V   功率：80W
3、、運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：220V/50Hz，可連續操作。
4、油泵：采用低噪聲潛入式小型油泵，功率：90W。
5、試件：機翼、圓柱體、突擴、突縮（反放突擴、突縮），材質透明有機玻璃。
6、供油箱：容積約25L，優質PVC材質。
7、油盤：尺寸：350×80mm，整體透明優質有機玻璃材質，便于觀察實驗想象。
8、油盤調整螺栓：304不銹鋼材質，便于調節油盤坡度及總體平衡。
9、實驗所用的流體為全循環設計。
10、框架及臺面均為304不銹鋼材質，結構緊湊，外形美觀，操作方便
11、框架為可移動式設計，帶腳輪及禁錮腳
二、主要用途：利用有泡沫的變壓器油流經導葉時形成的流線，觀察流線經過不同試件表面時的變化。
三、主要配置：循環油箱；油泵；油槽；流線發生器；移動實驗臺；圓柱形、機翼形工件
四、實驗?zāi)康模?/strong>
1、觀察液體繞經不同固體壁面的變化。
2、研究液流在模型試件出口和入口的流線變化。

---
