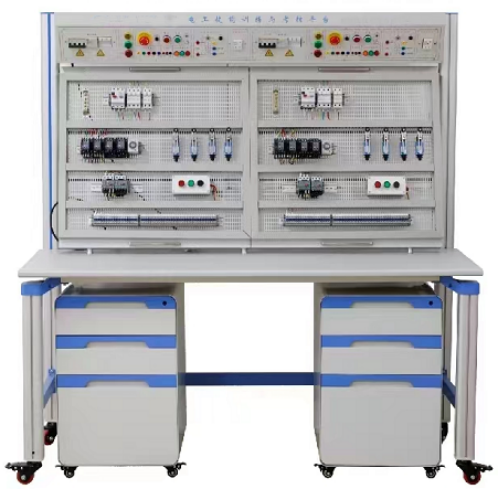

電氣裝配技能實訓裝置

一、MYDQ-23D 電氣裝配技能實訓裝置-特點
1、電氣控制線路元器件都裝在網孔板上，操作方便、更換便捷，易擴展功能或開發新實訓；
2、操作臺只需三相四線的交流電源即可投入使用，占地面積小，節約用房、減少基建投資；
3、設有電壓型漏電保護器和電流型漏電保護器，能確保操作者的安全；各電源輸出均有監示及短路保護等功能，各測量?jī)x表也均有可靠的保護功能，使用安全可靠；
4、實訓臺為雙人座，即可以兩個同學同時進行實訓，電源獨立，互不干擾。

二、技術指標
1、設備的材料：鈑金、鋁合金結構；
2、電源輸入：三相AC 380V ±10% 50HZ 三相五線；
3、固定交流輸出：三相五線 380V 接插式2組、220V接插式2組、220V插座式4組
4、可調直流輸出： 0～24V/2A連續可調2組（帶有指針電壓、指針電流表實時監控電源變化）；
5、接口及儀表：指針式電壓表 2 只，時刻監控電網電壓變化；
6、保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤30mA。
三、實訓項目舉例
1、照明電路安裝連接實訓；
2、日光燈連接實訓；
3、單相電能表的應用；
4、電動機點動與連續轉動電路連接實訓；
5、按鈕聯鎖的電動機正、反轉電路連接實訓；
6、接觸器聯鎖的電動機正、反轉電路連接實訓；
7、接觸器和按鈕雙重聯鎖的電動機正、反轉電路連接實訓；
8、兩地控制的電動機控制電路的安裝；
9、按鈕切換的Y－△啟動控制電路的連接實訓；
10、時間繼電器切換的Y－△啟動控制電路的連接實訓；
11、電動機往返行程控制電路連接實訓；
12、電動機順序啟動控制電路連接實訓；
13、電動機定時運轉控制電路連接實訓；
14、按鈕切換的雙速電動機控制電路連接實訓；
15、時間繼電器切換的雙速電動機控制電路連接實訓；
四、配置清單
1、主要部分

序號	名稱	單位	數量	備注
1	電氣裝配實訓裝置	臺	1	材料：鋼鋁結構；符合國家相關環保要求；輸入電壓：AC 380 V±10% 50 Hz 三相五線；容量：＜1.5 kVA；實 驗 屏：用于掛置網孔掛板，安裝元件。
2	電氣元件	套	2
3	實訓電機	臺	1	MY-01	三相異步電動機 （380V，單速） PN(W):60、nN(r/min):1400、 UN(V)：三相 AC 380 IN(A):0.33、連接組別：△/Y
		臺	1	MY-02	三相異步電動機（380V，單速帶離心開關） PN(W):60、nN(r/min):1400、UN(V):三相 AC 380 IN(A):0.33、連接組別：△/Y
		臺	1	MY-03	三相雙速異步電動機 PN(W):40/25、nN(r/min):2800/1400、UN(V):三相 AC 380 IN(A):0.25/0.2、連接組別：△/2Y
4	安全連線	套	1
5	常用工具	套	1	一字螺絲刀、十字螺絲刀、斜口鉗、剝線鉗、壓線鉗、數字萬用表
6	電力拖動仿真教學實訓考核軟件	套	1	內設電力拖動典型電路，模擬線路電流流向各元件動作等，模擬生動形象，使學生更容易接受、掌握。
7	機床模擬考核軟件	套	1	考核軟件還具有教學功能，可介紹多種機床的工作原理、線路結構等內容。使用計算機模擬設故考核，使學生從模擬到實物階段性地學習，更容易接受。
8	網孔板	塊	2	用于學生實訓安裝電氣元件、實訓內容的自主創新、實訓內容擴展升級；。網孔板厚度1.5mm，大小755*620mm
9	實驗說明書	套	1	指導學生實訓
