MYLY-51G樓宇工程火災報警及聯動實訓裝置

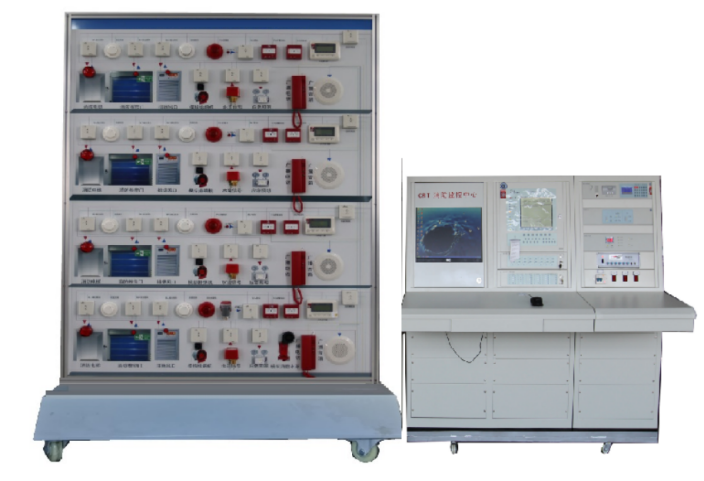

演示平臺參考圖

一、樓宇工程火災報警及聯動實訓裝置-概述：

建筑消防仿真系統實訓采用消防聯動實物與實訓模型相結合演示平臺實訓模型，樓宇工程火災報警及聯動實訓裝置采用鋁型材外架+噴塑鋁板制、控制柜系統包含系統含消防自動報警聯動設備、火災監控設備、消防應急照明及疏散、消防應急廣播、可燃氣體火災探測設備、消防送風排煙設備、防火分隔設施等，設備模型電梯門模型、防火卷簾模型、排煙閥模型、送風口模型、風機模型、消火栓模型、消防泵模型、無機布卷簾模型等；并采用開放式、模塊化圖形化設計，強化學生對消防聯動系統、氣體滅火控制、建筑消防電氣、消防控制系統、防排煙系統、等設備的控制原理、電氣接線、編程控制、運行與調試、故障診斷與維護等工程應用能力的培養。
▶二、實驗室安全管理
（1）該系統集成無線遠程實驗臺電源管理系統，終端由2.8寸TFT彩色液晶顯示屏和數據采集模塊組成，實時顯示實驗臺三相電流值、三相電壓值、三相有功功率值、三相無功功率、功率因數、頻率等電參數。
（2）終端具有兩級使用權限：普通權限和高級權限
（3）穩定可靠的互聯網連接：連接可靠性強，網絡數據延遲小。
（4）終端設備與APP緊密結合，通過手機或其他智能移動終端系統監控查詢學生實驗臺的電源開關狀態。
（5）終端設備與云端聯動，實時顯示設備使用功率和歷史曲線，實時監控設備的運行狀態、故障預警和異常報警；設備的電參數和運行狀態會實時的映射到智能移動終端。
（6）可遠程設置實驗臺保護電壓和電流，當輸入電壓或者電流超過保護電壓值或者保護電流值自動切斷實驗臺電源保護設備，并推送信息到教師控制端。
（7）預付費功能，在APP端可以給電表設備進行電量充值，剩余電量為0.00kWh時自動拉閘斷電；帶有余額不足提醒功能，余額不足時自動上報到云端。
（8）APP可以顯示總有功電量和歷史小時電量/日電量/月電量/年電量統計記錄。
（9）設備分享功能，通過APP可以把設備分享給其他成員。
2、結構組成與功能
1.1、模型設備
（1）模擬平臺由標準規格的鋁合金工業型材制作平臺，配置鋁塑彩繪板相鉗安裝。規格定制尺寸約：長1800*寬2300*厚200mm
（2）聯動控制單元
安裝有消防廣播，電話單元，火災自動報警單元、消防聯動單元、消防照明控制單元和模型控制單元等。尺寸約：長600*寬600*高1800MM
（3）設有進線電源總開關，具備漏電、短路和過載保護功能。
（4）消防廣播/電話單元
裝有智能總線制消防電話主機、廣播功率放大器、總線制固定式消防電話分機、壁掛式廣播音箱等器件，通過消防控制分析，可實現消防電話主機與分機的通訊操作。
（5）火災自動報警單元
火災自動報警單元安裝有點型光電感煙探測器、差定感溫探測器、智能可燃氣體泄露探測器、手動報警按鈕、消防警鈴、編碼單輸入/單輸出模塊等器件，通過消防系統中各探測設備進行報警，實現對防排煙設施、消防水泵、消防電梯、防火卷簾、非消防電源切換等的聯動控制。
（6）消防聯動控制單元
消防聯動控制單元裝有模擬消防泵、模擬正壓風機、模擬排煙風機、模擬防火卷簾門、消防電梯控制、非消防電源切換等器件，通過編碼設置，可實現相應的聯動控制。
（7）照明單元
照明單元包括應急照明和模擬室內照明兩部分。
模擬應急照明包含應急照明配電箱、應急照明燈、逃生指示牌等，通過編碼設置，可實現應急情況下的照明和逃生指示。
模擬室內照明包含配電盒、照明燈控制開關、插座控制開關、照明燈具、插座、延時開關、穿線管等，通過安裝、連線，可完成對照明和插座的智能化控制。
（8）防火卷簾模型
防火卷簾采用卷簾門模擬，控制模塊、卷簾控制器等組成
（9）消火栓模型、消防泵模型
消火栓模型、消防泵模型采用小型風機，控制模塊，中間控制斷電器等組成
（10）防排煙系統
防排煙系統采用圖形化風道，風口模型、合理布置小型風機，中間控制等組成
（11）設備系統參數
1、火災報警控制器(聯動型)
（1）采用192×64點陣液晶顯示，可同屏顯示4行12列漢字信息
（2）可以現場編輯總線設備的區、層、狀態、類型、安裝位置等信息
（3）256條事件記錄，記錄控制器運行中的各種事件，可隨時查閱
（4）可以現場編輯聯動公式
（5）2個總線回路，可連接254個現場器件
（6）1個 RS485 通訊口，用于同火災顯示盤、設備操作盤、滅火控制盤進行通訊，可接16臺火災顯示盤；2臺設備操作盤；4臺（8區）滅火控制盤
2、火災顯示盤
GK722火災顯示盤通過 RS485 通訊總線與火災報警控制器聯網，采用192×64點陣液晶實時顯示本樓層的各種事件信息，使本樓層的工作人員能夠及時、準確地了解本樓層的消防事件，從而迅速地采取相應措施。
3、探測器
配備可燃氣體探測器、智能光電感煙探測器和差定溫火災探測器等三種探測器。
4輸入模塊、控制模塊
輸入模塊主要用于壓力開關等信號檢測，控制模塊主要用于控制排煙閥、送風閥、卷簾門等設備。
5、聯動盤現場接口
（1）2線控制，接線部分簡潔方便，輕松實現啟�；卮鸸δ�；
（2）兩種輸出控制方式可供選擇，電平輸出和脈沖輸出。
6、手動報警按鈕
火災發生時，按下有機玻璃片，按鈕的火警燈點亮，同時向控制器發出火警信號；
7、消防栓按鈕
火災時按下壓片控制器報警，點亮火警指示燈(紅)，同時輸出一組外控空接點，啟動消防泵時，接入啟泵回答信號，啟泵指示燈點亮(綠色)，復位時，滑下滑動蓋，按下復位按鈕。
8聲光報警器、警鈴
現場發生火災接到控制信號后，發出強烈的聲音警報信號，以達到提醒現場人員注意的目的。
9、電子編碼器完成現場設備的編碼、設備類型與靈敏度的更改等功能。
10、廣播錄放盤：
廣播錄放盤一套，要求采用計算機控制技術，整機高可靠、操作簡潔直觀，多項自動功能，體現以人為本的設計思想。
上電方式（復位、正常、線路1），四種鐘聲后面板可置，方便用戶遙控電源啟動。
32分鐘99段電子錄音機，聯動自動錄音，事故狀態下無人值守自動播放。
采用TF卡放音機，自動翻面、循環播放，非事故狀態下自動播放。
完美的話筒工作系統：手持鍵控啟動、“叮咚”提示音進入、小音量背景音樂、防音頻回饋肅叫、軟切換音源、循環放音可選。兩個各自獨立的音頻輸出口：事故廣播輸出口和正常廣播輸出口。
11、功率放大器：
功率放大器二套，要求選全觸摸按鍵開關、32級音量數字控制、音量儲存記憶，開機自動賦值、放音音量LED條形顯示表、輸出電平LED條型顯示表、高速反應鎖存式輸出過載保護、輸出短路保護，自動復原、開機延時輸出保護、供電具有欠壓和過壓保護采用大型散熱器散熱，并有過熱保護功能過載顯示燈，告警顯示燈，告警輸出時可供給聯動控制器信號外控啟動端口，自動上電，實現語音報警廣播的聯動功能
供電電源：直流供電型：DC24V±4V；交直流供電型：AC220V，DC24V±4V；
交流供電型：AC220V
輸出特性：定壓120V
使用條件：①溫度：－10℃至40℃ ②濕度：≤90%RH
儲存條件：①溫度：－15℃至45℃ ②濕度：≤80%RH
諧波失真：63Hz-16KHz ≤5%
頻率特性：63Hz-16KHz ≤1dB
輸入電平：0 dB
輸入阻抗：平衡式 600（歐姆）
信噪比：①低阻傳聲器：≥55dB
②線路輸入：≥70dB
電壓調整率：≤2dB
12、火警對講電話主機：
火警對講電話主機一套，要求選總線型的，并具有以下全部功能和指標：
實現主機與分機的點對點雙向呼叫及語音對講；
能錄入用戶信息，在有火警發生時自動撥通預設報警電話將用戶信息發送出去；
帶有隔離接口，能夠與網上其它節點通信，接受火災報警控制器傳送的火警和故障信息，或?qū)χv電話的工作狀態傳送給報警控制器；
有自動尋呼功能，能夠在接受到火警或故障信息后，自動撥通用戶設置的自動尋呼號，將火警或故障發生部位發送至用戶尋呼機上；
有不少于5分鐘的對講錄音功能，能自動記錄最近5分鐘內的通話；
能同時與6臺分機對講；
編址分機有兩種形式，一種為帶對講手柄的壁掛型，另一種為墻壁插孔型；
有四組各40個部位的一對一呼叫按鈕。
工作電源：DC26.5V±1V，≤0.5A;
信號制式：DTMF;
失真：≤5%（at 1KHz）;
信噪比：≥40dB;
負載能力：系統可連接多達160臺編址插件，其中可有多達16臺壁掛式編址分機，主機可同時與6臺分機通話;
使用環境：
溫度：-10℃ ～+50℃;
濕度：< 95%（40℃）不結露。
13、火警對講電話分機：
火警對講電話分機4套，要求選同主機配套的。
四、技術指標
1、輸入電源：單相三線制～220V±10% 50Hz；
2、裝置容量：＜2kVA；
3、外形尺寸：1800mm×2300mm×200mm（演示對象）；
4、控制柜尺：600mm×600mm×1800mm
5、安全保護：具有漏電壓、漏電流保護裝置，符合安全標準
五、實訓內容
1、系統設備認識及接線操作
2.、報警控制器、短路隔離器、聯動接口模塊的的安裝與連接
3、火災顯示盤的安裝、連接與使用
4、各種火災探測器的安裝與連接
5、智能輸入、輸出模塊、聲光報警器、報警按鈕的安裝與連接
6、元件地址編碼設置單點操作聯動編程
7、系統的管理操作設備啟停操作
8、系統的數據查詢操作
9、消防泵聯動操作與編程
10、排煙機的聯動操作與編程
11、卷簾門的聯動操作與編程
12、模擬應急照明聯動操作與編程
13、消防廣播部分
（1）廣播主機的操作，火警狀態下緊急廣播的切換操作；
（2）單點廣播，廣播話筒的操作，系統功能設置；
（3）無人執勤時應廣播的自動切換設置
14、消防電話部分
（1）火警通訊主機的操作，系統功能設置
（2）主機與電話分機的通訊操作，分機電話的操作
（3）火警電話通訊廣播的連接與操作
（4）火警電話記錄與錄音的播放操作

友情提示：
1、設備驗收：各采購單位收貨時請檢查樓宇工程火災報警及聯動實訓裝置的貨品外觀，核實樓宇工程火災報警及聯動實訓裝置的數量及配件，拒收處于受損狀態的樓宇工程火災報警及聯動實訓裝置；

2、設備質保：茂育將為各采購單位提供樓宇工程火災報警及聯動實訓裝置產品說明書內的質保條件和質保期，在質保范圍內提供對樓宇工程火災報警及聯動實訓裝置的免費維修，超出條件承諾時提供對設備的有償維修；

3、設備退換貨：各采購單位單方面原因?qū)е碌臉怯罟こ袒馂?zāi)報警及聯動實訓裝置選型錯誤或購買數量錯誤，造成設備的退換貨要求，將不被接受；

4、設備貨期：對樓宇工程火災報警及聯動實訓裝置的發貨期為參考值，如您需要了解樓宇工程火災報警及聯動實訓裝置的精確貨期，請與上海茂育的銷售人員聯系；

5、咨詢電話：如各采購單位對樓宇工程火災報警及聯動實訓裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關樓宇工程火災報警及聯動實訓裝置的技術咨詢。
