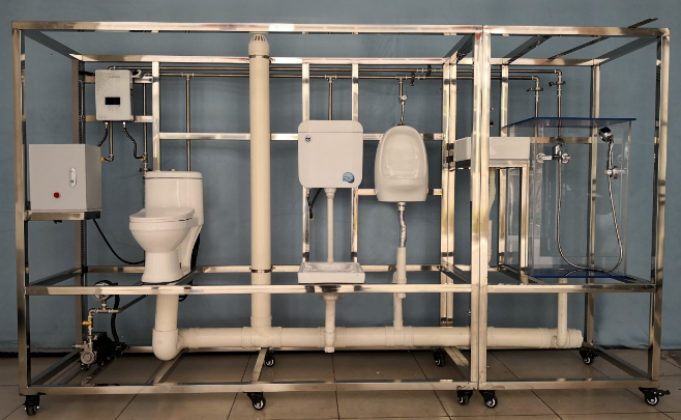

MYLY-33A型室內給排水備安裝與控制實驗裝置

一、室內給排水備安裝與控制實驗裝置-實驗目的
1.給排水設備安裝教學演示；
2.配備衛生間給水排水管道系統、水泵、電路控制系統等，能夠進行動態演示。

二、技術參數
1.故障設置：演示水循環，排水給水，管道安裝等；
2.工作電源220V、安全保護：具有接地保護、漏電保護、過流保護；
3.電氣線路安裝要求：布置線槽，電源線、控制線等線材規范整理，具有絕緣、防弧、阻燃自熄等特點；
4.裝置外形尺寸：3500mm×700mm×1900m。
三、主要配置
  1.淋浴房：
主要由透明有8MM機玻璃構成，里面裝配花灑水龍頭。
  2.衛生室：
由洗臉盤、大便器、小便器、蹲便器各一套知名品牌陶瓷衛浴組成。
  3.排水系統：
由排水管道和水處理單元等組成。排水管路主要采用UPVC 管進行設計，可進行UPVC 管的切割、粘接、安裝和通水試驗操作。
  4.冷水給水系統：
主要有給水箱、給水泵、給水管道、壓力變送器、流量計、水龍頭和淋浴頭等組成。管路采用不銹鋼復合管進行設計，可進行不銹鋼的切割、安裝和通水試驗操作；通過轉子流量計可以完成用水量的計量。
  5.熱水給水系統：
主要有電加熱鍋爐、熱水給水管道、水龍頭和淋浴頭等組成。管路采用PPR管進行設計，可，可對鍋爐進行溫度調節控制操作。
6、供水管道系統：
主要由PVC管道、PPR管道、不銹鋼管道、組成�？蛇M行PVC、PPR 、不銹鋼管道管的切割、熔接、安裝和通水試驗操作。
四、實驗臺控制智能模塊（
本模塊可控制整機工作環境，確定系統的工作穩定，可保護學生的實訓時的穩定和安全，關鍵時可切斷總電源。：
1)、智能模塊模塊可檢測、監控裝置系統的交流電源的電壓，在測量過壓時，設備過載保護、能夠采集被監控設備交流電源的電流值，在測量過流值時，設備過載保護、能夠采集被監控設備交流用功功率溫度、在測量過溫時，設備過載保護
2）、軟件平臺：
電流、電壓溫度、并通過CAN /GSM通訊上傳到監控主機或監控云平臺，監控主機或云平臺可以判斷被監控電源的運行狀態，如電壓，電流，電流和溫度。
3）、工作電源額定電壓AC220V、功耗正常監視狀態≤2W 報警狀態≤2.5W、
4）監控報警過壓（115%）、欠壓（80%）過流、電流（50~1000mA）。
5）、溫度：50-120度、漏電報警：50-1000MA連續可調、漏電報警通道：1路、溫度報警：4路。
6）電流檢測通道：1路、電壓檢測通道：3路。
7）報警方式：APP遠程報警觸點容量AC 220V/3A ，DC 30V/3A、
8）通訊接口   通訊/GPRS通訊(選配)有效通訊距離≤1km.
9)、通過手機可下載APP軟件控制系統，或者電腦通過軟件監控，
10)、傳感器:電流互感器及電流互感器：使用2000:1。如果實際使用互感器和產品配,置不同，多咯溫度傳感器使用的是100K特性的熱敏電阻.
11）功能顯示：可顯示電壓、電流、功率

友情提示：
1、設備驗收：各采購單位收貨時請檢查室內給排水備安裝與控制實驗裝置的貨品外觀，核實室內給排水備安裝與控制實驗裝置的數量及配件，拒收處于受損狀態的設備；
2、設備質保：茂育將為各采購單位提供室內給排水備安裝與控制實驗裝置使用說明書和質保期，在質保范圍內提供對室內給排水備安裝與控制實驗裝置的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌氖覂?nèi)給排水備安裝與控制實驗裝置選型錯誤或設備購買數量錯誤，造成室內給排水備安裝與控制實驗裝置的退換貨要求，將不被接受；
4、設備貨期：對室內給排水備安裝與控制實驗裝置的發貨期為參考值，如您需要了解室內給排水備安裝與控制實驗裝置的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對室內給排水備安裝與控制實驗裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關室內給排水備安裝與控制實驗裝置的技術咨詢；
