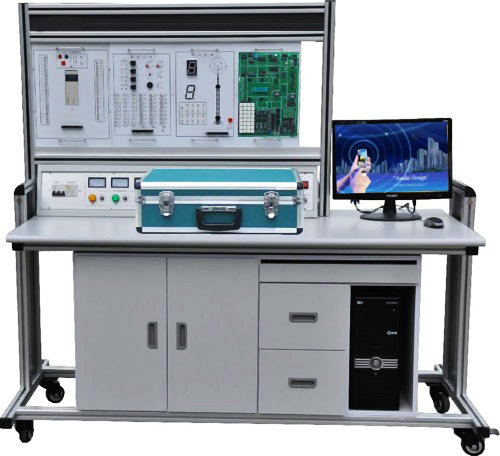

MY-23C PLC可編程控制.單片機開發系統.自動控制原理綜合實驗裝置

一、PLC可編程控制.單片機開發系統.自動控制原理綜合實驗裝置是專為職業院校及中職學校開設的可編程控制器技術及其應用等課程實驗配套設計的，集PLC編程控制器及單片機控制與自動控制原理的實驗掛箱于一體，綜合性強、功能齊全，做到一機多用、資源共享、便于管理，大大節省實驗室�？赏瓿蓡纹瑱C、PLC編程控制器及自動控制原理技術課程的相關教學實訓，是大中院校及中職理想的實驗設備。

二、實驗裝置特點：
1、裝置采用組件多結構更換實驗模塊便捷，如需擴展功能或開發新實驗，只需添加實驗掛箱即可，永不淘汰。
2、雙口接線法 PLC主機與實驗掛箱之間的連接即可采用自鎖緊接插線單線逐點連接，以提高動手動腦能力，加深了解PLC的結構功能，又可通過排線一次性連接，以提高實驗連接速度，與單一連接法相比具有絕對優越性。
3、實驗對象形像逼真，接近工業現場的實際應用，通過本實驗裝置的訓練，學生很快就能適應現場的工作。
4、采用三菱FX系列可編程控制器，功能強大，性能優越，采用模塊化設計，組合靈活。
5、組態棒圖教學采用MCGS工控組態軟件，所有實驗都已編輯出形象直觀、動感強、教學效果好的組態棒圖，進行實驗動態跟蹤教學。
三、實驗裝置構成：
1、PLC可編程控制器實驗臺：提供三相電源，直流穩壓電源及安全保護裝置
2、PLC可編程控制器實驗裝置(掛箱規格：40×24×6 cm)：
（1）PLC001 交通信號燈PLC自動控制實驗掛箱
（2）PLC002 攪拌器的PLC自動控制實驗掛箱
（3）PLC003 LED數碼管顯示PLC自動控制實驗掛箱（實物）
（4）PLC004 四層電梯的PLC自動控制實驗掛箱（實物）
（5）PLC005 加工中心刀具庫選擇控制實驗掛箱（實物）
（6）PLC006 藝術彩燈造型的PLC控制實驗掛箱
（7）PLC007 電機的自動控制實驗掛箱（實物）
（8）PLC008 步進電機的PLC控制實驗掛箱（實物）
（9）PLC009 模擬電視發射塔實驗掛箱
（10）PLC010 自動送料裝車系統實驗掛箱
（11）PLC011 自動售貨機實驗掛箱
（12）PLC012 自動成型系統實驗掛箱
（13）PLC013 水塔自動供水系統實驗掛箱
（14）PLC014 郵件自動分揀系統實驗掛箱
（15）PLC015 自動洗衣機系統實驗掛箱
（16）PLC016 電鍍系統實驗掛箱
（17）PLC017 繼電器控制實驗掛箱（一）
（18）三相鼠籠電動機380V Y /△接法
（19）基礎實驗掛箱
3、PLC可編程控制器操作桌
4、編程應用軟件
5、仿真教學軟件
6、工控組態軟件
7、PLC可編程控制器（接口都已引到面板）及轉接通迅電纜。
8、51/96/8088/8086三合一單片機實驗開發系統（包括系統主板、軟件、步進電機實驗模塊、溫度自動控制實驗模塊、直流電機實驗模塊、音響模塊等）。
9、電腦或手持編程器（用戶自備或代購）
四、技術性能
1、輸入電源：三相四線電源，輸入時指示燈亮。
2、電源輸出：有漏電型保護器、過載、短路保護裝置。
A．三相四線380V輸出，由三只電壓表指示輸出電壓
B．～220V通過安全插座輸出
C．+24V/2A直流穩壓輸出（數顯）
D．+5V/1A直流穩壓輸出（數顯）
E．±12V/1A直流穩壓輸出（根據裝置需求而定）
3、PLC可編程控制器：三菱FX1N-40mR（輸入24點，輸出16點）
4、重量：100Kg
5、外形尺寸：160×75×150 cm
6、實訓桌為亞光密紋噴塑鋁合金結構，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方，桌子右邊有抽屜，下部左邊有元件儲存柜。
五、 基本實驗項目：
1、PLC可編程控制器實驗系統：

1．與、或、非邏輯功能實驗
2．定時器、計數器功能實驗
3．跳轉、分支功能實驗
4．移位寄存器實驗
5．數據處理功能實驗
6．微分、位操作實驗
7．交通信號燈PLC自動控制實驗
8．攪拌器的PLC自動控制實驗
9．LED數碼官顯示PLC自動控制實驗（實物）
10．四層電梯的PLC自動控制實驗（實物）
11．加工中心刀具庫選擇控制實驗（實物）

12．藝術彩燈造型的PLC控制實驗
13．電機的自動控制實驗（實物）
14．步進電機的PLC控制（實物）
15．模擬電視發射塔實驗實驗
16．自動送料裝車系統控制實驗
17．自動售貨機實驗
18．自動成型實驗
19．水塔自動供水控制系統實驗
20．郵件自動分揀實驗
21．自動洗衣機控制系統模擬實驗
22．電鍍過程控制實驗

23、三相鼠籠式異步電動機點動和自鎖PLC控制(實物)
24、三相鼠籠式異步電動機聯動正反轉PLC控制(實物)
25、三相鼠籠式異步電動機帶延時正反轉PLC控制(實物)
26、三相鼠籠式異步電動機Y/△轉換起動PLC控制(實物)
27、MCGS組態棒圖實驗教學,利用已編輯好組態棒圖,對以上任何實驗進行動態跟蹤教學實驗
28、針對實驗項目的具體要求，學生自行編輯組態棒圖進行實驗。
2、單片機實驗系統：MCS-51單片機實驗.軟件實驗.外部數據存儲器擴展；

實驗一清零程序
實驗二拆字程序
實驗三拼字程序
實驗四數據區傳送子程序
實驗五數據排序實驗
實驗六查找相同數個數
實驗七無符號雙字節快速乘法子程序

實驗八多分支程序
實驗九脈沖計數（定時/計數實驗）
實驗十電腦時鐘（定時器、中斷器綜合實驗）
實驗十一二進制轉換到BCD
實驗十二二進制轉換到ASCII
實驗十三八段數碼管顯示
實驗十四鍵盤掃描顯示實驗

硬件實驗：自搭接硬件電路實驗提示

實驗一 P1口亮燈實驗
實驗二 P1口轉彎燈實驗
實驗三 P3.3輸入，P1口輸出
實驗四工業順序控制（中斷控制）
實驗五 8255 A.B.C輸出方波
實驗六 8255 PA口控制PB口
實驗七 8255控制交通燈
實驗八簡單I/O口擴展實驗
實驗九 A/D轉換實驗
實驗十 D/A輸出方波
實驗十一電子音響

實驗十二繼電器控制
實驗十三步進電機實驗
實驗十四 8253方波
實驗十五串并轉換實驗
實驗十六外部存儲器擴展實驗
實驗十七 MCS-51串行口應用實驗㈠雙機通信
實驗十八 MCS-51串行口應用實驗㈡與PC機通信
實驗十九溫度閉環控制
實驗二十小直流電機調速實驗
實驗二十一外部中斷（急救車與交通燈）

8088/8086系列微機實驗：軟件實驗

實驗一清零程序
實驗二拆字程序
實驗三拼字程序
實驗四數據區移動
實驗五數據排序實驗
實驗六找“零”個數

實驗七 32位二進制乘法
實驗八多分支程序
實驗九顯示子程序
實驗十鍵盤掃描顯示實驗
實驗十一二進制轉換到BCD
實驗十二二進制轉換到ASCII

硬件實驗：自搭接硬件電路實驗提示

實驗一 8255并行口實驗㈠：A.B.C口輸出方波
實驗二 8255并行口實驗㈡：PA口控制PB口
實驗三 8255并行口實驗㈢：控制交通燈
實驗四簡單I/O口擴展
實驗五 A/D轉換實驗
實驗六 D/A轉換實驗㈠：輸出方波
實驗七 D/A轉換實驗㈠：輸出鋸齒波
實驗八 8259中斷控制器實驗

實驗九定時／計數器：8253方波
實驗十繼電器控制
實驗十一 8251串行通信實驗㈠：自發自收
實驗十二 8251串行通信實驗㈡：與PC通信
實驗十三步進電機控制
實驗十四小直流電機調速實驗
實驗十五溫度閉環控制
實驗十六音頻驅動實驗

MCS-96單片機實驗：軟件實驗

實驗一清零程序
實驗二拆字程序
實驗三拼字程序
實驗四數據區傳送子程序
實驗五數據排序實驗
實驗六查找相同數個數
實驗七無符號雙字節快速乘法子程序
實驗八多分支程序
實驗九定時器1實驗——定時中斷
實驗十定時器T1和T2同時產生中斷

實驗十一 80C196外部中斷實驗
實驗十二 80C196軟件方法產生中斷
實驗十三利用HSI測脈沖寬度
實驗十四利用HSI測量單脈沖寬度
實驗十五利用HSO產生單脈沖
實驗十六利用HSO產生連續脈沖
實驗十七軟件定時器
實驗十八 80C196 A/D轉換實驗
實驗十九利用80C196的PWM產生各種波形
實驗二十二進制轉換到BCD進制轉換到ASCII

硬件實驗：自搭接硬件電路實驗提示

實驗一 P1口亮燈實驗
實驗二 P1口轉彎燈實驗
實驗三 P2.6輸入，P1口輸出
實驗四工業順序控制
實驗五 8255 A.B.C輸出方波
實驗六 8255 PA口控制PB口
實驗七 8255控制交通燈
實驗八簡單I/O口擴展實驗
實驗九 A/D轉換實驗
實驗十 D/A輸出方波

實驗十一繼電器控制
實驗十二 8253方波
實驗十三 80C196串行口實驗
實驗十四 LED七段數碼管顯示實驗
實驗十五鍵盤顯示綜合實驗
實驗十六音頻驅動實驗
實驗十七步進電機實驗
實驗十八直流電機實驗
實驗十九外部中斷（急救車與交通燈）

3、自動控制理論實驗開發系統：

（1）典型線型環節的模擬
（2）二階系統的階躍響應
（3）三階系統的頻率響應
（4）線性系統穩定性的研究

（5）控制系統的校正
（6）典型非線性特性
（7）非線性控制系統特性分析
