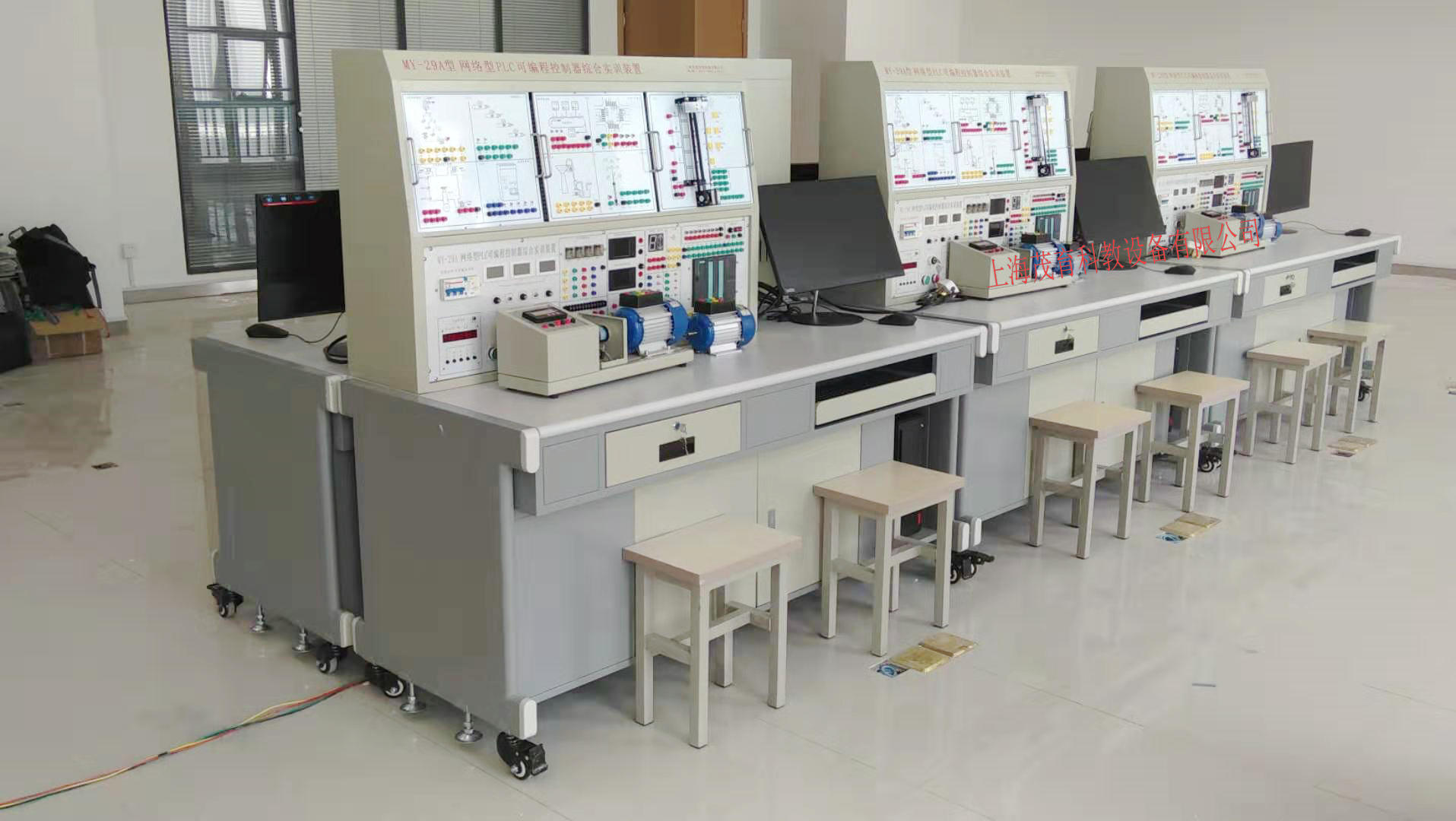

MY-29A 網絡型PLC可編程控制器.變頻調速及電氣控制實驗裝置

MY-29A PLC可編程控制器.變頻調速及電氣控制實驗裝置是專為目前各院校開設的《可編程控制器技術》、《可編程控制器及其應用》等課程實驗配套設計的，集PLC編程控制器、變頻控制、工控組態軟件、仿真教學軟件、實驗掛箱（變頻器控制、觸摸屏控制等）、實物與于一體，綜合性強、功能齊全，做到一機多用、資源共享、便于管理，大大節省實驗室�？赏瓿蓡纹瑱C(jī)、PLC編程控制器、變頻調速技術課程的相關教學實訓。是大中院校及中職理想的實驗設備。
二、實驗裝置特點：
1、裝置采用組件式結構，更換實驗?zāi)K便捷，如需要擴展功能或開發新實驗，只需添加實驗?zāi)K掛箱即可，永不淘汰。
2、雙端口接線法：PLC主機與實驗?zāi)K掛箱之間的連接即可采用自鎖緊接插線單線逐點連接，以提高實驗者動手動腦能力，加深了解PLC的結構和功能，又可通過排線一次性連接，以提高實驗連線速度，與其他廠家單一連線法相比具有絕對的優越性。
3、實驗對象形象逼真，接近工業現場的實際應用，通過本裝置的訓練，學生很快就能適應現場的工作。
4、采用三菱FX1N-40mR可編程序控制器，功能強大、性能優越，采用模塊化設計，組合靈活，用戶可根據不同的需要組成不同的控制系統。
5、組態棒圖教學，采用MCGS工控組態軟件，所有實驗都已編輯出形象直觀、動感強、教學效果好的組態棒圖，進行實驗動態跟蹤教學。
6、實驗項目齊全，含數字量、模擬量、變頻調速、觸摸屏、網絡通訊及電氣控制等。
7、PLC主機的網絡教學實驗：配有RS485網絡通信（也可選擇CC-Link通信，價格另議），教師端電腦（主站）分別跟16臺PLC主機（從站）進行直接通信實驗（即進行1：N通信），任一臺PLC主機（主站）跟7臺PLC主機（從站）進行直接通信實驗（即進行N：N通信）。
三、技術性能
1、輸入電源：三相四線（～380V±10% 50Hz）
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃）
3、裝置容量：300VA
4、重量：160Kg
5、外形尺寸：160×75×150 cm3
四、實訓裝置構成
（一）交流電源控制功能板
1、輸入電源：三相四線電源，輸入時指示燈亮。
2、電源輸出：有漏電型保護器、過載、短路保護裝置。
A．三相四線380V輸出，由三只電壓表指示輸出電壓
B．～220V通過安全插座輸出
C．+24V/2A直流穩壓電源輸出（數顯）
D．+5V/1A直流穩壓電源輸出（數顯）
E．±12V/1A直流穩壓電源輸出（根據裝置需求而定）
（二）控制屏：正面大凹槽內上下設有導軌，實驗?zāi)K掛件在控制屏上位置可任意互換。
（三）實驗桌：鋁木結構
（四）MY-01 PLC主機實驗組件：
1、三菱FX1N-40mR-001 AC/DC/繼電器，內置數字量I/O（24路開關量輸入，16路繼電器輸出）。
2、FX0N-3A模擬量模塊（2路模擬量輸入，1路模擬量輸出）。
3、FX2N-485-BD通信模塊，SC-09通信編程電源，采用RS485網絡通信。
（五）MY-02繼電接觸器控制實驗掛箱（一）
提供交流接觸器、熱繼電器各2只，模擬燈泡1只，控制按鈕3只。
（六）MY-03繼電接觸器控制實驗掛箱（二）
提供交流接觸器2只，時間繼電器1只，能耗制動變壓器、整流二極管、大功率電阻等。
（七）MY-04 觸摸屏實驗掛箱：配有7英寸昆侖通態。
（八）MY-05 變頻器實驗掛箱：選用三菱D720S 0.4KW
（九）溫度閉環控制掛箱
（十）A/D及D/A轉換掛箱
（十一）PLC001 交通信號燈PLC自動控制實驗掛箱
（十二）PLC002 攪拌器的PLC自動控制實驗掛箱
（十三）PLC003 LED數碼管顯示PLC自動控制實驗掛箱（實物）
（十四）PLC004 四層電梯的PLC自動控制實驗掛箱（實物）
（十五）PLC005 加工中心刀具庫選擇控制實驗掛箱（實物）
（十六）PLC006 藝術彩燈造型的PLC控制實驗掛箱
（十七）PLC007 電機的自動控制實驗掛箱（實物）
（十八）PLC008 步進電機的PLC控制實驗掛箱（實物）
（十九）PLC009 模擬電視發射塔實驗掛箱
（二十）PLC010 自動送料裝車系統實驗掛箱
（二十一）PLC011 自動售貨機實驗掛箱
（二十二）PLC012 自動成型系統實驗掛箱
（二十三）PLC013 水塔自動供水系統實驗掛箱
（二十四）PLC014 郵件自動分揀系統實驗掛箱
（二十五）PLC015 自動洗衣機系統實驗掛箱
（二十六）PLC016 電鍍系統實驗掛箱
（二十七）三相鼠籠和電動機 380V Y /△接法 2臺
（二十八）基礎實驗掛箱
五、實訓裝置實驗內容：

1．與、或、非邏輯功能實驗
2．定時器、計數器功能實驗
3．跳轉、分支功能實驗
4．移位寄存器實驗
5．?dāng)?shù)據處理功能實驗
6．微分、位操作實驗
7．A/D、D/A轉換
8．交通信號燈PLC自動控制實驗
9．?dāng)嚢杵鞯腜LC自動控制實驗
10．LED數碼官顯示PLC自動控制實驗
11．四層電梯的PLC自動控制實驗
12．加工中心刀具庫選擇控制實驗
13．藝術彩燈造型的PLC控制實驗
14．電機的自動控制實驗
15．步進電機的PLC控制
16．模擬電視發射塔實驗實驗
17．自動送料裝車系統控制實驗
18．自動售貨機實驗
19．自動成型實驗
20．水塔自動供水控制系統實驗
21．郵件自動分揀實驗
22．自動洗衣機控制系統模擬實驗

23．電鍍過程控制實驗
24．觸摸屏的基本指令演示
25．觸摸屏的LED數碼顯示控制
26．觸摸屏控制的三相鼠籠異步電機變頻調速控制
27．變頻器功能參數設置與操作實驗
28．觸摸屏的溫度PID控制
29．三相異步電機的變頻開環調速實驗
30．基于PLC通信方式的變頻器開環調速
31．基于PLC通訊方式的變頻器閉環調速
32．基于PLC模擬量方式的變頻器閉環調速
33．三相鼠籠異步電機點動控制
34．三相鼠籠異步電機具有自鎖的正轉控制線路
35．三相鼠籠異步電機聯鎖的正反轉控制
36．三相鼠籠異步電機帶延時正反轉控制
37．三相鼠籠異步電機Y/△轉換起動控制
38．接觸器控制串電阻起動控制線路
39．延時控制串電阻降壓起動線路
40．C620車床電氣控制線路
41．MCGS組態棒圖實驗教學
42．利用已編好組態棒圖，進行動態跟蹤教學實驗
43．針對實驗項目的具體要求，學生自行進行實驗

六、配置清單

名稱	型號/材質		數量	單位

實驗屏	鋁合金		1	臺
電源控制箱	鋼質噴塑		1	臺
實驗桌	鋁木結構		1	張
PLC主機	FX1N-40MR		1	臺
學生凳	塑鋼結構		2	張
PLC主機	FX1N-40MR		1	臺
模擬量模塊	FX0N-3A		1	套
通訊電纜	SC-09及觸摸屏通訊電纜		1	套
通訊模塊	FX1N-485BD		1	塊
實驗掛箱	交通信號燈的PLC控制		1	塊
	攪拌器的PLC自動控制		1	塊
	LED數碼管PLC控制		1	塊
	四層電梯的PLC控制		1	塊
	加工中心刀具庫選擇控制		1	塊
	藝術彩燈的PLC控制		1	塊
	電機的自動控制		1	塊
	步進電機的PLC控制		1	塊
	基礎實驗		1	塊
	水塔自動控制		1	塊
	洗衣機自動控制		1	塊
	郵件分檢系統		1	塊
	自動售貨機		1	塊
	自動成型系統		1	塊
	模擬電視發射塔		1	塊
	自動送料裝車系統		1	塊
	電鍍自控系統		1	塊
	繼電器控制實驗掛箱（一）		1	塊
	繼電器控制實驗掛箱（二）		1	塊
	A/D及D/A 溫度閉環控制掛箱		1	塊
	觸摸屏掛箱（昆侖通態7寸屏）
	變頻器實驗掛箱（D720S）（變頻器：三菱FR-S520）		1	塊
電機導軌	220V 180W三相電機含導軌和1024線編碼器		1	臺
電機導軌	380V180W三相電機		1	臺
軟件	演示板原程序及三菱編程軟件	仿真教學軟件	1	套
	演示板原程序及三菱編程軟件	工控組態軟件
		單片機演示程序
說明書	上冊		1	冊
說明書	下冊		1	冊
連接線	紅色自鎖線50CM		30	條
	黑色自鎖線50CM		2	條
	系統排線50P		1	條
	黃色20CM自鎖線		10	條
	藍色（短線）自鎖線		10	條

友情提示：
1、設備驗收：各采購單位收貨時請檢查網絡型PLC可編程控制器、變頻調速及電氣控制實驗裝置的貨品外觀，核實網絡型PLC可編程控制器、變頻調速及電氣控制實驗裝置的數量及配件，拒收處于受損狀態的網絡型PLC可編程控制器、變頻調速及電氣控制實驗裝置；

2、設備質保：茂育將為各采購單位提供網絡型PLC可編程控制器、變頻調速及電氣控制實驗裝置產品說明書內的質保條件和質保期，在質保范圍內提供對網絡型PLC可編程控制器、變頻調速及電氣控制實驗裝置的免費維修，超出條件承諾時提供對網裝置的有償維修；

3、設備退換貨：各采購單位單方面原因?qū)е碌?/span>網絡型PLC可編程控制器、變頻調速及電氣控制實驗裝置選型錯誤或購買網絡型PLC可編程控制器、變頻調速及電氣控制實驗裝置的數量錯誤，造成本裝置的退換貨要求，將不被接受；

4、設備貨期：網絡型PLC可編程控制器、變頻調速及電氣控制實驗裝置的發貨期為參考值，如您需要了解本網絡型PLC可編程控制器、變頻調速及電氣控制實驗裝置的精確貨期，請與茂育的銷售人員聯系；

5、咨詢電話：如各采購單位對網絡型PLC可編程控制器、變頻調速及電氣控制實驗裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關網絡型PLC可編程控制器、變頻調速及電氣控制實驗裝置的技術咨詢。
