MYDPJ-03單片機實訓與畢業設計開放式訓練系統
依據國家人力資源與社會保障部《技工院校工學結合課程教學改革試點工作方案》設計，圍繞典型工作任務（即FMS）確定課程目標，選擇課程內容，制定專業教學計劃，根據國家職業標準中相關內容，將機電工學結合中有關“數字電子”、“模擬電子”、“單片機應用技術”、“高頻電子”及“無線電技術”通過工作任務的訓練有機結合在一起，實現將典型工作任務量化為多各子任務，循序漸進的貫徹以任務引領、項目驅動、模塊化教學的新理念，遵循教學規律，利用多媒體教學、網絡教學及情景化教學的先進手段，將復雜的知識點簡單化，深?yuàn)W的理論點明晰化，貼近實際的企業工作內容與流程，將實訓車間與企業、實訓老師與企業職員、實訓內容與工作任務真正融合為一，達到工學結合教學目的。

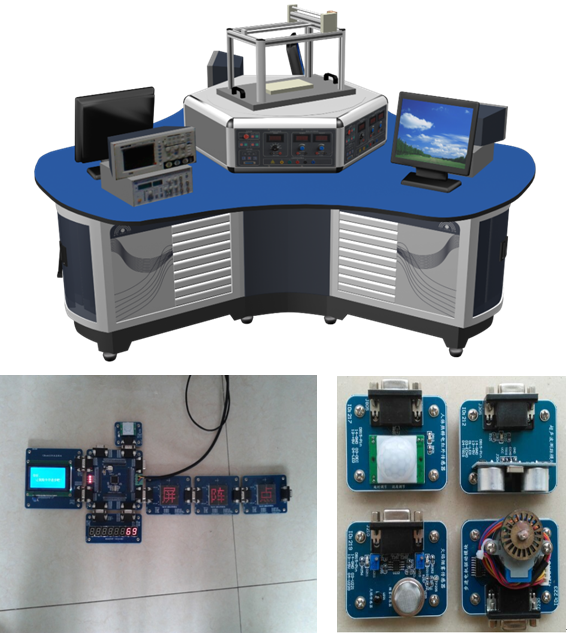

該套設備采用3邊弧形工作島設計，自由組合的新思路，學員可根據實訓項目的要求組合成相應的實訓電路，面板采用一次成型輕觸式高檔面板，達到“教”、“培”、“考”目的，設備組合簡單使用方便布局科學整齊美觀，擴展升級容易 。同時采用了彩色蝕刻新工藝、鋼制噴塑新工藝等先進工藝。適用于職業院校、技工學校等用于電工基本技能的實訓考核。
二、技術參數：
1、工作電源： 三相五線 AC380V±5% 50Hz
2、安全保護： 漏電保護（動作電流≤30mA），過流保護，熔斷器保護
3、額定功率： 2KW
4、環境溫度： -10℃～40℃
5、相對濕度： ≤85%
6、外形尺寸：2500mm（直徑）×775mm（高）；
電子創新：便攜式
三、產品結構：
1、技能工作島由三邊形工作臺、六邊形電源控制屏及典型工作任務組成，能同時容納6名學生在設備上進行操作。
2、三邊形工作臺：桌體采用§1.5mm厚的優質鞍鋼盒裝鋼板做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑，整機既堅固耐用，又美觀大方。工作臺分三邊六工位設計，每工位設置有弧面雙開門式存儲柜及鍵盤支架，可放置計算機主機，，工位與工位之間采用圓弧形過渡板連接。桌面為三邊形結構，采用25mm厚的實芯理化板，外表面貼防火板，經數控設備銑削加工成型，桌邊倒圓弧處理，美觀安全。工作臺直徑為2500mm，高度按人體工程學要求設計，為755mm。
3、六邊形電源控制屏：電源控制屏采用六邊形結構，與工作臺相對應�？蚣懿捎�30 R的半圓形鋁型材經過專用連接件組裝，頂面與底面采用§1.2mm厚的優質鋼板連接。六個作業面均配置有實訓電源及接口控制系統，控制面板按鍵為薄膜輕觸式設計，具有漏電保護、短路保護功能。電源控制屏頂面采用10mm厚的鋁框包邊，內置有直徑為850mm的多角度公共操作平臺，公共操作平臺能360°旋轉，能做120°定位，平臺頂板采用10mm厚的鋁板加工成型，能載重約60Kg的典型工作任務。
四、總體要求
1、電子實訓與畢業設計開放式訓練系統，要求由電子模塊、便攜式實驗箱和模塊儲存柜、開發工具等四部分組成。
2、*電子積木式拼接方式，可進行軟連接和硬連接。
3、模塊接口統一、協議統一。
4、功能電路及器件符合工業標準。
5、便攜式實驗箱要方便學生攜帶的，學生可以將自己選做的電子模塊存放在便攜式實驗箱中，模塊儲存柜按需求數量定制，以存放閑置的電子模塊。
五、硬件配置及指標
1、基礎硬件配置
MS51單片機模塊
STM32單片機模塊
LCD12864點陣液晶模塊
LED16X16點陣模塊
八位數碼管模塊
獨立鍵盤與矩陣鍵盤模塊
RS232通信模塊
USB接口模塊
火焰?zhèn)鞲衅髂K
煙霧傳感器模塊
超聲波傳感器模塊
光敏傳感器模塊
人體熱紅外傳感器模塊
溫濕度傳感器模塊
聲音傳感器模塊
繼電器模塊
直流電機模塊
步進電機模塊
交通燈模塊
2.4G射頻收發模塊
Wifi模塊
GSM/GPRS模塊
時鐘模塊
語音播放模塊
功放模塊
儲存器模塊
接口引腳轉接模塊
2、綜合硬件模塊
AVR單片機模塊
EPM240邏輯模塊
RS485總線通信模塊
CAN總線通信模塊
震動傳感器模塊
三軸加速度/角速度傳感器模塊
顏色傳感器模塊
霍爾傳感器模塊
三軸磁場傳感器模塊
空氣質量傳感器模塊
電流傳感器模塊
旋轉編碼器模塊
RFID模塊
高速AD模塊
高速DA模塊
六、通用工具
51仿真器
USB接口，DIP40鍍金插針。
兼容KEIL C51 UV2/UV3/UV4調試環境，支持單步、斷點、隨時查看寄存器、變量、內存，支持全速運行時暫停按鈕，可仿真各種51指令兼容單片機。內部最大仿真時鐘24MHZ，程序存儲器64K，仿真的同時已燒好代碼，系統可脫機運行。
51編程器
支持AT89S51、AT89S52
支持：AT90can128 AT90can32等；
Attiny11 Attiny12 Attiny13等
Atmega128 Atmega32 Atmega64 Atmega8等；
USB接口
AVR仿真器編程器
USB接口，帶0.5A可恢復保險絲，支持5V/3.3V工作電壓；
仿真固件可升級，支持AVRstudio軟件。
支持：
ATmega128,ATmega128L,ATmega16,ATmega162,ATmega162V,ATmega165,ATmega165V, ATmega169,ATmega169V, ATmega16L, ATmega32, ATmega323,ATmega323L, ATmega32L, ATmega64, ATmega64L(支持AVR所有帶JTAG口的單片機)。
JLINK仿真器編程器（用于STM32）
USB2.0接口
支持 ARM7/9/11 (including thumb mode),Cortex-M0/M1/M3/M4內核；
支持Serial Wire Debug (SWD）；
支持Serial Wire Viewer (SWV)；
可與 IAR Workbench、Keill，ADS，RVDS無縫集成；
支持1.2V-5V目標板電壓；20pin與SWD接口轉接板
支持WIN2000/XP/VISTA/7等
FPGA/CPLD編程器USB-Blaster
USB接口
穩定支持SignalTap II 嵌入式邏輯分析儀功能；
支持ALTERA 公司全系列器件；
支持三種下載模式：AS、PS和JTAG；
七、便攜式實驗箱
尺寸：60*45*30mm
電源：三路電源12V、-12V、5V
5V不低于3A
12V不低于2A
八、存儲柜:尺寸：按學校訂購數量定制
九、訓練內容
簡易交通燈控制系統
鍵盤撥號顯示器
秒表計時器
簡易計算器
RS232計算機串口通信控制小燈開關系統
綜合報警系統
基于超聲波的倒車?yán)走_(dá)測試顯示系統
基于超聲波的水位測試顯示系統
步進電機調速顯示系統設計
直流電機測速顯示系統設計
有人光控智能小燈控制系統
基于DS18B20的溫度數碼管顯示器
基于DHT11的溫濕度度數碼管顯示器
*14.環境測試儀段碼管顯示
15.LED點陣屏字幕顯示設計
16.LED點陣屏公交站名顯示設計
17.LCD12864液晶顯示器設計
18.三級菜單鍵盤設計
19.環境測試儀LCD12864液晶顯示
20.數字電子日歷系統設計
*21.帶上下限報警的溫濕度系統設計
22.出租車計價器
23.基于CPLD的矩陣鍵盤掃描程序設計
24.基于CPLD的數碼管動態掃描
25.基于CPLD實現多路模擬串口通信
*26.基于CPLD的線路編碼及通信系統設計
27.基于RS485總線分布式溫濕度采集系統設計
*28.基于CAN總線分布式溫濕度采集系統設計
29.基于NRF24L01模塊的無線遙控器設計
*30.基于NRF24L01模塊的無線手持信號采集筆設計
31.基于NRF24L01無線傳輸分布式溫濕度采集系統設計
*32.基于傳輸分布式溫濕度采集系統設計
33.基于GPRS的遠程分布式溫濕度采集系統設計
34.基于WIFI無線傳輸分布式溫濕度采集系統設計
*35.手機接打電話系統設計
