主頁 > 產品介紹 > 汽車變速器實訓設備 > 手自一體自動變速器實訓臺2025-06-25

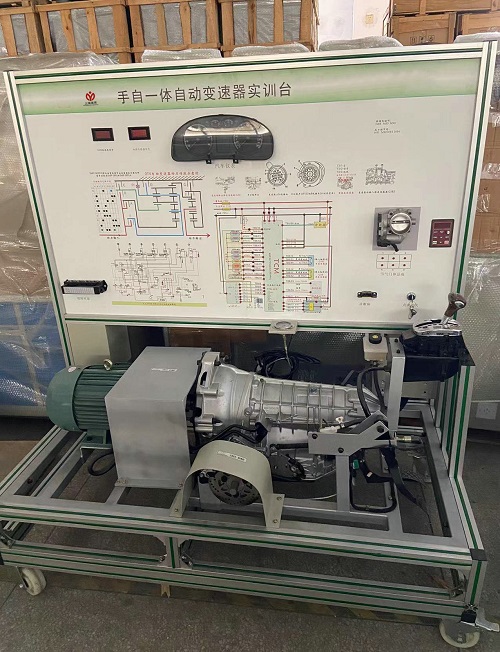

MYQB-12B手自一體自動變速器實訓臺

手自一體自動變速器實訓臺-采用捷達自動變速器為基礎，調速三相電機為動力源，可對自動變速器進行檔位顯示、換檔等各項測試工況實際操作和運行檢測控制面板臺架兩部分組成。真實展示電控自動變速器組成結構和原理及工作過程。通過實訓臺的演示，可清楚了解內部的結構與功能，便于學生較快地掌握自動變速器的構造和原理，提高學生對自動變速器的初步認識，使學生了解自動變速器起到更直觀更深入的教學目的，是各汽車學校對自動變速器系統理論和維修實訓的最理想的教學設備。本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、實訓臺結構組成：
采用A341E自動變速器總成、自動變速器控制單元、掛檔桿總成、變速器油散熱裝置、組合儀表、三相調速電機、節氣門體總成、發動機曲軸傳感器及信號盤、診斷座、壓力表、故障設置系統、原車電路原理圖板及檢測端子、移動臺架等。配任務驅動教學模式的實訓指導書及臺架操作說明書。各傳感器及執行器安裝數字顯示表、臺架安裝主油道壓力表、帶鎖止萬向的腳輪、不銹鋼護手、臺架高溫及轉動等部位加裝防護裝置等組成。
三、實訓臺功能特點：
1、自動變速器正常運轉，二極管顯示電磁閥工況。
2、故障模擬系統可模擬實際運行工況，設置多種實車自動變速器常見故障。具體內容詳見故障模擬設置裝置說明。
3、指針式壓力表指示主油道壓力值。
4.、實訓臺面板上繪有彩色噴繪電路圖，噴繪圖加裝有機玻璃保護，學員可直觀對照電路圖和實物，認識和分析控制系統的工作原理。
5、實訓臺面板上安裝有檢測端子，可直接在面板上檢測各傳感器、執行器，如電阻、電壓、電流、頻率、波形信號等。
6、配備原車診斷座，可使用電腦診斷儀對自動變速器電控系統讀取故障碼和數據流等。
7、實訓臺加裝電源總開關、及其他轉動部位防護罩等安全保護裝置。
8、變速器可進行各項實際操作的實訓項目。變速器可進行換檔/自動升降檔等實際測試。
9、實訓臺底座部分采用鋼性結構焊接，面板柜沖壓成形，面板柜與底座可分離，臺架表面采用烤漆工藝，帶萬向自鎖腳輪裝置。
四、技術參數：
1、外形尺寸：1300mm X 1000mm X 1850mm（長X寬X高）
2、動力電源：380V交流電壓
3、輸入電源：220V交流電壓
4、工作電源：12V直流電壓
5、工作溫度：-50℃～50℃、
6、電機：3.5KW/380

友情提示：
1、設備驗收：各采購單位收貨時請檢查手自一體自動變速器實訓臺的貨品外觀，核實手自一體自動變速器實訓臺的數量及配件，拒收處于受損狀態的設備；
2、設備質保：茂育將為各采購單位提供手自一體自動變速器實訓臺指導書和質保期，在質保范圍內提供對設備的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌氖肿砸惑w自動變速器實訓臺選型錯誤或設備購買數量錯誤，造成手自一體自動變速器實訓臺的退換貨要求，將不被接受；
4、設備貨期：對手自一體自動變速器實訓臺的發貨期為參考值，如您需要了解手自一體自動變速器實訓臺的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對手自一體自動變速器實訓臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關手自一體自動變速器實訓臺的技術咨詢；
