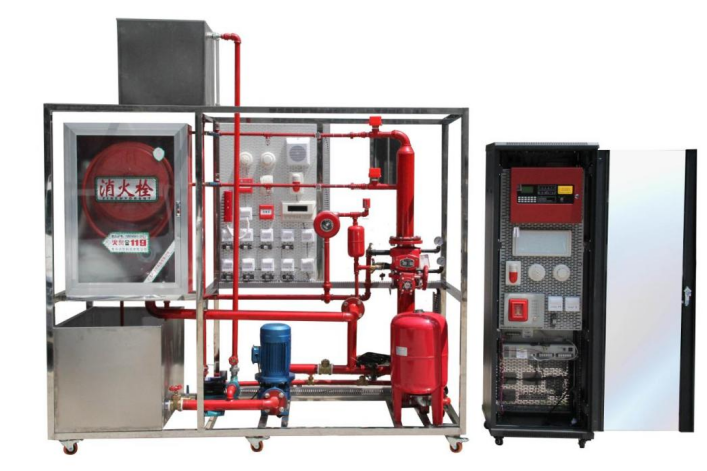

MY-51E消防聯動控制中心及滅火系統實訓裝置

消防聯動控制中心及滅火系統實訓裝置-概述
消防聯動控制中心及噴淋滅火系統實訓裝置依據《建筑消防設計規范》進行標準設計，該系統具有消防控制聯動中心、消防廣播電話中心、消防噴水滅火系統、消火栓系統典型結構，能夠完成火災探測，火災報警，現場滅火，氣體滅火報警等演示實訓項目和消防管理中心，同時還能清楚地展示噴淋滅火系統的典型設備構成和系統工作原理，通過該裝置的操作學習，學生可以對樓宇中噴水滅火系統的結構有一個全面的了解。
噴淋系統與聯動控制中心系統實現聯網控制，探測器與聯動中心聯接實現手自動控制；氣體滅火報警系統與操作管理中心的聯接，同時與廣播電話中心聯網，完全實現智能化大樓設計，掌握建筑物內部主要滅火設備的應用，熟悉樓宇消防中濕式報警閥、水流指示器、壓力開關等滅火設備的結構和原理，了解消防控制中心的聯動操作與設置，廣播電話中心的控制與操作設置，了解現代建筑消防聯動設備系統原理和調試，熟悉消防的控制原理和工作過程。它適用于學習《建筑滅火系統》、《樓宇給排水系統》、《樓宇消防控制系統》等專業課的實訓教學。
二、產品特點
（1）具有試驗性噴淋啟動功能，當自動控制系統出現故障時，可手動啟動噴淋泵；
（2）本身自帶控制器，可實現本地控制，也可實現消防報警聯動控制；
（3）模型框架和水箱等主要部件全部使用不銹鋼器件；
三、技術參數及配置
基本配置及參數
1、噴淋滅火系統配置
模型框架和水箱等主要部件全部使用不銹鋼器件，保證不生銹、不易老化，模擬兩層大樓噴淋滅火系統；模型系統主要由噴淋水泵、氣壓罐、濕式報警閥、水力警鈴、延時器、壓力開關、水流指示器、封閉式噴頭、試驗閥、火災探測器、火災報警器等典型噴水滅火設備構成，能生動模擬大樓內水滅火系統的典型結構。
2、消火栓設備
（1）由水槍、水帶、消火栓組成。穩壓裝置主要由小進口氣壓罐、消火栓水泵機組、全自動噴淋水泵機組、管閥附件及控制柜等配置，其中由消火栓水泵機組構成一套消防栓噴淋系統。
（2）給水管網，由引入管消防干管、消防立管以及相關閥門閥件組成。給水管網及相關的閥門附件均采用消防系統給水規范要求的材料，滿足消防給水系統規定的承壓能力；
3、電源控制屏（全不銹結構）
提供交流電源：三相交流電380V 50Hz，帶有過流保護
4、火災報警控制器（聯動型）
5、火災顯示盤
6、探測器
配備可燃?xì)怏w探測器、智能光電感煙探測器和差定溫火災探測器等三種探測器。
7、輸入模塊、控制模塊輸入模塊
主要用于壓力開關等信號檢測，控制模塊主要用于水泵等聯動設備。
8、手動報警按鈕
火災發生時，按下有機玻璃片，按鈕的火警燈點亮，同時向控制器發出火警信號；
9、消防栓按鈕
火災時按下壓片控制器報警，點亮火警指示燈（紅），同時輸出一組外控空接點，啟動消防泵時，接入啟泵回答信號，啟泵指示燈點亮（綠色），復位時，滑下滑動蓋，按下復位按鈕。
10、聲光報警器、警鈴
現場發生火災接到控制信號后，發出強烈的聲音警報信號，以達到提醒現場人員注意的目的。
11、電子編碼器
完成現場設備的編碼、設備類型與靈敏度的更改等功能。
12、廣播錄放單元
消防廣播錄放機、廣播吸頂喇叭
13、功放單元
消防定壓功放，背景音源功放
14、消防電話系統
總線電話通訊盤，電話分機，電話模塊等。
15、氣體滅火系統
氣體滅火系統模型包括煙霧探測器、手動報警按鈕、聲光報警器、放氣顯示屏、手自動轉換開關等消防聯動設備，實現與消防噴淋報警主機通訊聯動報警功能。
