MYLY-44模擬氣體滅火實訓裝置

模擬氣體滅火實訓裝置-基本配置及參數：
1、系統滅火方式：全淹沒，最大單區保護面積：30m²；
2、系統公稱工作壓力(20℃)：一級為2.5MPa、
3、系統使用最大工作壓力：一級為4.2MPa、
4、系統使用最小工作壓力：一級為2.0MPa、
5、滅火劑最大充裝密度：一級為≤1120kg/m³；
6、模擬啟動瓶充裝壓力(20℃)：4.0MPa；
7、噴頭設計工作壓力：一級≥0.6MPa；單支噴頭保護半徑R：噴頭安裝高度＜1.5m時，R≤4.5m；噴頭安裝高度＞1.5m時，R≤7.5m。
8、噴頭保護高度：最大安裝高度h≤6.5m；最小安裝高度h≥0.3m
9、系統有延時啟動功能：延時30S；
10、滅火劑噴射時間：≤10s；
11、滅火系統工作環境溫度：0℃~+50℃；
12、系統啟動方式：自動、電氣手動、機械應急手動操作；
13、系統啟動電源：DC24V±3V、1.1A；
14、模擬滅火劑貯存瓶規格：30L、

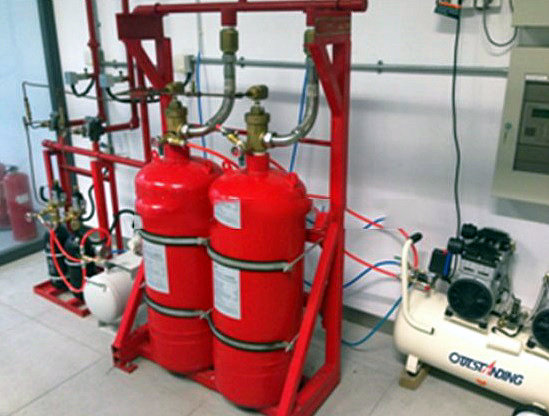

15、七氟丙烷鋼瓶組
二、主機設備參數
1、電源控制屏（全不銹結構）
提供交流電源：單相交流電220V 50Hz，帶有過流保護
2、火災報警控制器(聯動型)
1）采用192×64點陣液晶顯示，可同屏顯示4行12列漢字信息。
2）微型熱敏打印機實現事件實時打印功能(選配)。
3）通過CAN總線接口板，本控制器可與其它控制器聯網(選配)。
4）通過RS232接口板，本控制器可與計算機連接進行離線編程和CRT顯示(選配)。
5）可以現場編輯總線設備的區、層、狀態、類型、安裝位置等信息。
6）256條事件記錄，記錄控制器運行中的各種事件，可隨時查閱。
7）可以現場編輯聯動公式。
8）2個總線回路，可連接254個現場器件。
9）一個 RS485 通訊口，用于同火災顯示盤、設備操作盤、滅火控制盤進行通訊，可接16臺火災顯示盤；2臺設備操作盤；4臺（8區）滅火控制盤。
10）可以管理6個多線聯動控制區，每個區通過多線方式連接現場啟動線和回答線，現場啟動線具備短路和斷路監視功能，啟動線最大輸出電流3A。
11）多線聯動控制面板上有6組啟動鍵、6組停止鍵和6組請求、啟動、回答、故障指示燈，分別對應6個多線聯動控制區，可以直接啟動或停止控制區設備。
12）可對外提供24V輸出，最大電流3A。
13）1組火警繼電器，有火警信息時，火警繼電器動作。
14）1組故障繼電器，有故障信息時，故障繼電器動作。
3、消防報警主機
1）主電：AC178V～AC242V。
2）備電：DC24V，4Ah。
3）監視狀態功耗：＜20W。
4）環境溫度：0～40℃。
5）相對濕度：≤95％（40℃）。
6）重量：15Kg。
7）尺寸：機柜式450(寬)×250(高)×250(深)mm3
4、火災顯示盤
火災顯示盤通過 RS485 通訊總線與火災報警控制器聯網，采用192×64點陣液晶實時顯示本樓層的各種事件信息，使本樓層的工作人員能夠及時、準確地了解本樓層的消防事件，從而迅速地采取相應措施。
5、探測器
配備可燃?xì)怏w探測器、智能光電感煙探測器和差定溫火災探測器等三種探測器。
6、輸入模塊、控制模塊輸入模塊
主要用于壓力開關等信號檢測，控制模塊主要用于控制排煙閥、送風閥、卷簾門等設備。
7、聯動盤現場接口
(1)三線控制，接線部分簡潔方便，輕松實現啟�；卮鸸δ埽�
(2)兩種輸出控制方式可供選擇，電平輸出和脈沖輸出。
8、手動報警按鈕
火災發生時，按下有機玻璃片，按鈕的火警燈點亮，同時向控制器發出火警信號；
9、消防栓按鈕
火災時按下壓片控制器報警，點亮火警指示燈(紅)，同時輸出一組外控空接點，啟動消防泵時，接入啟泵回答信號，啟泵指示燈點亮(綠色)，復位時，滑下滑動蓋，按下復位按鈕。
10、聲光報警器、警鈴
現場發生火災接到控制信號后，發出強烈的聲音警報信號，以達到提醒現場人員注意的目的。
11、電子編碼器
完成現場設備的編碼、設備類型與靈敏度的更改等功能。

友情提示：

1、設備驗收：各采購單位收貨時請檢查模擬氣體滅火實訓裝置的貨品外觀，核實模擬氣體滅火實訓裝置的數量及配件，拒收處于受損狀態的設備；

2、設備質保：上海茂育將為各采購單位提供模擬氣體滅火實訓裝置產品說明書內的質保條件和質保期，在質保范圍內提供對模擬氣體滅火實訓裝置的免費維修，超出條件承諾時提供對設備的有償維修；

3、設備退換貨：各采購單位單方面原因?qū)е碌?/span>模擬氣體滅火實訓裝置選型錯誤或模擬氣體滅火實訓裝置購買數量錯誤，造成設備的退換貨要求，將不被接受；

4、設備貨期：對模擬氣體滅火實訓裝置的發貨期為參考值，如您需要了解模擬氣體滅火實訓裝置的精確貨期，請與上海茂育的銷售人員聯系；

5、如各采購單位對模擬氣體滅火實訓裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有模擬氣體滅火實訓裝置的技術咨詢。
