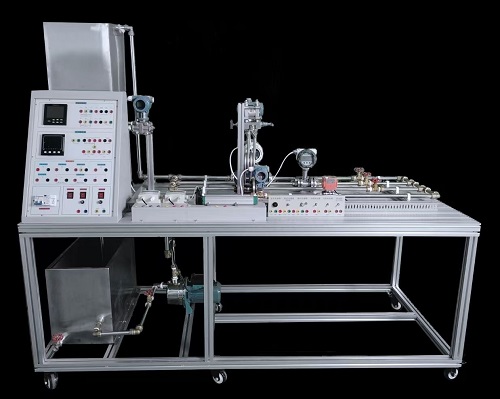

MYCN-23B熱工儀表測量實驗裝置

熱工儀表測量實驗裝置-能演示多種儀表的使用，測量儀表的組成，了解測量及測量誤差的基本概念，測量的儀表的修正設定方法，儀表和儀器誤差的處理方法，以及評估測量儀表質量優劣的技術指標等內容；了解熱工儀表的基本組成及其功能。儀表感受件直接與被測量對象相聯系，接收被測參數的變化，并將被測參數信號轉換成相應的便于進行測量和顯示的信號輸出。中間件將感受件輸出的信號直接傳輸給顯示件或進行放大和轉換，使之成為適應顯示元件的信號。顯示件向觀察者反映被測參數的量值和變化。
二、技術參數：
1、工作電源：單相交流：220V177;10% 50HZ
2、工作環境：環境溫度范圍為-5～1; 相對濕度＜85%（25℃）海拔＜4000m
3、裝置容量：＜3kVA
4、測參數據：壓力、溫度、流量、位置，轉速、液位測量儀表。
三、實驗裝置功能：
1、熱工儀表測量實驗裝置是由傳感器、變換器、顯示器三大部分組成。傳感器是將被測量的物理量按照一定的規律轉換成能夠被儀表檢測出來的物理量的一類測量設備，也稱感受件，一次儀表．
2、原理展示：通過位移測量、溫度、轉速測量、環境測量等具體應用實例來展示傳感器的基本原理，并可動態顯示實驗結果，以此加深學生對傳感器的了解。測量系統由四個基本環節組成：傳感器、變換器或變送器、傳輸通道和顯示裝置等組成。
3、測量，使流量校驗?zāi)軌蜻_(dá)到準確性要求，提高流量儀表的工作效果，保證流量儀表在工作過程中能夠滿足準確性要求，解決流量儀表在工作中出現的流量測量不準確，以及流量數值顯示錯誤和流量精度失控的問題。通過對流量儀表的有效測量，能夠解決流量儀表的測量問題，為流量儀表的測量提供有力支持。因此，做好流量儀表的測量，對提高流量儀表的工作效果和工作正確性具有重要意義。
4、液位校驗。熱工儀表在工作中，液位的測量數值對整個儀表的工作穩定性和工作準確性產生了重要影響，在熱工儀表的校驗過程中，做好液位的校驗?zāi)芴岣咭何挥?jì)的工作效果，使液位計在工作穩定性和工作準確性方面達標，能提高液位計的測量精度，使液位計在整個工作中滿足測量要求，解決液位計在測量中出現的測量標準不準確、測量精度失真以及測量數值顯示不準確的問題。通過這一手段能夠?qū)σ何挥?jì)的等情況進行有效校驗，提高熱工儀表系統的校驗效果，保證液位計能夠正常工作，滿足熱工儀表的工作需要，提高熱工儀表的工作穩定性，為熱工儀表的穩定運行提供有力支持。
四、裝置組成：
1、系統通過產品說明、零件展示、裝配演示、原理展示四個方面。
2、零件展示：單獨展示傳感器的各個組成元件，觀察零件的結構、材質以及材質類型。
3、裝配演示：以真實的形式展示傳感器的裝配過程，讓學生直觀了解傳感器的組成結構和裝配
4、傳感器配置：平臺安裝了霍爾位移傳感器、霍爾轉速傳感器4-20MA /2000、濕敏傳感器、氣敏傳感器4-20MA/+2000/--2000、差動電容傳感器4-20MA/500MM、差動變壓器4-20MA/1.6MP/3T、孔板流量計4-20MA/1.6MP/3T、擴散硅壓力傳感器4-20MA/1.6MP/6KG、光電轉速傳感器4-20MA/無限、K型熱電偶、E型熱電偶、PT100鉑電阻等常用傳感器。
5、無紙記錄儀：萬能輸入，可測量各種類型的傳感器輸入。
6、PID儀表：萬能輸入，可測量各種類型的傳感器輸入。用于控制水箱、壓力溫度、移位、高度、壓力、水壓、流量等作用
7、實訓平臺：工業鋁材平臺：4040標準型號，
8、所有的傳感器有特定的底坐，接線端子都引到底坐上，連接時用D2給插入連接。
9、不銹鋼高位水箱一個，給水箱一個。
10、系統管道采用304不銹鋼管子連接而成，美觀大方，不生銹
11、平臺由4040工業鋁材組成。面板由幾十路導流水槽，不積水換儀表時方便。
五、實訓功能：
主要分成壓力測量部分、溫度測量部分、流量測量部分、移動位置測量部分
1、傳感器的認知；
2、離心泵的工作原理及特性認識；
3、電動調節閥的工作原理及特性認識
4、智能調節儀的認識和使用
5、流量積算儀的認識和使用
6、無紙記錄儀的認識和使用
7、渦輪流量計的工作原理認識和校驗
8、電磁流量計的工作原理認識和校驗
9、孔板流量計的工作原理認識和校驗
10、差壓變送器的工作原理認識和使用
11、擴散硅壓力傳感器的工作原理認識和操作
12、擴散硅液位傳感器的工作原理認識和校驗
13、電容式液位傳感器的工作原理認識和校驗
14、差壓液位傳感器的工作原理認識和校驗
15、Pt100鉑熱電阻的工作原理認識
16、 T型熱電偶的工作原理認識
17、半導體熱敏電阻的工作原理認識
18、傳感器的零點和遷移的認識

友情提示：
1、設備驗收：各采購單位收貨時請檢查熱工儀表測量實驗裝置的貨品外觀，核實熱工儀表測量實驗裝置的數量及配件，拒收處于受損狀態的設備；
2、設備質保：茂育將為各采購單位提供熱工儀表測量實驗裝置產品指導書和質保期，在質保范圍內提供對設備的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌臒峁x表測量實驗裝置選型錯誤或設備購買數量錯誤，造成熱工儀表測量實驗裝置的退換貨要求，將不被接受；
4、設備貨期：對熱工儀表測量實驗裝置的發貨期為參考值，如您需要了解熱工儀表測量實驗裝置的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對熱工儀表測量實驗裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關熱工儀表測量實驗裝置的技術咨詢；
