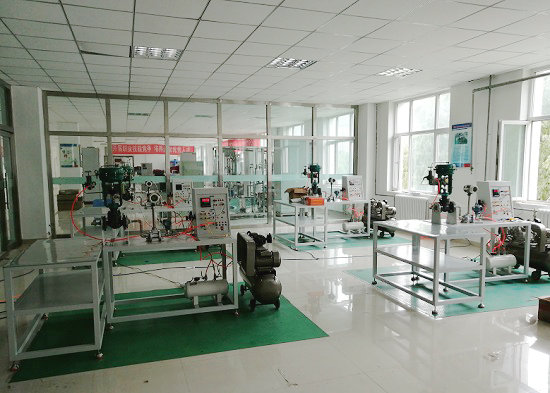

MYCN-29氣動調節閥校驗實驗設備

一、氣動調節閥校驗實驗設備-操作臺參數：
1、參考尺寸：≥900*600*700mm；
2、實訓臺面采用一級冷軋鋼板
3、實訓臺架采用50*50mm方鋼管焊接，能調整水平；
4、表面噴塑處理；
5、實訓臺面板。

二、操作盤1套
1、參考尺寸：≥500*180*600mm；
2、臺面采用一級冷軋鋼板；
3、表面噴塑處理；
4、盤內預留管路閥門安裝位置；
5、轉換開關。
三、漏電開關1個
電壓220VAC；
四、盤內附件1套
儀表接線端子、銅管測量管道、電源插座、開關
五、數字精密壓力變送器1個
1、測量范圍：0～0.6Mpa
2、測量介質：氣體；
3、表盤直徑：100mm；
4、安裝方式：儀表盤上安裝；
5、現場顯示
6、輸出4-20mA
六、渦輪流量計1個
1、測量介質：氣體；測量范圍：10L/min，壓力：0.8MPa
量范圍：0～0.6Mpa
2、測量介質：氣體；
3、表盤直徑：100mm；
4、安裝方式：儀表盤上安裝；
5、現場顯示
6、輸出4-20mA
七、行程測量專用儀表1套
1、量程.0-30mm；
2、液晶顯示器；
3、磁性儀表座；
4、測量調節閥行程時專用鏈接件；
5、配數據專用線
八、操作器1套
1、電源：220VAC或24VDC
2、閥位控制輸出：0～10mA或4～20mA或0～5V或1～5V可選
3、閥位反饋輸入：0～10mA或4～20mA或0～5V或1～5V可選
4、報警繼電器輸出：220VAC/3A或24VDC/3A
5、輸入輸出光電隔離
6、通訊接口：RS485或RS232
九、盤裝測量閥門2套
材質銅；直徑：6mm；流量20L/min；接口G3/4內、外螺紋。
十、管路閥門2套
1、材質：不銹鋼；
2、公稱通徑DN15，PN1.6Mpa
十一、氣動精密調壓器1套
1、氣源壓力：0-0.6Mpa；
2、輸出壓力：0.4-400Kpa連續可調；
3、連接形式：ZG1/4″(PT1/4)；
十二、空氣減壓閥1套
氣源壓力：0-1.0Mpa；輸出壓力：12-600Kpa可調。
十三、氣源緩沖罐1個
材質：A3鋼；參考尺寸：≥Φ89*500mm，防腐處理。
十四、安裝支架2套
1、材質：碳鋼法蘭；公稱通徑DN32；PN1.6Mpa。
2、支架底部可自由移動；
3、表面鍍鋅處理。
十五、輔助操作臺1套
1、參考尺寸：≥1200*600*700mm，二層；
2、實訓臺面采用一級冷軋鋼板；
3、實訓臺架采用30*30mm方鋼管焊接，能調整水平；
4、表面噴塑處理；
5、配零部件定位擺放標識；
6、實訓臺面鋪厚度2mm透明膠板。
十六、氣源管道快速接頭1套
1、管道直徑：6mm；材質：銅；數量1米
2、管道直徑：6mm；材質：PVC；數量5米快速接頭5個等滿足使用。
十七、配套工具1套

1	十字螺絲刀	6〞；工具鋼；工程塑料手柄。	1把
2	一字螺絲刀	6〞；工具鋼；工程塑料手柄。	1把
3	開口扳手	10-12；工具鋼。	1把
4	開口扳手	14-17；工具鋼。	1把
5	開口/梅花扳手	13-13；工具鋼。	1把
6	開口/梅花扳手	16-16；工具鋼。	1把
7	活扳手	12〞；工具鋼。	1把
8	梅花扳手	22-24；工具鋼。	1把
9	內六角扳手	8mm；工具鋼。	1把
10	錘子	3磅；工具鋼木質手柄。	1把
11	鏨子	12〞；T11鋼材質。	1把

十八、能夠完成以下實訓項目：
1、氣動薄膜控制膜頭的拆解與組裝；
2、閥門定位器在控制閥上的安裝、調試；
3、手操器的電路、氣路連接；
4、調節閥行程校驗；
5、調節閥本體試漏；
6、調節閥泄漏量測試；

友情提示：
1、設備驗收：各采購單位收貨時請檢查氣動調節閥校驗實驗設備的貨品外觀，核實氣動調節閥校驗實驗設備的數量及配件，拒收處于受損狀態的設備；
2、設備質保：茂育將為各采購單位提供氣動調節閥校驗實驗設備使用說明書和質保期，在質保范圍內提供對氣動調節閥校驗實驗設備的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌臍鈩?dòng)調節閥校驗實驗設備選型錯誤或設備購買數量錯誤，造成氣動調節閥校驗實驗設備的退換貨要求，將不被接受；
4、設備貨期：對氣動調節閥校驗實驗設備的發貨期為參考值，如您需要了解氣動調節閥校驗實驗設備的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對氣動調節閥校驗實驗設備有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關氣動調節閥校驗實驗設備的技術咨詢；
