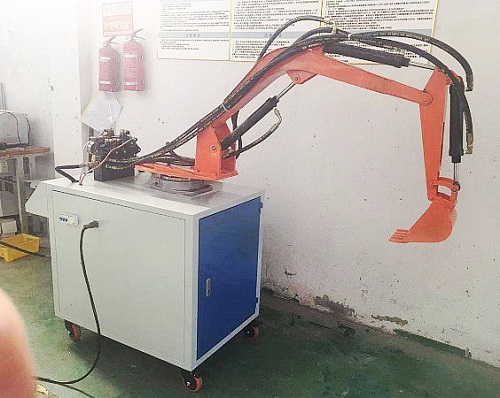

MYGC-06挖掘機液壓模擬實訓臺

挖掘機液壓模擬實訓臺-具有機體積小、重量輕、操作方便、綜合適用性強、挖掘力大、易于實現過載保護和遠距離操縱等優點，其目的是引導學生進行積極思維、創新設計、培養學生綜合設計能力和實踐動手能力而研制的、是一種新型綜合實驗臺設備。
一、實驗項目：
1、液壓傳動各元部件結構及工作原理觀摩、拆裝實驗�！�
2、液壓挖掘機械演示控制實驗。
3、PLC軟件仿真演示及控制實驗。　　　　　　　　　　　
4、可編程序控制器（PLC）電氣控制實驗：機-電-液一體控制實驗。
二、實驗內容：
1、液壓傳動各部件結構及工作原理觀摩、拆裝實驗
1）機械部件的測繪與分析；　
2）液壓控制系統原理的學習與分析。
2、液壓挖掘機械演示控制實驗
1）挖掘作業，鏟斗和斗桿復合進行工作實驗；
2）回轉作業，動臂提升同時平臺回轉；
3）卸料作業，斗桿和鏟斗工作同時大臂可調整位置高度；
4）返回，平臺回轉、動臂和斗桿配合回到挖掘開始位置。
3 、可編程序控制器（PLC）電氣控制實驗：機-電-液一體控制實驗。
1) PLC指令編程、梯形圖編程學習；
2) PLC編程軟件的學習與使用；
3) PLC與計算機的通訊、在線調試；
4) PLC在液壓傳動控制中的應用以及控制方案的優化
三、性能與特點：
1、實驗臺采用冷軋鋼板（并經過噴塑、防腐處理）制作，臺式結構，控制操作于一體。
2、電氣操作控制為下置式，液壓站放置于液壓臺主柜內。整體結構緊湊，協調，布局美觀大方，實用性強，可供4-6人實驗。
3、挖掘機械按實物比例縮小的全金屬結構，實驗時啟動液壓系統根據實驗要求模以操作機械進行工作。
4、挖掘機械是按實物的結構與縮小比例制作而成，能夠真實地體現其機械的實際工況，使學生能夠在實驗中深刻了解其機構的各部件的結構與工作原理。
5、實驗控制采用手動控制和自動控制兩種方式。
6、實驗部件采用耐壓膠管，壓力可達到25Mpa。
7、帶三相漏電保護、輸出電壓380V/220V，對地漏電電流超過30mA即切斷電源；電氣控制采用直流24V電源，并帶有過壓保護，防止誤操作損壞設備。
四、主要技術參數:
1、電機功率：1.5KW　　　
2、油泵型號：vp12-08　　　　
3、轉速：1420r/min
4、額定壓力：7Mpa　　　
5、額定流量：8ml/rev
6、外形尺寸：1550×650×1800mm

友情提示：
1、設備驗收：各采購單位收貨時請檢查挖掘機液壓模擬實訓臺的貨品外觀，核實的挖掘機液壓模擬實訓臺及配件，拒收處于受損狀態的挖掘機液壓模擬實訓臺；
2、設備質保：茂育將為各采購單位提供挖掘機液壓模擬實訓臺說明書，在質保范圍內提供對挖掘機液壓模擬實訓臺的免費維修，超出條件承諾時提供對挖掘機液壓模擬實訓臺的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е峦诰驒C(jī)液壓模擬實訓臺的選型錯誤或購?fù)诰驒C(jī)液壓模擬實訓臺數量錯誤，造成挖掘機液壓模擬實訓臺的退換貨要求，將不被接受；
4、設備貨期：對挖掘機液壓模擬實訓臺的發貨期為參考值，如您需要了解挖掘機液壓模擬實訓臺的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對挖掘機液壓模擬實訓臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關挖掘機液壓模擬實訓臺的技術咨詢。
