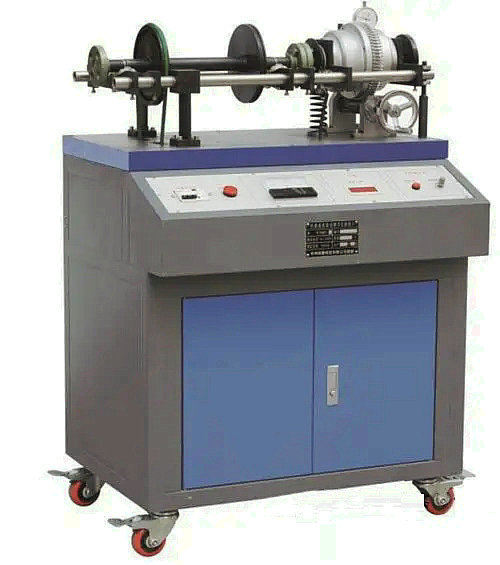

MY-515C智能動平衡實驗臺

智能動平衡實驗臺-是采用傳感器、微機等先進測試手段和方法裝備的多媒體可視化綜合實驗臺，具有技術先進、體積小、操作方便、效果直觀等優點，用于測試回轉件的動平衡，通過實驗可使學生對機械振動中慣性力的變化規律產生感性認識，掌握平衡的方法，找出減輕機械振動、改善機械工作性能、提高工作質量的途徑。增強學員的工程實踐能力。
一、設備功能與特點：
1、實驗臺被測轉子的轉速可無級調節，轉子轉速和不平衡質量的相位由光電傳感器測出，轉子不平衡質量引起的框架振動產生的振幅（瞬間角位移），由光柵編碼器獲取兩組信號，由測控系統通過R232串口送入微機解算后，即可得出轉子不平衡質量的大小和方位。
2、采用工業測量控制技術和先進的計算機虛擬測試技術、數字信號處理技術和小信號提取方法，達到智能化檢測目的。
3、實驗臺外形為工作臺板+箱體落地式結構，裝有可調地腳螺栓和活動輪，安裝時只需調整和鎖緊地腳螺栓螺母即可，活動輪可靈活移位，便于實驗室調整布置。
二、軟體特點：
本軟件采用的虛擬測試儀器界面，不但能得出實驗結果，而且可通過動態實時檢測曲線了解實驗的過程，通過人機對話的方式，生動形象地完成檢測過程。
三、教學實驗項目及內容：
1、了解并掌握回轉構件的動平衡原理；
2、熟悉用傳感器及其測試儀器、測量動態參數的基本原理和方法；
3、了解處理數據的方法,進行振動曲線的頻譜分析。
四、主要配置及參數
1、實驗臺測試性能指標：       固有頻率：ω。=3~5Hz；   精度：2μ；
2 、相位角誤差≤10度；         靈敏度5gmm
3、光柵角位移傳感器     1個
4、光電傳感器 1個
5、回轉體轉子試件       1個      質量： 2.5kg；調速范圍：0—600rpm；
6、直流調速電機 1個      功率：90 W。
7、專用軟件光盤         1張
8、外形尺寸： 750×450×1050(mm)

友情提示：

1、設備驗收：各采購單位收貨時請檢查智能動平衡實驗臺的貨品外觀，核實本實驗臺的數量及配件，拒收處于受損狀態的本實驗臺；

2、設備質保：茂育將為各采購單位提供智能動平衡實驗臺產品說明書內的質保條件和質保期，在質保范圍內提供對本實驗臺的免費維修，超出條件承諾時提供對本實驗臺的有償維修；

3、設備退換貨：各采購單位單方面原因?qū)е碌?/span>智能動平衡實驗臺選型錯誤或購買本實驗臺數量錯誤，造成本智能動平衡實驗臺的退換貨要求，將不被接受；

4、設備貨期：對智能動平衡實驗臺的發貨期為參考值，如您需要了解智能動平衡實驗臺的精確貨期，請與茂育的銷售人員聯系；

5、咨詢電話：如各采購單位對智能動平衡實驗臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關本實驗臺的技術咨詢。
