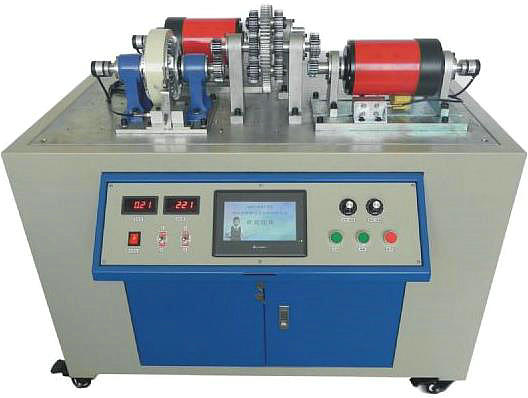

MY-521C輪系創新綜合實驗臺

一、輪系創新綜合實驗臺-概述：
實驗臺按照現代機械原理和結構理論設計的一種多功能模塊化實驗臺，以提高學生創新思維能力、觀察分析和動手能力為目的、本實驗臺采用了組合式結構，由機構部分、電控部分、測試軟件組成，可實現對定軸、行星、差動、復合輪系四種輪系輸入、輸出的扭矩、轉速進行實時測量，傳動比的測算以及效率的測定。
二、主要特點
1、將實驗臺的運動構件最大限度的一件多用，實現了一臺可相當于四臺用的目的，節約了實驗場地和資源。
2、本軟件專門為測試輪系的傳動比和效率而設計的，具有界面優清晰、簡潔、易使用等特點。觸摸屏窗體的菜單包括：實驗內容、傳動比、傳動效率等。
三、實驗內容：
1、了解和熟練掌握輪系的各種類型及其基本組成結構，正確熟練組裝各種輪系；
2、深刻理解和掌握各種輪系傳動比的計算方法，尤其是周轉輪系中各構件的相對運動原理及傳動比的計算方法。
3、各種輪系的效率的測定。
四、主要技術參數
1、直流電機：功率：750W,調整范圍：0-500r/min
2、直流電機：功率：750W,調整范圍：0-1400r/min
3、壓力傳感器：5kg/個：25kg/個
4、角位移傳感器：輸出電壓/脈沖數5V./360P
5、磁粉制動器：量程為25Nm
6、外形尺寸：1100x700x900mm7、實驗臺重量：100kg

友情提示：

1、設備驗收：各采購單位收貨時請檢查輪系創新綜合實驗臺的貨品外觀，核實輪系創新綜合實驗臺的數量及配件，拒收處于受損狀態的輪系創新綜合實驗臺；

2、設備質保：茂育將為各采購單位提供輪系創新綜合實驗臺產品說明書內的質保條件和質保期，在質保范圍內提供對輪系創新綜合實驗臺的免費維修，超出條件承諾時提供對輪系創新綜合實驗臺的有償維修；

3、設備退換貨：各采購單位單方面原因?qū)е碌?/span>輪系創新綜合實驗臺選型錯誤或購買本實驗臺數量錯誤，造成輪系創新綜合實驗臺的退換貨要求，將不被接受；

4、設備貨期：對輪系創新綜合實驗臺的發貨期為參考值，如您需要了解輪系創新綜合實驗臺的精確貨期，請與茂育的銷售人員聯系；

5、咨詢電話：如各采購單位對輪系創新綜合實驗臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關輪系創新綜合實驗臺的技術咨詢。
