溫度測控實驗裝置,溫度測控實驗臺
2025-07-08 14:05
一、產品概述：

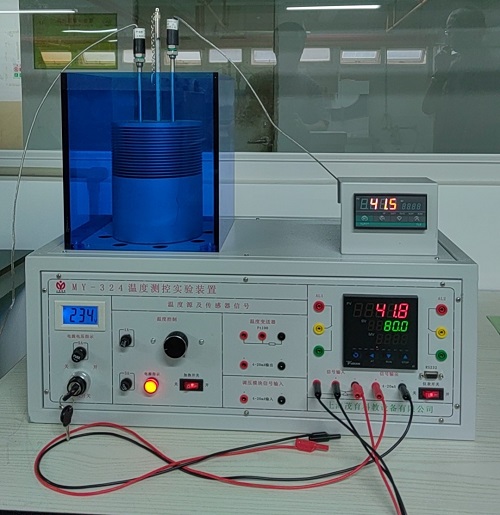

本裝置是實驗溫度范圍0—250℃，可快速升溫，快速降溫。其重要結構特點是微小、緊湊、美觀、安全。裝置由實驗溫度箱、加熱器、可控硅調壓模塊、風扇、K型溫度傳感器及Pt100傳感變送器等組成�？梢院椭悄苷{(diào)節儀組成溫度檢測和閉環PID調節溫度控制系統。
提供溫度檢測：①Pt100(選用0—250℃)，溫度變送器（4—20mADC信號）。②K型熱電偶（輸出mV級控制信號）。③工業水銀溫度計0—300℃。④配有3位LED溫顯表。
通過智能調節儀的通訊口與上位機通訊�？刂茀�(shù)可以在智能控制儀表中以及上位機中設置。上位機軟件采用MCGS全中文工控組態軟件，實現在線檢測、控制、參數修改、數據的存儲分析、實時曲線和歷史曲線顯示和打印。本裝置具有安全保護，提供IEC標準信號及相關測試點供單片機接入進行編程實驗。
溫度測控實驗裝置，溫度測控實驗設備，溫度測控實驗臺采用工業級傳感器，IEC標準的信號。適用于測控、自動化、計算機、機電控制、信息工程、機電一體化等專業。裝置放置于實驗桌臺面上，可獨立操作實驗或連接上位計算機。
二、基本配置：
1、實驗溫度源 溫度范圍0～250℃ 一只
2、PT100溫度傳感器 二只
3、PT100溫度變送器 一只
4、K型熱電偶 一只
5、工業水銀溫度計（0—300℃） 一只
6、可控硅調壓模塊 一只
7、智能工業調節儀 0.5級 一只
8、控制變壓器 一只
9、150軸流風機 一只
10、RS485/RS232轉換器 一只
11、LED三位數字溫度表 一只
12、LED三位半數字電壓表 一只
13、MCGS實驗軟件光盤 一套
14、P4電腦＋17’顯示器 （自備）
15、實驗臺 選配
16、MCGS軟件狗 選配
17、專用實驗導線 五根
三、技術指標：
1、供電電源：AC220V±10% 50HZ±5% 3A 有良好接地
2、儀表輸入輸出信號符合IEC標準、帶通訊功能485/232
3、溫度源，220VAC，350W.最高溫度250℃，常用設定宜0—200℃。設有過高溫度保護。
4、工業人工智能調節儀 精度0.5級
5、外形尺寸：實驗控制箱尺寸：560mm（長）×320mm（寬）×400mm（高）
6、重量：約15kg
7、可實現485組網等功能
四、實驗內容：
1、熱電阻、熱電偶、水銀溫度計等溫度檢測、傳感變送的原理認識實驗
2、溫度模擬標定方法實驗
3、Pt100溫度特性實驗（用萬用表測Pt100電阻變化）
4、K型熱電偶特性測試實驗（用萬用表測K型熱電偶毫伏輸出）
5、溫度儀表PID控制實驗
6、溫度上位機組態控制實驗
7、研究分析不同P、I、D參數值對控制系統的動態特性、靜態特性性能影響與評價
8、利用MCGS中文組態軟件和溫度測控實驗裝置進行組態工程編程訓練實驗
注：①當客戶未選購MCGS軟件狗時，運行MCGS需每隔半小時啟動一次。
②將溫度范圍設定在0—200℃之內升溫時，停開風機。降溫時，風機置于“強”檔，半小時可完成一次溫度循環。
五、操作、維護、安全提示：
1、本裝置最高溫度可達250℃以上，具體操作時應控制在0-250℃范圍內進行實驗。
2、在實驗過程中，裝置表面局部溫度可能比較高，應注意防止?fàn)C傷。
3、在實驗進行中，風機可在微、中二檔工作，或停止風機，快速升溫。
4、在實驗中如計劃改變溫度最高設定值,進行多次實驗，應先從較低溫度設定開始。
5、當需要降溫時，讓風機在“強”檔工作，可快速降溫。
6、當停止實驗操作時，應立即關閉溫度源的加熱電源開關，而保持風機工作,直到溫度源的溫度降到常溫時為止。
7、在進行實驗中，切勿將手伸入保護罩內，切勿觸及溫度源金屬部分，嚴防燙傷。
8、可燃物嚴禁放（丟）入保護罩內，引起明火，損壞設備。
9、溫度源的保護罩嚴禁自行拆卸，防止?fàn)C傷事故。
