淺析三相異步電動機原理

作電動機運行的三相異步電機。三相異步電動機轉子的轉速低于旋轉磁場的轉速，轉子繞組因與磁場間存在著相對運動而感生電動勢和電流，并與磁場相互作用產生電磁轉矩，實現能量變換。與單相異步電動機相比，三相異步電動機運行性能好，并可節省各種材料。按轉子結構的不同，三相異步電動機可分為籠式和繞線式兩種。籠式轉子的異步電動機結構簡單、運行可靠、重量輕、價格便宜，得到了廣泛的應用，其主要缺點是調速困難。繞線式三相異步電動機的轉子和定子一樣也設置了三相繞組并通過滑環、電刷與外部變阻器連接。調節變阻器電阻可以改善電動機的起動性能和調節電動機的轉速。
三相異步電動機原理：
　　當向三相定子繞組中通過入對稱的三相交流電時，就產生了一個以同步轉速n1沿定子和轉子內圓空間作順時針?lè)较蛐D(zhuǎn)的旋轉磁場。由于旋轉磁場以n1轉速旋轉，轉子導體開始時是靜止的，故轉子導體將切割定子旋轉磁場而產生感應電動勢（感應電動勢的方向用右手定則判定）。由于導子導體兩端被短路環短接，在感應電動勢的作用下，轉子導體中將產生與感應電動勢方向基本一致的感生電流。轉子的載流導體在定子磁場中受到電磁力的作用（力的方向用左手定則判定）。電磁力對轉子軸產生電磁轉矩，驅動轉子沿著旋轉磁場方向旋轉。
　　通過上述分析可以總結出電動機工作原理為：當電動機的三相定子繞組（各相差120度電角度），通入三相交流電后，將產生一個旋轉磁場，該旋轉磁場切割轉子繞組，從而在轉子繞組中產生感應電流（轉子繞組是閉合通路），載流的轉子導體在定子旋轉磁場作用下將產生電磁力，從而在電機轉軸上形成電磁轉矩，驅動電動機旋轉，并且電機旋轉方向與旋轉磁場方向相同。
三相異步電動機的故障分析和處理方法：
繞組是電動機的組成部分,老化,受潮、受熱、受侵蝕、異物侵入、外力的沖擊都會造成對繞組的傷害,電機過載、欠電壓、過電壓,缺相運行也能引起繞組故障。繞組故障一般分為繞組接地、短路、開路、接線錯誤�，F(xiàn)在分別說明故障現象、產生的原因及檢查方法。

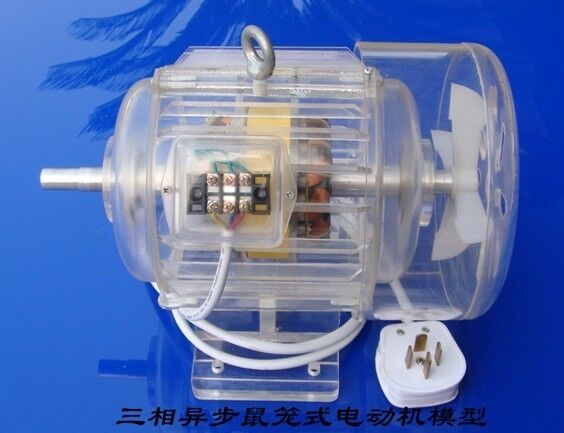

三相繞線式異步電動機模型介紹：
1、本電機模型外殼為透明有機玻璃制作
2、電機結構：由轉軸，轉子繞組，定子繞組
3、外形規格：350×200×250（mm）功率約60w
