熱工檢測定義分類及實驗裝置的原理設計

《熱工測量及控制》將熱工測量與控制合并為一門課程，分為熱工測量與儀表、自動控制原理和PLC原理及應用技術三大部分，內容包括熱工測量基本知識、溫度測量及儀表、壓力測量及儀表、流量測量及儀表、物位測量及儀表、濕度測量及儀表、自動控制基礎、自動控制系統的應用、計算機控制技術、可編程序控制器應用基礎、三菱FXZ系列PLC、PLC程序設計。適用供熱通風與空調工程、制冷與冷藏技術工程、熱能與熱能設備工程、建筑設備工程及給排水工程技術、環境監測及治理技術專業。
一、熱工檢測的概述及內容
熱工檢測，是以確定熱工過程有關參數量值為目的的一組操作。主要包括以下內容：1. 工藝系統的運行參數；2 . 主、輔設備的運行狀態和運行參數；3. 電動、氣動、液動閥門及擋板的狀態；4. 儀表與控制用電源、氣源、液壓動力源等的供給狀態和運行參數。
二、熱工檢測的分類
按照測量的設備本體可分為：鍋爐的檢測、汽輪機的檢測、發電機的檢測、大型風機的檢測、磨煤機的檢測、鍋爐給水泵等的檢測。
按照被檢測參數的類型可分為：溫度檢測、壓力檢測、流量檢測、火焰檢測、分析儀表等。
檢測裝置主要由取源部件、檢測元件、變送器、顯示器組成，根據被檢測參數的類型、檢測的現場狀況以及檢測設備確定檢測儀表的布置位置。此外根據檢測的參數的不同，應當參照相關的規范進行儀表的選型。

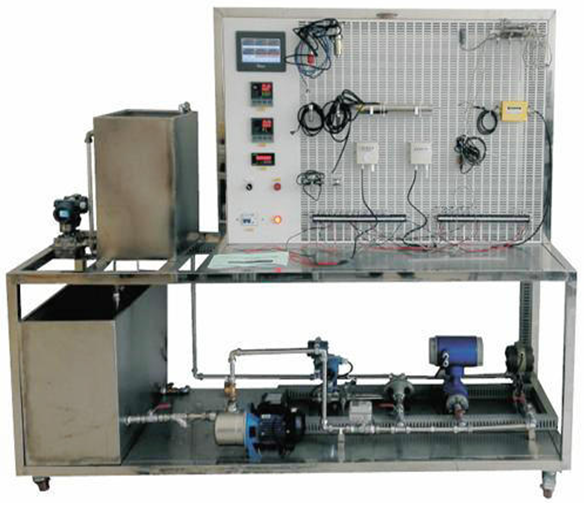

三、熱工檢測實驗裝置的設計原理

1.技術參數要求：
1)電源：單相交流220V±10%50HZ
2)作環境：環境溫度范圍為-5～＋40℃相對濕度＜85%（25℃）海拔＜4000m
3)裝置容量：＜3kVA
4)測參數據：壓力、溫度、流量、液位測量儀表。
2.系統組成
1)熱工測量實驗裝置系統通過產品說明、零件展示、裝配演示、原理展示四個方面，講述了霍爾位移傳感器、霍爾轉速傳感器、壓電傳感器、濕敏傳感器、氣敏傳感器、電渦流傳感器、磁電傳感器、差動電容傳感器、差動變壓器、金屬箔應變傳感器、擴散硅壓力傳感器、光纖位移傳感器、光電轉速傳感器、集成溫度傳感器、K型熱電偶、E型熱電偶、PT100鉑電阻等17個常用傳感器。
2)零件展示：單獨展示傳感器的各個組成元件，觀察零件的結構、材質以及材質類型。
3)裝配演示：以真實的形式展示傳感器的裝配過程，讓學生直觀了解傳感器的組成結構。
4)裝配方法。具有快速裝配、慢速裝配、放大、縮小、旋轉視圖等功能。
5)原理展示：通過位移測量、振動測量、轉速測量、環境測量等具體應用實例來展示傳感器的基本原理，并可動態顯示實驗結果，以此加深學生對傳感器的了解。
測量系統由四個基本環節組成：傳感器、變換器或變送器、傳輸通道和顯示裝置等組成。
3.實訓功能:
1)能實現傳感器的認知；
2)能實現離心泵的工作原理及特性認識；
3)能實現電動調節閥的工作原理及特性認識
4)能實現智能調節儀的認識和使用
5)能實現流量積算儀的認識和使用
6)能實現無紙記錄儀的認識和使用
7)能實現渦輪流量計的工作原理認識和校驗
8)能實現電磁流量計的工作原理認識和校驗
9)能實現孔板流量計的工作原理認識和校驗
10)能實現差壓變送器的工作原理認識和使用
11)能實現擴散硅壓力傳感器的工作原理認識和操作
12)能實現擴散硅液位傳感器的工作原理認識和校驗
13)能實現電容式液位傳感器的工作原理認識和校驗
14)能實現差壓液位傳感器的工作原理認識和校驗
15)能實現Pt100鉑熱電阻的工作原理認識
16)能實現平衡電橋的工作原理認識
17)能實現T型熱電偶的工作原理認識
18)能實現半導體熱敏電阻的工作原理認識
19)能實現傳感器的零點和遷移的認識
四、總結
熱工檢測實驗裝置是了解測量及測量誤差的基本概念，測量的一般方法，表示方法和誤差的處理方法，以及評估測量儀表質量優劣的技術指標等內容。重點是熱工儀表的基本組成及其功能。感受件直接與被測量對象相聯系，感受被測參數的變化，并將被測參數信號轉換成相應的便于進行測量和顯示的信號輸出。中間件將感受件輸出的信號直接傳輸給顯示件或進行放大和轉換，使之成為適應顯示元件的信號。顯示件向觀察者反映被測參數的量值和變化。
