電機與變壓器實訓室功能介紹及實訓設備的特點

電機及變壓器實訓室現有各種大小功率交直流電機55臺，大小容量變壓器5臺，烘箱1個，濾油機1臺。可同時容納60名左右學生實習。
在電動機方面可對學生進行電動機的拆卸與裝配、電動機的檢測、檢測工具的使用、繞組的拆除與重繞、故障分析及檢修方法等一些技能訓練。
在變壓器方面可對學生進行吊芯檢查、故障分析及排除、耐壓試驗、變壓器油質量的鑒別、濾油方法等技能訓練。堅持理論與實踐相結合，突出實踐的教學方法，通過這些項目實訓，學生可熟悉并掌握各種電動機、變壓器的工作原理，電氣連接、故障排除維修方法，通電試驗等實用操作技能。

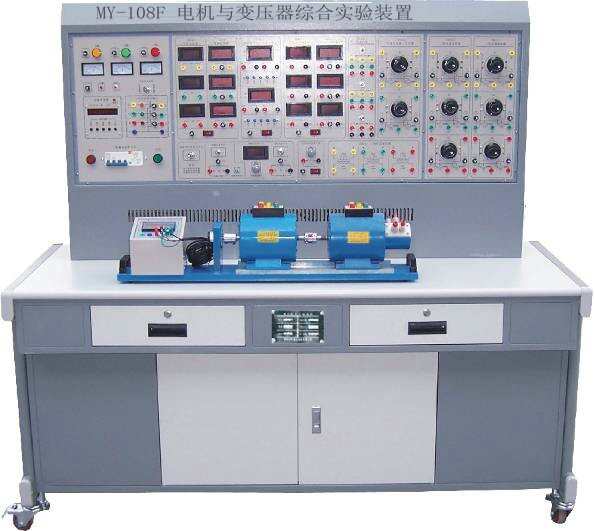

電機與變壓器實訓設備綜合了目前我國各類高校所開設的 “電機學”、“電機與拖動”、“控制微電機”、“繼電接觸控制”、“工廠電氣控制”、“可編程控制器技術”、“電力電子技術”、“半導體變流技術”、“電機控制”(直流電機調速、交流電機調速及變頻調速)、“電力拖動自動控制系統”及“控制理論”等課程實驗大綱的要求，吸收國內、外同類產品的優點，充分考慮了實驗室的現狀和發展趨勢。
設備設計新穎、結構合理、外觀豪華氣魄，適合高等院校、中等專業學校、職業技術學院等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗設備。

特點：
1、綜合性強：即能完成“電機拖動”實驗又能完成單、三相變壓器實驗，還可擴展電氣控制技術實驗。
2、整套性強：從儀器儀表、專用電源、電機及其它實驗部件到實驗連接線均配套齊全。
3、電機導軌采用不銹鋼制造，底板采用20mm厚軋鋼板，電機運行噪音小，永不變形，保證了設備長期運行。
4、用“校正直流測功機”測原動機輸出功率，完全克服了以往“渦流測功機”死區大、誤差大的缺點。配套的小型電機經過特殊設計，其特性和參數可模擬中小型電機，學生通過實驗可加深對電機理論的理解。
5、設有電壓型和電流型漏電保護，相間、線間過載或短路由單片機全程監控自動保護功能。
6、設有定時器兼報警記錄儀，適應實驗室的開放式教學，便于老師對實驗的管理與考核。
功能：
（一）直流電機實驗
1、認識實驗
2、直流發電機
3、直流并勵電動機
4、直流電動機啟動：串電阻啟動、降壓?jiǎn)?dòng)
5、直流電動機改變轉向的方法
6、直流電動機調速特性實驗：改變電樞回路所串電阻、勵磁回路所串電阻、降低電樞電壓
（二）單相變壓器實驗
1、單相變壓器變比K
2、單相變壓器空載實驗，測取變壓器空載數據IO、PO和UO。
3、單相變壓器短路實驗，測取變壓器短路數據UK、IK和RK。
4、單相變壓器負載實驗，測取變壓器負載數據UZ = f（IZ）。
（三）三相變壓器實驗
1、三相變壓器繞組極性的測定
2、三相變壓器聯結組別的測定
（四）異步電動機實驗
1、三相繞線式異步電動機定子電阻的測試
2、三相異步電動機空載實驗：測取空載時電壓U0，電流I0、三相功率P0，繪制空載特性曲線
3、三相異步電動機短路實驗：測取短路時電壓UK，電流IK、功率PK，繪制短路特性曲線
4、三相異步電動機參數的求取
5、三相異步電動機在各種運行狀態下的機械特性
