MYDQ-34D變電站綜合自動化實訓系統

一、變電站綜合自動化實訓系統，變電站綜合自動化實訓裝置，變電站綜合自動化實訓設備-產品概述：

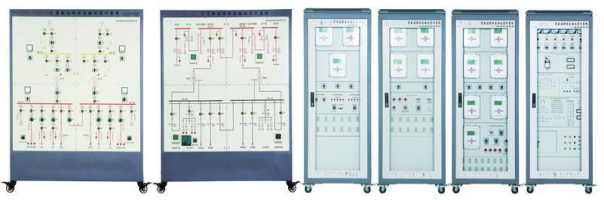

該系統由一次系統屏、二次保護柜、變電站后臺系統三部分組成。一次系統采用典型的110kV變電站工程為模型，設兩臺主變，均為有載調壓型；設兩路進線，110kV側和10kV側采用單母分段,35kV側采用單母分段帶旁母接線。二次部分全部采用微機型繼電保護裝置和測控裝置，分為四個保護柜安裝；能上傳數據，接受監控主機命令，完全滿足“四遙”功能和遠動的要求。同時采用多串口卡，很好地解決了保護裝置與后臺系統間通訊瓶頸問題。
外形尺寸：6320×600×1870mm（加后臺電腦桌），總重量小于600Kg。
二、裝置特點：
1、設有典型完整的一次系統，開關、刀閘采用不同類型開關操作，互鎖設置完備。電氣回路可設置多種類型故障；
2、二次繼電保護裝置配置完整；
3、間隔層設備性能良好，運行可靠；
4、通信系統具備獨立的通信信道，滿足無人值班要求；
5、成套性好，一次系統、二次系統、監控系統配置齊全；
6、開放性強，保護測控裝置采用標準通訊協議，軟件系統采用工業組態軟件，開放協議。
7、微機保護：
1）采用32位處理器，16位AD采樣，主要元件全部采用進口器件，保證了裝置電氣設計上的高可靠性，產品通過了嚴格的型式試驗和電磁兼容測試，保證了產品在惡劣環境下的適應能力和可靠性。
2）針對110kV及以下主變壓器、配電系統饋線、電容器、電動機、變壓器和備自投等而設計。除了具有完善的保護功能外，還具有對設備的電氣量的測量功能及對設備的可編程控制功能，具有通訊接口，能夠通過現場總線將數據和信息傳送至上位機（監控、調度計算機），同時接受上位機的分、合閘等控制命令。
3）具有多路開關量輸入和輸出，可根據用戶需求在標準版本上擴充開入和開出，所有的開入均為交直流兩用。
4）面板上顯示設備的實時信息，監視設備的運行工況，如：電流、電壓、功率，開關位置等等，并有完善的預告、告警功能。
5）具有故障錄波功能，可分別記錄保護啟動前、保護動作前各兩周波，保護啟動后、保護動作后各八個周波。
6）★裝置具有模擬產生標準4相電壓3相電流，方便地進行各種組合輸出進行各種類型保護試驗。每相電壓可設置200V，精度:誤差＜0.01V；電流三相可輸出200A，精度:誤差＜0.01A。相位范圍: 360º，精度:誤差＜0.1º；分辨率: 0.01º�？赡M微機測控裝置在各運行工況下采樣值，如：停運、正常、故障等工況下電參量，在各工況狀態下自動切換所設定值，配合裝置正確投切一次設備。
7）具有 1 個標準的 RS485 通訊接口(Modbus RTU 通訊協議)，
8）兩路以太網通訊（IEC60870-5-103通訊規約）。
三、實訓項目
一）線路保護類
1、電氣系統短路
2、微機保護裝置基本功能測試
3、微機定時限過電流保護
4、微機無時限電流速斷保護
5、微機帶時限電流速斷保護
6、階段式電流保護
7、運行方式對保護靈敏度的影響及靈敏度校驗
8、電流電壓連鎖保護
9、反時限保護實驗
10、階段式過電流保護與自動重合閘后加速
11、功率方向過電流保護
12、零序電流保護
13、過負荷保護
14低壓減載
二）設計性實訓
1、電流電壓連鎖速斷保護與過電流保護
2、電流電壓連鎖速斷﹑過電流綜合保護與自動重合閘
3、反時限電流保護與過電流保護
4、反時限﹑過電流綜合保護與自動重合閘
5、電流電壓連鎖保護與自動重合閘后加速
6、反時限過電流與自動重合閘后加速保護
三）線路綜合保護
1、110kV線路綜合保護（中性點直接接地）
2、35kV線路綜合保護（中性點通過線圈接地）
3、10kV線路綜合保護（中性點不接地）
四）變壓器保護
1、系統正常運行及不平衡電流的測量
2、模擬變壓器瓦斯保護
3、變壓器的電流速斷保護
4、微機變壓器縱差動保護整定
5、變壓器的二次諧波制動實驗
6、變壓器差動速斷保護
7、三繞組變壓器差動保護
8、Y/Y-12雙繞組變壓器差動保護
9、Y/△-11雙繞組變壓器差動保護
10、對比率制動特性的研究
11、雙繞組變壓器的過電流保護
12、三繞組變壓器的過電流保護
13、變壓器低電壓起動過電流保護
14、變壓器復合電壓起動過電流保護
15、中性點直接接地運行變壓器零序保護
16、部分中性點接地運行變壓器零序保護
17、雙繞組變壓器的過負荷保護
18、三繞組組變壓器的過負荷保護
五）變壓器設計性實訓（自行設計、接線、動作試驗）
1、雙繞組變壓器過電流保護
2、雙繞組變壓器過負荷保護
3、雙繞組變壓器綜合保護
4、三繞組變壓器綜合保護
六）10kV電容器組保護
1、三段電流保護
2、過電壓保護
3、低電壓保護
4、不平衡電壓保護
5、不平衡電流保護
6、零序電流保護
7、電容器組綜合保護
七）自動裝置
1、自動重合閘
2、備用電源自動投入
3、電壓無功自動控制
八）一次系統倒閘操作
九）變電站綜合自動化系統
四、主要配置清單

序號	名稱	規格型號	單位	數量
1	35/10KV系統控制屏	1240×600×1800	臺	1
2	10/0.4KV系統控制屏	1240×600×1800	臺	1
3	保護測控柜	800×600×1800	臺	4
4	電壓表	6L2		4
5	多功能智能儀表	液晶顯示		4
6	模擬斷路器開關	按鈕開關，旋鈕開關	套	41
7	電壓互感器		套	1
8	電流互感器		套	16
9	無功補償控制器	指月 4路	套	1
10	微機線路保護	SY-8001		3
11	微機變壓器后備保護	SY-8003（高、中、低）		6
12	微機變壓器差動保護	SY-8004		2
13	微機備自投裝置	SY-8005		2
14	微機電容器組保護裝置	SY-8008		2
15	模擬有載調壓裝置		套	1
16	附件		批	1

友情提示：
1、設備驗收：各采購單位收貨時請檢查變電站綜合自動化實訓系統的貨品外觀，核實變電站綜合自動化實訓系統的數量及配件，拒收處于受損狀態的變電站綜合自動化實訓系統；

2、設備質保：茂育將為各采購單位提供變電站綜合自動化實訓系統產品指導書和質保期，在質保范圍內提供對變電站綜合自動化實訓系統的免費維修，超出條件承諾時提供對變電站綜合自動化實訓系統的有償維修；

3、設備退換貨：各采購單位單方面原因?qū)е碌?/span>變電站綜合自動化實訓系統選型錯誤或購買本設備數量錯誤，造成變電站綜合自動化實訓系統的退換貨要求，將不被接受；

4、設備貨期：對變電站綜合自動化實訓系統的發貨期為參考值，如您需要了解變電站綜合自動化實訓系統的精確貨期，請與上海茂育公司的銷售人員聯系；

5、咨詢電話：如各采購單位對變電站綜合自動化實訓系統有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關變電站綜合自動化實訓系統的技術咨詢；
