MYJQR-01B機器人柔性制造實訓平臺

一、機器人柔性制造實訓平臺,機器人柔性制造實訓設備,機器人柔性制造實訓裝置概述
隨著科學技術的迅速發展，新產品不斷涌現，產品的復雜程度也隨之增加，而產品的市場壽命日益縮短，更新?lián)Q代加速，中、小批量生產占有越來越重要的地位。面臨這—新的局面，必須大幅度提高制造柔性和生產效率，縮短生產周期，保證產品質量，降低能耗，從而降低生產成本，以獲得更好的經濟效益。柔性制造系統正是在這種形勢下應運而生的。
柔性制造系統是由數控加工設備、物料運儲裝置和計算機控制系統等組成的自動化制造系統。它包括多個柔性制造單元，能根據制造任務或生產環境的變化迅速進行調整，以適宜于多品種、中小批量生產。它通過簡單地改變軟件的方法能夠制造出多種零件中任何一種零件。
系統主要由八個單元模塊組成：
1、系統總控單元；
2、機器人單元；
3、上下料搬運機器人單元；
4、柔性制造加工單元；
5、檢測與分類識別單元；
6、自動化立體倉庫、碼垛機單元；
7、自動化輸送線系統單元；
8、輔助功能單元。
所有模塊單元通過工業總線控制聯接。
本系統立足于真實零件的加工工藝，可以完成基于車削加工、銑削加工的零件制造。同時通過該系統，學生可了解柔性制造系統的基本組成和基本原理，為學生提供一個開放性的，創新性的和參與性的實驗平臺，讓學生全面掌握機電一體化技術的應用開發和集成技術，幫助學生從系統整體角度去認識系統各組成部分，從而掌握機電控制系統的組成、功能及控制原理�？梢源龠M學生在機械設計、電氣自動化、自動控制、機器人技術、計算機技術、傳感器技術等方面的學習,并對電機驅動及控制技術、PLC控制系統的設計與應用、計算機網絡通信技術和現場總線技術、高級語言編程等技能得到實際的訓練，激發學生的學習興趣，使學生在機電系統的設計、裝配、調試能力等方面均能得到綜合提高。該系統設計有漏電保護、短路保護、急停保護、限位保護、隔離保護等多種保護功能。
二、機器人柔性制造實訓平臺,機器人柔性制造實訓設備,機器人柔性制造實訓裝置系統特點

1、高度集成
通過Profibus-DP工業現場總線及開發型組態軟件等網絡通訊技術將系統中的所有單機模塊設備進行高度的集成。與工業現場形式完全相同。
2、工業化、標準化、組合化
按工業級標準設計，全部軟、硬件按工業級標準選用或制造，并可全面兼容標準工業級設備。各功能模塊既相對獨立，又可系統關聯。同時，也可根據后期零件加工的實際需求，組合擴展其他功能模塊。
3、單元模塊化
系統中的單元設備具有“聯機/單機”兩種操作模式。所有的單元設備的軟硬件均可以脫離系統獨立操作，可用單機設備為平臺，進行單項技術的研發，易擴展。既方便教學，又最大程度的滿足了教師進行科研、學生進行創新的需要。
4、機器人嵌入式系統控制
六自由度機器人等關鍵設備采用嵌入式系統控制。系統緊湊小巧，對實時和多任務有很強的支持能力，能完成多任務并且有較短的中斷響應時間。具有功能很強的存儲區保護功能，便于學生動手操作和系統維護。
5、開放性
開放具有自主知識產權的軟件源代碼。此外，系統中以運動控制技術為主的單元裝備需具有良好的硬件開放性，可以和工業上眾多裝備接口，進行系統集成。軟件系統采用開放式源代碼和通用軟件開發平臺（MS VC++和Borland C++），用戶可以進行深層次的軟件系統二次開發，以便于開發出適合用戶需求的系統調度程序和單機運行程序，很大程度上方便了老師和同學課題研究工作。
6、網絡化視頻監控（選配）
系統提供網絡化視頻監控模塊，使操作者在操作系統的同時，也可通過電腦屏幕實時觀看系統的實際運行狀況。同時對于有條件的學校，可將控制計算機與校園網相連解，使更多的學生和老師通過網絡觀看現場實驗過程，提高系統利用率，也可實現遠程教學。
7、可擴展性
系統軟、硬件部分預留擴展空間，用戶可在原有系統基礎上增添設備模塊，并可輕松集成到系統中，為二次開發和擴展教學學科創造了極為有利條件。
8、交互式圖形化操作界面
系統控制軟件采用WINDOWS操作系統，具有交互式和圖形化特點，操作簡單易學，自動化程度高，使教師和學生在很短的時間之內就可以掌握對系統的操作。
9、豐富的狀態反饋功能
通過計算機與各單元及傳感器的通訊，將系統中各環節的狀態顯示在操作界面上，使操作者通過計算機隨時了解系統各環節的工況、狀態、運行數據，掌握系統運行狀態。
10、完善的生產及物料存儲統計功能
根據現代柔性制造系統的特點及發展動向，不但在工作過程和原理上仿真實際生產過程，而且開發了生產及物料存儲數據庫，根據系統的運行隨時記錄和分析生產過程和存儲數據。
11、完善的保護功能
該系統設計有漏電保護、短路保護、急停保護、限位保護、隔離保護等多種保護功能。保證安全有效的進行教學演示和授課。
三、機器人柔性制造實訓平臺,機器人柔性制造實訓設備,機器人柔性制造實訓裝置可開設的實驗內容

1、柔性制造系統的認識實驗
2、機器人技術和應用實驗
3、傳感器技術的應用實驗
4、Profibus-DP工業總線技術實驗
5、視覺識別技術的應用實驗
6、交流伺服、步進的電機應用實驗
7、交流變頻技術的應用實驗
8、多軸運動控制器實驗；
9、氣動技術實驗；
10、數控加工工藝技術實驗
11、計算機控制系統的應用實驗
各單機運行模塊還可以開設各相關專業技術實驗，將在下列模塊單元中介紹。
四、機器人柔性制造實訓平臺,機器人柔性制造實訓設備,機器人柔性制造實訓裝置適用范圍

本系統包含多種學科專業知識，具有開放性、創新性、可操作性等特點，可用于各類中專、大專、本科和研究生的實驗教學和科研工作。一般適用于以下專業的學生和老師：
電氣工程及其自動化；機械設計制造及其自動化；機電一體化；機械電子工程；機械設計及理論；電子科學與技術；測控技術與儀器；計算機科學與技術；計算機應用技術
五、機器人柔性制造實訓平臺,機器人柔性制造實訓設備,機器人柔性制造實訓裝置柔性制造系統圖

5.1、本案例方案圖

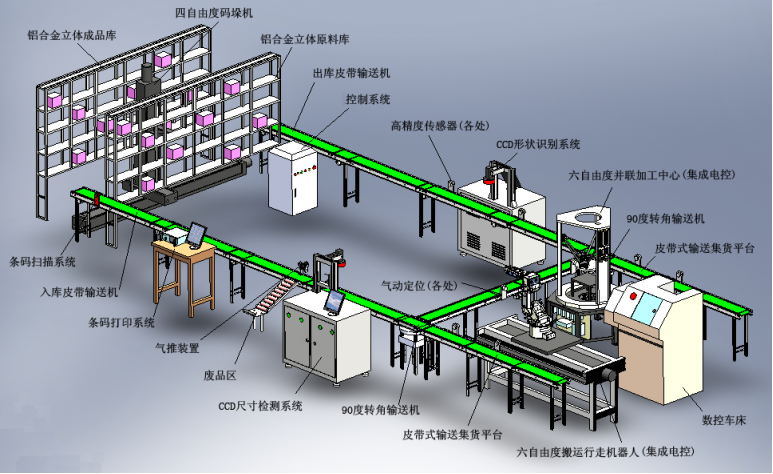

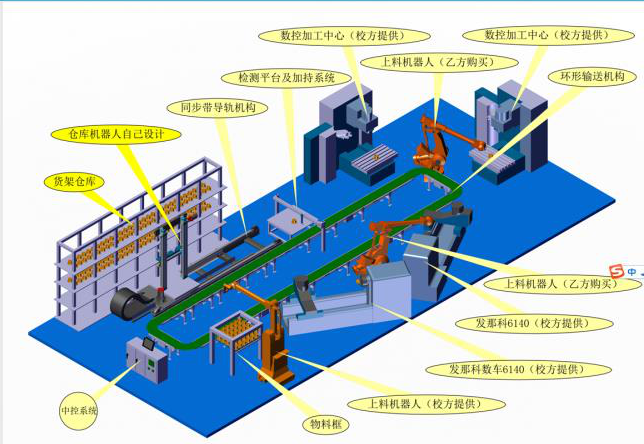

圖5-1 系統效果圖標注

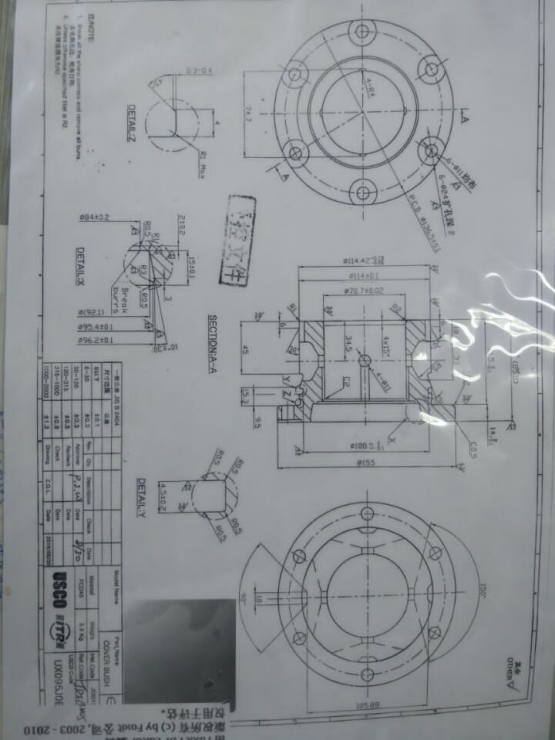

圖5-2 系統加工零件工程圖

5.2、公司關聯產品案例

圖5-3 教學型柔性制造系統效果圖

圖5-4 H型教學型柔性制造系統系統實物圖

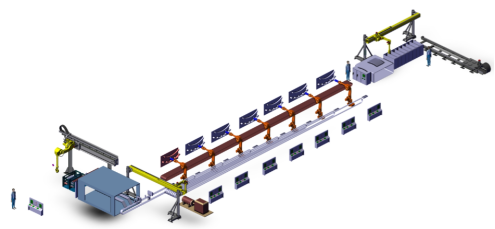

圖5-5 汽車板簧自動化生產線效果圖

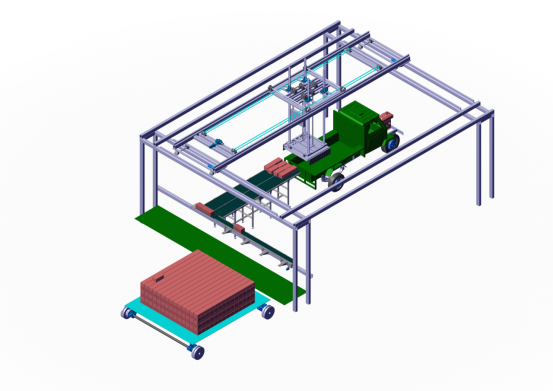

圖5-6自動搬磚機效果圖

六、機器人柔性制造實訓平臺,機器人柔性制造實訓設備,機器人柔性制造實訓裝置柔性制造系統流程簡介

工件或毛坯由搬運機械手從自動化立體倉庫單元的毛坯庫中取出，送到自動化輸送系統單元輸送線上。皮帶運輸機將工件或毛坯送至識別單元處停止，由識別單元對工件進行識別分類。形狀識別結束，工件向下運送至輸送機的暫存區，再由機器人抓取工件，送入相應的柔性加工單元（加工中心或數控車床）進行加工。加工完成后，由上下料搬運機器人取出工件，將工件放回到輸送線上。工件被運送到檢測與分類單元，對已加工的工件進行尺寸及位置偏差檢測。檢測結束，工件被運送到分揀單元，不合格的產品由氣推裝置送到廢品存放處。合格的產品將繼續傳送至自動化立體倉庫。根據系統數據，碼垛機將工件從輸送機上取下并送至自動化立體倉庫單元的成品庫，完成一個工作流程。
七、機器人柔性制造實訓平臺,機器人柔性制造實訓設備,機器人柔性制造實訓裝置系統單元介紹

7.1.自動化立體倉庫、碼垛機單元
7.1.1.設備組成
由優質鋼結構型材搭建的立體化倉庫,與四自由度碼垛機及光電傳感器組成，完成原料及成品件的取出和存放。并由傳感器完成庫存信息的發送。

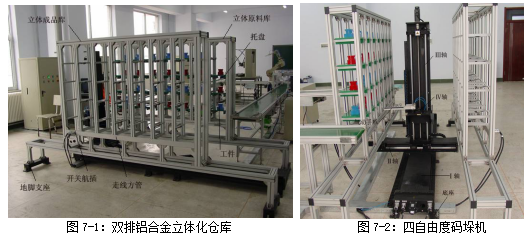

7.1.2.公司產品案例

7.1.3.技術參數
立體化倉庫技術指標

立體化倉庫	倉位尺寸	570mm×500mm×450mm（可根據需求定制數量）
	倉位數量	8列4層32個（可根據需求定制數量）
	外形尺寸	6000mm×2000mm×2500mm

四自由度碼垛機技術參數

機構形態		直角坐標式
自由度		4
負載		≥50kg
每軸重復定位精度		0.5mm
運動分辯率		0.2mm
動作范圍	Ⅰ軸行程	6000mm
	Ⅱ軸行程	2000mm
	Ⅲ軸行程	2500mm
	Ⅳ軸轉動	-100°～ +100°
出入庫流量		25秒/個；（根據作業要求制定）
最大速度		水平運行速度0 - 240m/min (變頻調速)，起升速度0-60m/min (變頻調速)；
本體重量		350kg
輸入電壓		AC220V50Hz
定位方式		光電認址，旋轉編碼
控制方式		二伺服電機二步進電機
運行模式		手動；半自動；單機自動；聯機自動
安裝環境	溫度	0～+45oC
	濕度	20～80%不結露
	振動	0.5G以下
	其它	避免易燃、腐蝕性氣體、液體勿濺水、油、粉塵等勿接近電器噪聲源

7.1.4.本單元系統配置

序號	名稱	單位	數量	品牌或廠家	備注
1	原料庫	個	1	上海茂育
2	成品庫	個	1	上海茂育
3	四自由度碼垛機	臺	1	上海茂育
4	對射開關	對	1	國產
5	PLC及擴展單元	套	1	歐姆龍
6	控制系統	套	1	上海茂育

7.1.5.可開設的實驗內容
1）PLC控制系統應用實驗
2）步進或伺服電機控制特性實驗；
3）計算機網絡通信技術；
4）VC、VB等高級語言編程。
5）位置控制、速度控制等實驗；
6）多軸運動控制器實驗；
7.2.檢測與分類識別單元
7.2.1.組成及功能
由檢測識別有關傳感器以及處理軟件和其它設備（支架、工作臺等）能夠組成一個相對完整的檢測識別系統，硬件之間應匹配。處理軟件能快速識別用戶所規定工件的外形元素，所提供設備等同或優于參考型號產品的性能。

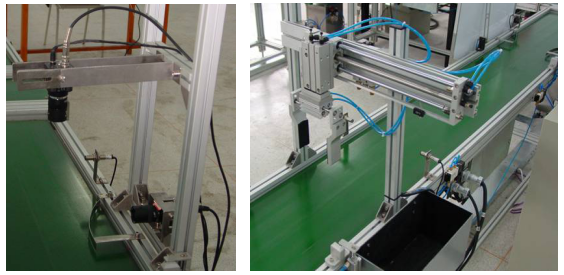

7.1.2.公司產品案例圖
7.2.3.本單元系統配置

序號	技術描述	單位	數量
1	檢測識別系統	套	2
2	計算機	臺	1
3	檢測識別處理軟件	套	1
4	自動定位阻擋裝置	套	2
5	對射開關	對	2

7.2.4.可開設的實驗內容
1）圖象識別系統的應用實驗
2）計算機網絡通信技術
3）VC、VB等高級語言編程
4）位置控制、速度控制等實驗
7.3.柔性制造加工單元
7.3.1.設備組成
柔性加工單元加工以車削加工、銑削加工為主的軸類零件、盤類零件。柔性加工單元自用校方原有的2臺數控車床、1臺數控銑床、1臺加工中心，通過選定的技術改造和布局設置，按照零件加工工藝過程要求，合理而已加工設備的順序、位置，從而滿足標書中提出的1-3個零件加工的要求。
7.3.2.本單元系統配置

序號	名稱	單位	數量	備注
1	數控加工中心	臺	1
2	發那科6140車床	臺	2
3	發那科7140銑床	臺	1
4	控制系統	套	1
5	配套自動氣動夾具	套	4

7.3.3.可開設的實驗內容
1）機械制造工藝相關實驗；
2）數控加工編程實驗；
3）計算機控制；
4）位置控制、速度控制等實驗；
5）工件夾持與控制實驗；
6）實際加工實驗；
7）通訊、故障診斷維修實驗；
8）安裝接線、調試參數設置實驗。
7.4.機器人單元
7.4.1.設備組成
機器人單元由搬運機器人1臺和2臺加工上料機械手以及其他有關軟、硬件組成。
7.4.2.加工上料機器手技術參數
1、主體參數

項目		規格
機器人型號
結構		關節型
關節數		6
驅動方式		AC伺服方式
最大動作范圍	J1	±3.14rad(±180°)
	J2	-1.40~＋1.05 rad(-80°~＋60°)
	J3	-2.33~＋2.62 rad(-133.4°~＋150°)
	J4	±3.66rad(±210°)
	J5	±2.18rad(±215°)
	J6	±3.66rad(±210°)
最大速度	J1	2.01rad/s(115°/s)
	J2	1.83rad/s(105°/s)
	J3	1.97rad/s(113°/s)
	J4	3.66rad/s(210°/s)
	J5	3.05rad/s(175°/s)
	J6	5.41rad/s(310°/s)
可搬質量	手腕部	10kg
可搬質量	第1手臂上	5kg
手腕允許靜負載荷扭矩	J4	83N·m
	J5	83N·m
	J6	44N·m
手腕允許最大慣性力矩	J4	8kg·m²
	J5	8kg·m²
	J6	4kg·m²
最大工作半徑		≥800mm
位置重復精度		±0.04mm
安裝方式		場面安裝
安置條件		周圍溫度：0~45°
		周圍濕度：20~80%RH
		安裝面允許振動：0.5G（4.9m/s²）以下
主體質量		≥100kg

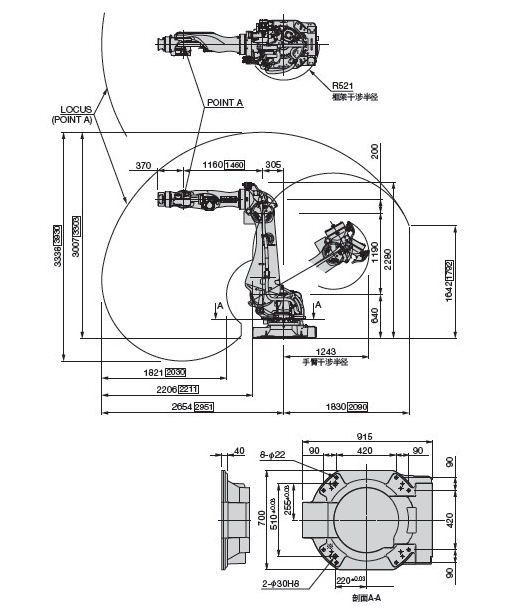

2、安裝示意圖

3、控制性能指標
控制硬件：多處理器系統
主流工業控制總線
主流CPU
板上集成低功耗NS GX1 200MHz 到300MHz 處理器無風扇；
外部總線頻率:33MHz, BGA 封裝芯片組Chipset
NS GX1/CS5530A/W83977F-A 二級Cache 集成于GX1 處理器內系統存儲器System Memory
一條SODIMM 插槽最大可支持1G 內存
內存類型SDRAM ( 同步DRAM)
IDE 功能
一個EIDE 接口最多可接兩個設備支持PIO 模式3/4 或Ultra DMA33 IDE 硬盤和ATAPI CD-ROM/DVD-ROM
USB 功能
兩個USB 接口符合USB 規格Rev. 1.0
BIOS
Award BIOS 即插即用
512M (2Mbit) flash 內存芯片
備份電源
控制軟件：主流品牌機器人操作系統
強大的主流品牌編程語言
通用的文本格式
軟件出廠預裝，并存于光碟
·電源： AC 200-230v三相
·環境溫度：5°C- 45°C
·最大濕度：95%
·防護等級：IP54
·操作面板：控制柜上
·安全性：緊急停止，自動模式停止，測試模式停止等
·輸入輸出：數字式直流24V輸入輸出板
7.4.4.可開設的實驗內容
1）機器人的應用
2）計算機網絡通信技術應用與實驗；
3）計算機控制系統的學習與實驗；
4）位置控制、速度控制等實驗；
5）機器人正運動學分析實驗；
6）機器人關節運動軌跡規劃實驗；
7）機器人的PTP（點到點）運動軌跡規劃實驗；
8）VC、VB等高級語言編程；
9）機器人在柔性系統中的應用實驗
7.4.5.本單元系統配置

序號	名稱	單位	數量	備注
1	六自由度機器人(負載20KG)	臺	2
2	搬運機械人	臺	1	校方原有
4	六自由度機器人底座	臺	2
5	氣動自動定位裝置	套	2
6	對射開關	對	2
7	嵌入式控制系統	套	1

7.5.自動化輸送線系統單元
7.5.1.設備組成
本輸送系統由皮帶輸送機和轉角輸送機組成O型輸送系統，框架采用鋁合金框架,其結構簡單、重量輕，安裝、使用、維護方便。每條皮帶運輸機由鋁合金支架、皮帶、輥筒、電機與減速器組成，并且輸送機上裝有位置傳感器。轉角輸送部分由直流電機+減速器驅動，所有輸送機速度可調，系統中要有一條變頻調速輸送線。
7.5.2.功能特點
本輸送系統由O型組成進行工件的輸送，鋁合金框架,其結構簡單、重量輕，安裝、使用、維護方便。
7.5.3.公司產品案例

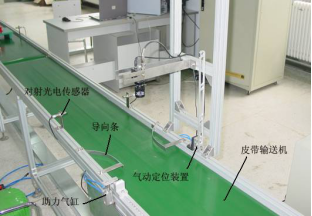

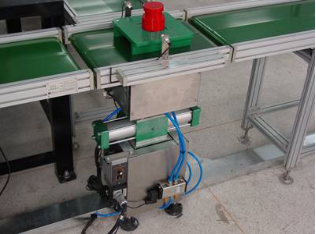

圖、皮帶輸送機及附件

圖、

7.5.4.技術參數

皮帶輸送機	有效工作寬度	300-400mm
	工作高度	750mm
	有效區域	16米´6米
	運行速度	5m/min～10m/min
	電機	1.5kw
	承載能力	200kg
90度轉角輸送機	工作高度	750mm
90度轉角輸送機	旋轉角度	90度

7.7.5.本單元系統配置

序號	名稱	單位	數量	備注
1	皮帶輸送機（含電機、減速器、變頻器、支架等）	套	12套	4米:8套 3米:4套
2	90度轉角輸送機	臺	2	/
3	PLC及擴展單元	套	1	/

7.7.6.可開設的實驗內容

1）輸送機的應用與實驗；
2）PLC編程實驗
3）電機控制等有關實驗
八、機器人柔性制造實訓平臺,機器人柔性制造實訓設備,機器人柔性制造實訓裝置工業總線控制系統

8.1.總線控制系統
系統總線控制系統由主控計算機、工位計算機、嵌入式運動控制器、PLC等控制硬件組成。通過ProfiBus-DP總線同主控計算機控制中心做數據交換。

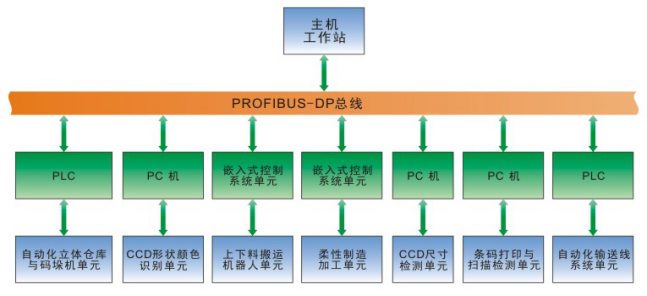

圖、控制系統組網圖

8.2.系統安全保護系統
由于該系統中的轉動、移動、自動化的設備多，這對于建設一個國內先進的實驗室來說，系統的安全保護系統是非常重要的，系統中設計了多層次多重保護措施。
1）機械保護：對存在危險性機械，碼垛機、六自由的機器人等設置有機械碰撞強行停止運行的措施。
2）電氣停止保護：對存在危險性機械，設置有危險設置緊急電氣停止保護措施，如堆垛機上下限位、軌道起點、終點限位緊急電氣停止運行。
3）電氣減速運行保護：對運動機械在上述危險位置前設置有緊急減速運行開關，以便使碼垛機、六自由度串聯機器人在危險位置就提前減速運行。
4）區域性安全保護：碼垛機、六自由度串聯機器人、六自由度并聯機器人運行等區域，為避免產生危險后果，設置區域性報警、停止傳感器裝置，以便緊急停止運行中的設備。
5）人工緊急停止：在現場管理人員附近設置人工緊急停止按鈕，一旦出現不安全預兆，可按下“緊停”按鈕，緊急停止運行設備。
九、機器人柔性制造實訓平臺,機器人柔性制造實訓設備,機器人柔性制造實訓裝置控制軟件

9.1.控制軟件概述
軟件部分包括主控單元和各分站控制單元，其中主控單元由工業計算機及主控軟件組成，通過ProfiBus-DP總線通訊采集各分站信息，并協調各個分站動作，同時實現人機交互界面接受用戶控制和操作。
硬件配置：P4級計算機、內存1G、19寸純屏顯示器。
軟件運行平臺：Windows NT4.0、Workstation 、Windows 2000、Windows XP。
軟件開發平臺：Windows NT4.0、Workstation 、Visual C++ 6.0，Microsoft Access或SQL2000，組態王。
9.2.控制軟件功能
9.2.1.主控單元

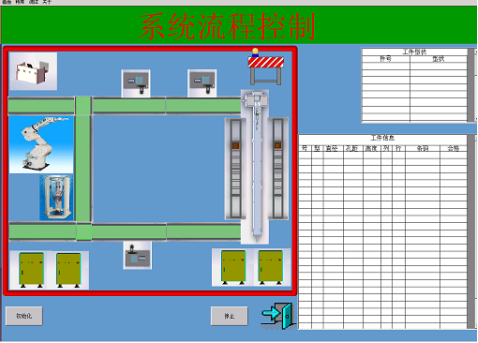

系統提供可視化界面，模塊內部負責實現工作流邏輯配置與時序控制，操作員在此可以操作系統的初始化、運行、停止工作，并開始整個物流系統的連續工作，同時可以實時觀察到各個作業節點的工作狀況及工件信息。

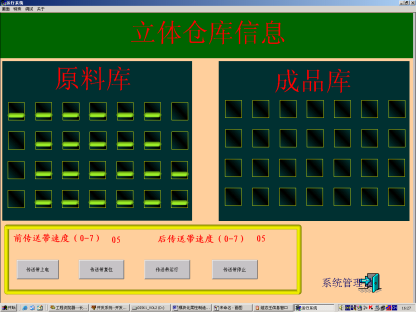

9.2.2.立體倉庫信息監視
系統提供可視化界面，操作員對各個倉庫的物料儲存狀態可以實時進行監控。

9.2.3.手動控制
系統提供可視化界面，操作員可將物流系統分為若干個作業完成，其中分別包括控制各個傳送帶裝置的運動、氣推裝置的控制、立體倉庫碼垛機的控制、六自由度并聯加工中心的控制、數控車床控制、六自由度搬運機器人的控制、氣動分揀條碼檢測單元的控制以及電源開關的控制。
9.2.4.加工上料機器手控制
系統提供可視化界面，操作員可以在此對加工上料機器手進行運動控制，該模塊通過網絡通訊控制上下料搬運分站來實現動作。

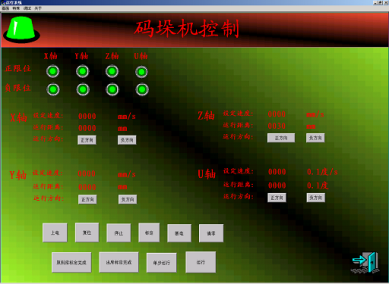

9.2.5.四自由度碼垛機控制
系統提供可視化界面，操作員可以在此對四自由度碼垛機進行運動控制，該模塊通過網絡通訊控制四自由度碼垛機實現各軸動作。

9.2.6.安全管理
設定操作員的不同權限，不同權限可以做不同的事情，例如：系統管理員可以使用所有功能而普通操作員只可以使用其中一項或幾項功能。
9.2.7.系統狀態
系統提供可視化界面，操作員可以實時監控各個設備的工作狀態。其中包括各個裝置是否正在運行，各個裝置是否已經通電。物流系統中正在分揀的各個物料的所在位置。

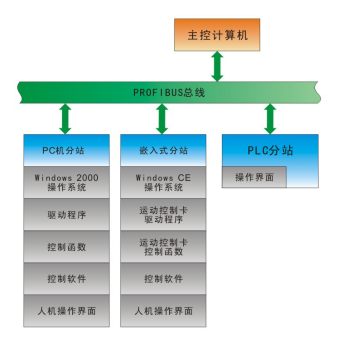

整體結構圖

十、機器人柔性制造實訓平臺,機器人柔性制造實訓設備,機器人柔性制造實訓裝置其他配件說明

10.1.計算機
計算機技術參數：主流品牌計算機
處理器：英特爾奔騰D945雙核處理器（3.40GHZ，800MHZ前端總線，2×2MB二級緩存）；
操作系統：正版windows XP專業版；芯片組：英特爾P965 Express芯片組內存；DDR 512M；硬盤：80G；光驅：DVDRW；圖形：256MB PCI，顯示器：19′液晶顯示器。
10.2.可編程控制器（PLC：S7-200 CPU224）
1、一般性能
S7-200 CPU224的一般性能如下表所示。
S7-200 CPU224一般性能表

電源電壓	DC 24V，AC 100~230V
電源電壓波動	DC 20.4-28.8V，AC 84-264V（47-63Hz）
環境溫度、濕度	水平安裝0~55⁰C，垂直安裝0~45⁰C，5~95%
大氣壓	860~1080hPa
保護等級	IP20到IEC529
輸出給傳感器的電壓	DC 24V （20.4-28.8V）
輸出給傳感器的電流	280mA，電子式短路保護（600mA）
為擴展模塊提供的輸出電流	660mA
程序存儲器	8K字節/典型值為2.6K條指令
數據存儲器	2.5K字
存儲器子模塊	1個可插入的存儲器子模塊
數據后備	整個BD1在EEPROM中無需維護在RAM中當前的DB1標志位、定時器、計數器等通過高能電容或電池維持，后備時間190h（40⁰C時120h），插入電池后備200天
編程語言	LAD，F(xiàn)BD，STL
程序結構	一個主程序塊（可以包括子程序）
程序執行	自由循環。中斷控制，定時控制（1~255ms）
子程序級	8級
用戶程序保護	3級口令保護
指令集	邏輯運算、應用功能
位操作執行時間	0.37μs
掃描時間監控	300ms（可重啟動）
內部標志位	256，可保持：EEPROM中0~112
計數器	0~256，可保持：256，6個高速計數器
定時器	可保持：256， 4個定時器，1ms~30s 16個定時器，10ms~5min 236個定時器，100ms~54min
接口	一個RS485通信接口
可連接的編程器/PC	PG740P = 2 * ROMAN II，PG760P = 2 * ROMAN II，PC（AT）
本機I/O	數字量輸入：14，其中4個可用作硬件中斷，14個用于高速功能數字量輸出：10，其中2個可用作本機功能，模擬電位器：2個
可連接的I/O	數字量輸入/輸出：最多94/74 模擬量輸入/輸出：最多28/7（或14） AS接口輸入/輸出：496
最多可接擴展模塊	7個

2、輸入特性
S7-200 CPU224的輸入特性如下表所示。
S7-200 CPU224輸入特性表

類型	源型或匯型
輸入電壓	DC 24V，“1信號”：14-35A，“0信號”：0-5A，
隔離	光耦隔離，6點和8點
輸入電流	“1信號”：最大4mA
輸入延遲（額定輸入電壓）	所有標準輸入：全部0.2-12.8ms（可調節）中斷輸入：（I0.0-0.3）0.2-12.8ms（可調節）高速計數器：（I0.0-0.5）最大30kHz

3、輸出特性
S7-200 CPU224輸出特性如下表所示。
表：S7-200 CPU224的輸出特性

類型	晶體管輸出型	繼電器輸出型
額定負載電壓	DC 24V（20.4-28.8V）	DC 24V（4-30V） AC24-230V（20-250V）
輸出電壓	“1信號”：最小DC 20V	L+/L-
隔離	光耦隔離，5點	繼電器隔離，3點和4點
最大輸出電流	“1信號”：0.75A	“1信號”：2A
最小輸出電流	“0信號”：10μsA	“0信號”：0mA
輸出開關容量	阻性負載：0.75A 燈負載：5W	阻性負載：2A 燈負載：DC30W，AC200W

4、擴展單元的主要技術特性
S7-200系列PLC是模塊式結構，可以通過配接各種擴展模塊來達到擴展功能、擴大控制能力的目的。目前S7-200主要有三大類擴展模塊。
（1）輸入/輸出擴展模塊 S7-200 CPU上已經集成了一定數量的數字量I/O點，但如用戶需要多于CPU單元I/O點時，必須對系統做必要的擴展。CPU221無I/O擴展能力，CPU 222最多可連接2個擴展模塊（數字量或模擬量），而CPU224和CPU226最多可連接7個擴展模塊。
S7-200 PLC系列目前總共提供共5大類擴展模塊：數字量輸入擴展板EM221（8路擴展輸入）；數字量輸出擴展板EM222（8路擴展輸出）；數字量輸入和輸出混合擴展板EM223（8I/O，16I/O，32I/O）；模擬量輸入擴展板EM231，每個EM231可擴展3路模擬量輸入通道，A/D轉換時間為25μs，12位；模擬量輸入和輸出混合擴展模板EM235，每個EM235可同時擴展3路模擬輸入和1路模擬量輸出通道，其中A/D轉換時間為25μs，D/A轉換時間]100μs，位數均為12位。
基本單元通過其右側的擴展接口用總線連接器（插件）與擴展單元左側的擴展接口相連接。擴展單元正常工作需要+5VDC工作電源，此電源由基本單元通過總線連接器提供，擴展單元的24VDC輸入點和輸出點電源，可由基本單元的24VDC電源供電，但要注意基本單元所提供的最大電流能力。
（2）熱電偶/熱電阻擴展模塊熱電偶、熱電阻模塊（EM231）是為CPU222，CPU224，CPU226設計的，S7-200與多種熱電偶、熱電阻的連接備有隔離接口。用戶通過模塊上的DIP開關來選擇熱電偶或熱電阻的類型，接線方式，測量單位和開路故障的方向。
（3）通訊擴展模塊除了CPU集成通訊口外，S7-200還可以通過通訊擴展模塊連接成更大的網絡。S7-200系列目前有兩種通訊擴展模塊：PROFIBUS-DP擴展從站模塊（EM277）和AS-i接口擴展模塊（CP243-2）。
S7-200系列PLC輸入/輸出擴展模塊的主要技術性能如下表所示。
表：S7-200系列PLC輸入/輸出擴展模塊的主要技術性能

類型	數字量擴展模塊			模擬量擴展模塊
型號	EM221	EM222	EM223	EM231	EM232	EM235
輸入點	8	無	4/8/16	3	無	3
輸出點	無	8	4/8/16	無	2	1
隔離組點數	8	2	4	無	無	無
輸入電壓	DC24V		DC24V
輸出電壓		DC24V或AC24-230V	DC24V或AC24-230V
A/D轉換時間				<250μs		<250μs
分辨率				12bit A/D轉換	電壓：12bit 電流：11bit	12bit A/D轉換

10.3觸摸屏
基本概述
產地: 亞太       品牌: 光控豹    型號: HX-S121S1R2
套餐類型:官方標配   攝像頭類型:無攝像頭是否無線:有線    是否觸摸屏:觸摸屏   能效等級:一級觸摸屏類型: 電阻屏
附加功能:內置音箱、升降、可壁掛屏幕尺寸:12英寸
售后服務:三包   是否寬屏:否垂直可視角度:145°
黑白響應時間:5毫秒灰階響應時間:5毫秒點距:0.291mm      面板類型:TFT    接口類型:DC 音頻 COM/USB
平均亮度:350cd/m^2   分辨率:800x600   水平可視角度:145°     液晶屏種類:完美屏屏幕比例:4:3    標稱對比度:450:1
屏幕類型:LED    是否自帶音箱:是    適用場景:工業
參數性能

顯示參數		整機參數
屏幕尺寸	10.4寸	整機型號	HX-S104S1R2
屏幕比例	4：3（正屏）	供電方式	12V-4A（外置：AC180-240V，50-60Hz）
面板類型	工控A+規屏 TFT	最大功率	48W
最佳分辨率	800*600	外觀顏色	黑色
點距	0.264mm	外殼材質	全金屬冷軋板
平均響應時間	5ms	內置喇叭	無
對比度	500：1	工作溫度/濕度	0-60度（20%-65%）
顯示色彩	16.7M	儲存溫度/濕度	-10-60度（10%-75%）
背光壽命	50000h	語言菜單	簡體中文
平均亮度	300cd/m²	安裝方式	可選
視角	75/75/75/75	節能保護	有
觸摸參數		售后質保
觸摸類型	5線電阻屏單點觸摸	接口類型	DG（電源）,VGA+DVI（視頻）,USB（觸摸）等
感應力度	40g-250g	接口類型	DG（電源）,VGA+DVI（視頻）,USB（觸摸）等
觸摸次數	³3500萬次	支持系統	Windows、Android
表明硬度	³3H	配件清單	電源適配器，VGA或DVI線，音頻線，觸摸驅動軟件
觸摸方式	壓力感應
通訊接口	USB或COM
屏透光率	³90%	保修時間	1年
屏分辨率	2048*2048	保修方式	送修或寄修

十一、機器人柔性制造實訓平臺,機器人柔性制造實訓設備,機器人柔性制造實訓裝置其它技術參數

1、系統占地面積：≤6m×16m；
2、電源：三相五線：AC380V ，50Hz；電壓波動范圍±15%；單相：AC220V，50Hz；電壓波動范圍±15%；
3、壓縮空氣運行壓力：0.4 -- 0.6MPa；
4、地坪載荷：³2T/M²；
5、房屋高度：³2.5 m；
6、毛坯或工件材料：鋼、有色金屬、工程塑料；
7、系統可同時滿足30-35名學生進行實驗；
8、系統各組成單元具有足夠的剛度，設備運行時不會產生干擾正常教學的噪音。
9、工具柜：2臺規格：長×寬×高：900×390×1800mm，采用0.6mm冷軋鋼板，表面經磷化處理后采用靜電噴塑工藝，中間有兩個抽屜，抽屜上下空間各分為兩層，上面為玻璃柜門，下面為鋼質柜門。
十二、機器人柔性制造實訓平臺,機器人柔性制造實訓設備,機器人柔性制造實訓裝置提供的文檔資料

12.1 系統實驗指導書機械篇
我公司提供的實驗指導書機械篇不僅提供了教學大綱供學院參考，而且從系統單元層面上詳細介紹了每個模塊單元組成基本設備的設計思想、設計過程、工藝方法、結構組成、計算方法、與實驗相配套的教學內容，并在介紹本系統設備基礎上擴展到工業相關設備的基本知識。在每一個模塊或者設備介紹下，指導書還留有實驗作業，讓學生充分掌握所了解和學到的專業知識，并具有較強的動手能力。
12.2 系統實驗指導書控制篇
與機械篇構成一樣，系統的介紹了整體及模塊組成設備的控制原理和方法，闡述了本系統中包含的電氣控制與單片機直至工業控制領域內大多數自動控制知識。并在系統知識范圍內預設了課程試驗作業，讓學生在本專業課程基礎上提高自己。并了解和掌握工業現場所應用到的基本知識。
12.3 系統軟件使用說明書
系統軟件使用說明書著重與軟件安裝使用和注意事項。并介紹二次開發相關知識，以及系統軟件基礎上增加功能的示例等。軟件說明書還包含單個模塊，比如串聯和并聯機器人單獨使用的軟件說明書，并配備完善的恢復功能，學生或者教師可在軟件基礎上任意合理更改，最終都能恢復到初始狀態。
12.4 機器人使用說明書
為單個機器人使用時的硬件與使用說明書。
12.5 機器人實驗指導書
為單個機器人進行教學實驗的指導材料，包括機器人機械系統與控制系統的介紹，以及機器人正、逆運動學分析，還有插補運動、軌跡規劃、點到點運動、裝配、搬運等實驗過程介紹。并具有一定的實驗格式。
12.6 電控布線圖與原理圖
12.7 軟件動態鏈接庫與二次開發接口、部分源代碼
12.8 其他外購設備（數控車床與元器件等）說明書

友情提示：
1、設備驗收：各采購單位收貨時請檢查機器人柔性制造實訓平臺的貨品外觀，核實設備的數量及配件，拒收處于受損狀態的設備；
2、設備質保：茂育將為各采購單位提供機器人柔性制造實訓平臺產品說明書和質保期，在質保范圍內提供對設備的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌?/span>機器人柔性制造實訓平臺選型錯誤或設備購買數量錯誤，造成設備的退換貨要求，將不被接受；
4、設備貨期：對機器人柔性制造實訓平臺的發貨期為參考值，如您需要了解設備的精確貨期，請與上海茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對機器人柔性制造實訓平臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關設備的技術咨詢；

找不到想找的產品?請點擊產品導航頁

上一篇：沒有了
下一篇：自動化立體倉庫、碼垛機單元實訓裝置

MYJQR-01B機器人柔性制造實訓平臺

我們的優勢：
