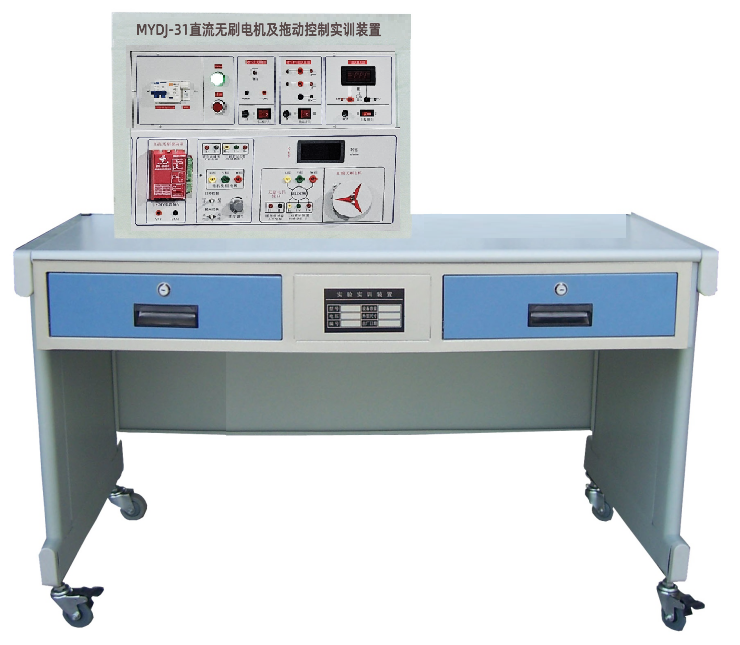

MYDJ-31直流無刷電機及拖動控制實訓臺

一、概述
直流無刷電機及拖動控制實訓臺采用無刷電機專用控制驅動技術，能夠?qū)崿F(xiàn)電機正、反轉控制及調速，加載等功能。

二、技術性能
1、輸入電源：單相～220V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜0.8KVA
5、外形尺寸：1200×700×1300mm³
三、配置介紹
1.電源控制屏
(1)交流電源
提供單相交流～220V電源，交流電源輸出處設有短路保護措施，設有電流型漏電保護器，控制屏若有漏電現象，漏電流超過一定值，即切斷電源。
（2）直流電源
提供24V(5A)直流電源，電源輸出處設有短路保護措施。
（3）提供57BL直流無刷電機1臺，額定功率60W，額定電壓24V，額定扭矩0.6N.m，對應驅動控制系統1套，測速系統1套。
（4）提供永磁直流電機1臺，作為發電機使用，可作為直流無刷電機的負載使用。
（5）提供0-450歐姆大功率磁盤電阻1只。
（6）提供DC 0-200V直流電壓表一只，提供0-500V真有效值交流電壓表一只。
（7）提供實訓桌一張，帶有2只抽屜，便于存儲文件資料或?qū)嵱?xùn)導線，工具等。
四、實訓項目
1.直流無刷電機及驅動控制系統的認知。
2.無刷電機電機正、反轉控制。
3.無刷電機電機調速。
4.無刷電機加載控制。
五、輔助教學數字資源軟件
（1）電機與變壓器仿真教學軟件（正版3D軟件，便于升級）
電機與變壓器仿真教學軟件依據《職業院校數字校園建設規范》（教職成函[2015]1 號）與教育部頒布的有關專業教學大綱而設計，選取典型的電機與變壓器，圍繞其核心知識點和技能點展開，兼顧教師的課堂教學，力爭達到軟件的職業性、情境性、過程性、交互性的相互交融。
本軟件包括功率電機、控制電機、信號電機和變壓器4個實驗單元，共18個典型的實驗項目，每個實驗項目下設有外形結構、工作原理、拆裝過程、故障檢測、常見應用、考考你等數目不等實驗任務。
本軟件既可支持教師的課堂演示教學，亦可支持學生進行課前預習，重點支持學生在理論課后進行的自主仿真實驗，并可在此基礎上實現技能考核。
（2）電力拖動仿真教學軟件（正版3D軟件，有軟件著作權，便于升級）
本產品依據中華人民共和國勞動和勞動安全行業標準（LD/T81.1—2006）《職業技能實驗和鑒定設備通用技術規范》與教育部有關專業教學大綱而設計，內容包括三相異步機單向轉動控制等30個實驗項目，涵蓋維修電工初級、中級、高級主要實驗項目，每個項目又根據需要設有實驗?zāi)康�、實驗器件、實驗電路、電路原理、器件布局、元件檢查、通電運行、通電運行、故障排除等多種訓練任務。軟件以技能為核心，項目為引領、任務為驅動，職場環境為背景，操作步驟為主線，學生交互訓練為主體，具有三維可視化、智能化、全交互的特點，集職業性、情境性、過程性、交互性于一身，性價比極高。為職業教育與技能實驗、鑒定信息化、現代化提供了不可或缺的豐富資源。
（3）電工作業培訓教學軟件（正版3D軟件，有軟件著作權，便于升級）
本產品依據中華人民共和國勞動和勞動安全行業標準（LD/T81.2－2006）《“維修電工”職業技能實驗和鑒定設備技術規范》與教育部有關專業教學大綱而設計研制。該軟件采用二維與三維結合的虛擬畫面，教導學生電工基礎知識和用電的安全及急救方法。包含電工初步知識（電工基礎、電工儀表使用、導線安全連接、安全用電工具、安全用電標志），觸電急救（觸電的方式、安全防護措施、接地與接零保護、人工呼吸，心肺復蘇等急救方法），風險排除（滅火器類型、滅火器的使用），電工電子基本操作（包括低壓電器、電機與變電器、照明電路、電子技術）等4大模塊，15個實驗單元，72個實驗項目。軟件以技能為核心，操作步驟為主線，以學生交互訓練為主體，具有三維可視化、智能化、全交互的特點，集職業性、情境性、過程性、交互性和靈活性于一身，性價比極高。為職業教育與技能實驗、鑒定信息化、現代化提供了豐富的教學資源。

友情提示：
1、設備驗收：各采購單位收貨時請檢查直流無刷電機及拖動控制實訓臺的貨品外觀，核實直流無刷電機及拖動控制實訓臺的數量及配件，拒收處于受損狀態的設備；
2、設備質保：茂育將為各采購單位提供直流無刷電機及拖動控制實訓臺使用說明書和質保期，在質保范圍內提供對設備的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌闹绷鳠o刷電機及拖動控制實訓臺選型錯誤或直流無刷電機及拖動控制實訓臺購買數量錯誤，造成設備的退換貨要求，將不被接受；
4、設備貨期：對直流無刷電機及拖動控制實訓臺的發貨期為參考值，如您需要了解直流無刷電機及拖動控制實訓臺的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對直流無刷電機及拖動控制實訓臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關直流無刷電機及拖動控制實訓臺的技術咨詢；
