CSK181輕型發動機解剖實訓臺

一、CSK181輕型發動機解剖實訓臺-產品簡介
該設備采用翻新三代猛士CSK181裝甲突擊車(康明斯4.0L) 電控柴發動機總成進行剖面處理，各部件齊全，剖面位置合理，能全面展示發動機內外部結構和部件的運動情況，適用于發動機原理和機械機構的教學。

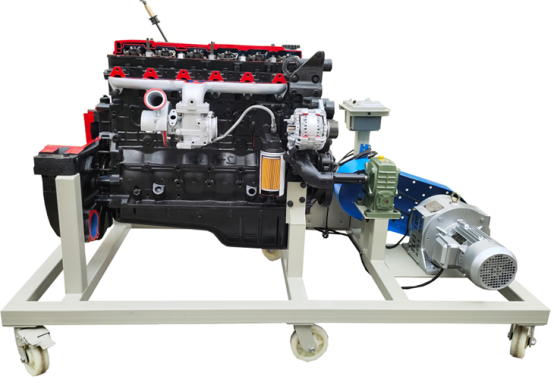

（參考圖）
二、功能特點
1、采用原廠發動機實物總成進行機構切剖，充分展示發動機機構部分的內外結構。
2、對發動機各機械剖面采用不同顏色的油漆進行噴涂。
3、由可調轉速的單相齒輪減速電機帶動發動機曲軸做低速運轉，真實演示發動機內部機械部件的運動過程。
4、移動臺架采用了高強度的鋼結構焊接，表面經噴涂工藝處理。移動臺架底部帶有自鎖腳輪裝置，可移動式，方便教學。
5、解剖部位：
缸體（活塞與曲軸運行外可觀察）；
氣門室蓋（凸輪軸運行外可觀察）；
氣缸蓋（進排氣門運行外可觀察）；
進排氣歧管與濾清器；
發電機與水泵；
正時機構（正時機構運行外可觀察）；
三、技術規格
1、外形尺寸：800×600×1200mm(長×寬×高)
2、動力電源：220V±10% 50Hz
3、單相齒輪減速電機：
4、額定電壓：AC 220V 50Hz
5、額定功率：1500W
6、額定轉速：0-15轉/分
7、工作溫度：-40℃～+50℃
8、顏色：7032
9、鋼管：40*40*3mm
10、移動腳輪：100*50mm
四、基本配置(每臺)

序號	名稱	規格型號	單位	數量
1	解剖發動機總成	翻新	套	1
2	齒輪減速電機	220V 1500W調磁調速電機及WOP70減速機	套	1
3	漏電保護開關		個	1
4	移動臺架(帶自鎖腳輪裝置)	1600×600×900mm(長×寬×高)	臺	1

友情提示：
1、設備驗收：各采購單位收貨時請檢查CSK181輕型發動機解剖實訓臺的貨品外觀，核實CSK181輕型發動機解剖實訓臺的數量及配件，拒收處于受損狀態的設備；
2、設備質保：茂育將為各采購單位提供CSK181輕型發動機解剖實訓臺使用說明書和質保期，在質保范圍內提供對CSK181輕型發動機解剖實訓臺的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌腃SK181輕型發動機解剖實訓臺選型錯誤或設備購買數量錯誤，造成CSK181輕型發動機解剖實訓臺的退換貨要求，將不被接受；
4、設備貨期：對CSK181輕型發動機解剖實訓臺的發貨期為參考值，如您需要了解CSK181輕型發動機解剖實訓臺的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對CSK181輕型發動機解剖實訓臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關CSK181輕型發動機解剖實訓臺的技術咨詢；
