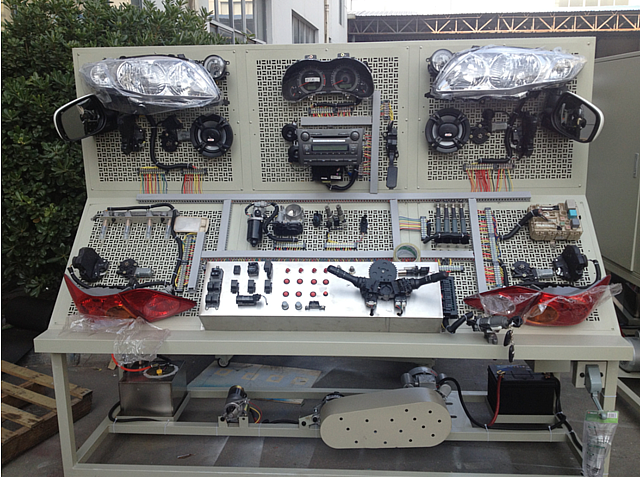

MYQJX-13汽車電器系統綜合考核實訓設備

1、適用于各類型院校及培訓機構對汽車全車電器系統理論和維修實訓的實訓教學需要。
2、適用于各類型院校及培訓機構對汽車全車電器系統模塊單元教學需要。
3、適用于模塊化教學模式的教學需要。
4、適用于汽車職業技能電工鑒定接線考核的需要。
5、適用于汽車全車電器系統模塊的結構與原理認知、接線演示、功能動態演示、電路考核、故障檢測與維修、故障診斷與排除等教學需要。
三、實訓臺結構組成：實訓臺采用燈光系統、儀表系統、點火與噴射系統、起動系統、充電系統、發動機電控系統、、防盜電腦及點火開關、喇叭系統、電動車窗系統、電控門鎖及后視鏡系統、雨刮系統、音響系統、全套電器的連接線、實訓考核臺、移動臺架等。
主要包含汽車電器八大系統：
1-照明插接模塊、2-舒適電子系統電器插接模塊、3-雨刮器系統電器插接模塊、4-音響系統插接模塊、5-發動機電控系統模塊；6-信號儀表系統電器模塊；7-充電模塊；8-起動模塊。
四、功能特點：
1、學生使用跨接線自已動手連接各單元電器元器件（汽車電器八大系統），對學生進行全車電器各系統的單元模塊進行接線考核。
2、電器元器件連接線路后，可運行全車電器系統，展示全車電器系統的組成結構及原理。
3、電器元器件連接線路后，操縱各種電器開關及按鈕，可真實演示汽車電器各系統的工作過程。
4. 采用網孔型安裝冷板，方便實用。
5、單元模塊面板上繪有各電器元器件名稱及安裝元器件端子，學員可直觀對照實物，連接電器元器件線路。
6、面板上安裝有檢測端子，可直接在面板上檢測整車電器各系統電路元件的電信號，如電阻、電壓、電流、頻率、波形信號等。
7、配備原車故障檢測通訊的診斷座，可使用電腦診斷儀對電器電控系統讀取故障碼和數據流等。
8、固定零件采用鋁合金表面電鍍金色提手。
9、各單元模塊板方便安裝，考核臺可安裝單個模塊進行接線考核，也可安裝全車電器各系統的單元模塊進行接線考核。
10、實訓臺加裝蓄電池的電源總開關等安全保護裝置。
11、實訓臺底座部分采用鋼性結構焊接，面板柜沖壓成形，面板柜與底座可分離，臺架表面采用烤漆工藝，帶萬向自鎖腳輪裝置。
12、 配備有使用說明書、實驗指導書等相關資料。
五、外形與顏色：
1、設備外形：2040×750×1680mm(長×寬×高)
2、設備顏色：亞光灰（用戶可選擇各種顏色）
六、制造工藝
1．網孔板
1.1網孔厚度1.5mm
1.2加強條：40*20*2.0mm
1.3網孔沖壓成形
1.4表面采用亞光灰噴塑工藝，厚度0.3mm.
1.5網孔100*30mm
2.設備面板柜
2.1鋼性結構焊接
2.2冷板：1.5mm
2.3一次沖壓成形
2.4表面采用亞光灰噴塑工藝，厚度0.3mm.
3.設備底座架
3.1鋼性結構焊接
3.2方管：40*40*2.0mm
3.3底板沖壓成形
3.4表面采用亞光灰噴塑工藝，厚度0.3mm.
4.萬向腳輪
4.1前二只萬向帶鎖止功能腳輪
4.2后二只萬向腳輪
4.3腳輪與臺架用M6*4螺絲固定，方便設備維修與維護。
4.4腳輪：50mm×50mm(直徑×寬度)
4.5腳輪支撐：0.5T
七、技術指標
1、工作電源：直流12V
2、工作溫度：-40℃～+50℃
3、交流電源：220V

---

友情提示：
1、設備驗收：各采購單位收貨時請檢查汽車電器系統綜合考核實訓設備的貨品外觀，核實汽車電器系統綜合考核實訓設備的數量及配件，拒收處于受損狀態的設備；
2、設備質保：茂育將為各采購單位提供汽車電器系統綜合考核實訓設備使用說明書和質保期，在質保范圍內提供對汽車電器系統綜合考核實訓設備的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌钠�車電器系統綜合考核實訓設備選型錯誤或汽車電器系統綜合考核實訓設備購買數量錯誤，造成設備的退換貨要求，將不被接受；
4、設備貨期：對汽車電器系統綜合考核實訓設備的發貨期為參考值，如您需要了解汽車電器系統綜合考核實訓設備的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對汽車電器系統綜合考核實訓設備有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關汽車電器系統綜合考核實訓設備的技術咨詢；

---
