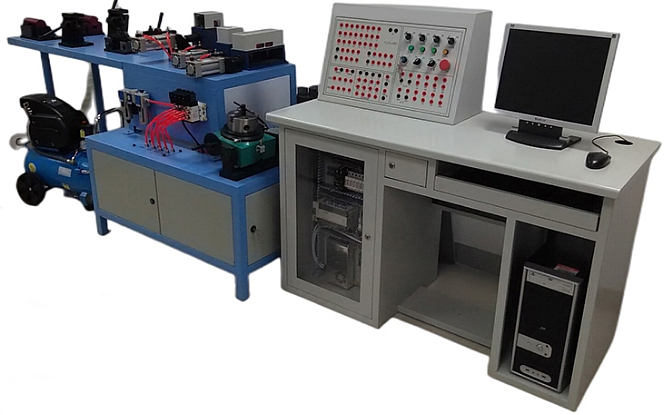

MYZDH-1型自動化夾具綜合實驗臺

一、概述
自動化夾具綜合實驗臺由計算機、電氣控制柜、夾具工作臺、氣動系統及軟件等部分組成。該設備基本上涵蓋了自動化生產中常見的夾具，是學生認識和掌握自動化夾具的組成結構、工作原理、設計方法以及控制方法的一種較為理想的教學實驗設備。
自動化夾具綜合實驗臺涵蓋：機械、電氣、氣動、傳感器、計算機控制技術及通訊、可編程控制器及控制、氣動控制系統、智能制造等方面，覆蓋面廣，綜合性強。自從推向市場以來，受到了高校、高職高專相關專業老師和學生的肯定和推崇，現已行銷全國各地，有很多學校購買了這種設備。

二、特點
1、實驗內容涉及機械、電氣、氣動、傳感器、計算機控制技術、智能制造等方面，覆蓋面廣，綜合性強
2、各功能部件敞開性好，有利于加深學生的感性認識
3、通過多個模塊，靈活組成各種系統
4、實驗過程接近實際機電產品的組裝調試過程，實戰性強
5、學生可根據自己的構思進行創新設計
6、該設備具有安全可靠、清潔衛生的特點
三、面向課程
《智能制造技術基礎》、《機械夾具》、《先進制造技術》、《機電一體化控制技術與系統》、《智能制造裝備設計》、《可編程控制器的原理及應用》等。
其它用途
· 為本科生、研究生提供教學實驗場所
· 為本科生的課程設計、畢業設計及課外創新設計提供實驗場所
· 為教師和相關技術人員從事開發提供實驗平臺
· 為企業培訓工程技術人才和工程設備的維護管理人員
· 改善辦學條件，提高學校的知名度
四、技術參數
1、設備尺寸（長*寬*高）：3050*800*1100mm。(說明：該設備由三部分組成，可以拆開搬運。)
2、電源：220AV；功率：1000W。
3、配置建議：根據學生班人數，2-3人共1套。
五、配置清單
5.1設備的主要組成：
(1) PC機
(2) 夾具工作臺
●六點定位平臺及定位元件
●電動夾具：
1）電動三爪自定心卡盤
2）數控分度頭
3）數控回轉工作臺
●氣動夾具：
1）斜楔夾緊機構
2）鉸鏈夾緊機構
3）聯動夾緊機構
●手動夾具：
1）偏心夾緊機構
2）螺旋夾緊機構
（3）電氣控制柜
●可編程控制器（三菱公司）
●繼電器和接觸器（歐姆龍或斯耐德公司）
●步進電機控制系統（森創公司）
●分區式創新型控制面板（華中科技大學）
（4）氣動系統:空氣壓縮機（靜音）,氣動元件.
（5）軟件：控制軟件及所有實驗程序
六、基本實驗項目
1、PLC編程軟件的學習與使用實驗
2、PLC順序控制程序設計與調試實驗
3、步進電機定位控制實驗
4、PC與 PLC雙向通信程序設計與調試實驗
5、PC與 PLC兩極控制程序設計與調試實驗
6、六點定位平臺及定位元件實驗
7、手動夾具實驗
8、數控分度頭控制實驗
9、數控回轉工作臺控制實驗
10、電動三爪自定心卡盤控制實驗
11、氣動回路的拼接、調整和控制實驗
12、氣動聯動夾緊機構控制實驗
13、氣動鉸鏈夾緊機構控制實驗
14、氣動斜楔夾緊機構控制實驗
15、氣動夾具綜合實驗
16、自動化夾具的現場教學實驗

友情提示：
1、設備驗收：各采購單位收貨時請檢查自動化夾具綜合實驗臺的貨品外觀，核實自動化夾具綜合實驗臺的數量及配件，拒收處于受損狀態的設備；
2、設備質保：茂育將為各采購單位提供自動化夾具綜合實驗臺使用說明書和質保期，在質保范圍內提供對自動化夾具綜合實驗臺的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌淖詣踊瘖A具綜合實驗臺選型錯誤或設備購買數量錯誤，造成自動化夾具綜合實驗臺的退換貨要求，將不被接受；
4、設備貨期：對自動化夾具綜合實驗臺的發貨期為參考值，如您需要了解自動化夾具綜合實驗臺的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對自動化夾具綜合實驗臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關自動化夾具綜合實驗臺的技術咨詢；
