MYG-71過程控制實驗實訓裝置

一、過程控制實驗實訓裝置-概述
過程控制綜合實驗裝置（Process Control System，簡稱PCS），是模仿現代工業生產過程中常見的物理量，諸如溫度、壓力、流量、液位等參數，對其進行測量、控制，分析過程參數變化特性，研究過程控制規律(如PID控制)的教學實驗設備，選用智能化的工業用儀器儀表，接近工業實際，使用安全，運行穩定，維護簡單，性價比優越。本裝置集合多種控制方式，再現實際工業現場使用的控制手段，采用聲光報警系統，并提供用戶更友好的二次開發接口。
二、產品功能及特點：
1、產品功能：
(1)、可滿足“自動調節原理，過程控制，控制儀表，自動檢測技術與傳感器,計算機及相關課程的教學實驗需求；
(2)、DCS和過程控制分時使用，互相不干擾。
2、產品特點：
（1）、分體式設計，模塊化組裝式結構，可以根據不同的需要選擇、PLC控制，儀表控制,DDC控制無線網絡組成不同的控制系統。含有常規水箱檢測控制裝置、鍋爐加熱裝置。設備可以實現多臺電腦控制系統，進行遠程網絡控制.
（2）、三水箱配置；雙路供水系統。
（3）、實驗柜完全敞開設計，內部器件全部可視，有利直觀教學和維護。
（4）、人性化設計，配有儲水箱，進排水自控裝置，減輕實驗人員勞動強度。為實驗文明操作提供條件。
（5）、裝置的儀表、部件均選用現代化技術工業級產品，智能化程度高。精度好，規格多樣。有利直觀教學和拓寬學生工業現場知識。為以后走上社會打好結實基礎。
（6）、安全度高，系統配有漏電保護，帶保護套的專用實驗電源連線，及溫控箱防止無水加溫自動控制等，力求保護人身、設備安全。
（7）、開放度好，在教師指導下，學生可觀察、可自己動手參與操作、可自行編程進行驗證、可根據記錄的實時曲線進行理論分析等。
（8）鍋爐加熱程控保護系統
A、加熱電路加有保險管進行過載保護；
B、鍋爐加熱內膽加由水位液位保護裝置，水位不達到一定的高度，控制系統不能控制可控硅調壓器工作。
（9）、電源保護措施
A、加有電流型漏電保護器，防止設備漏電短路造成的設備及人身傷害。
B、各控制電路加有保險管，有效保護器件因過載造成損壞。
（10）、電源啟�？刂品绞�；采用啟停按鈕控制接觸器來控制電源的啟停。
（11）、漏電保護裝置及安全性和安全承諾；
A、各種電源及各種儀表的可靠的保護功能
B、各種電源及各種儀表的強電采用開關控制，學生不自行接線，不存在強弱電混插的問題。
C、實驗強電接線插頭采用封閉式結構，防止觸電事故的發生。
三、產品結構與特點：

                                           (參考圖：以實際生產為準)

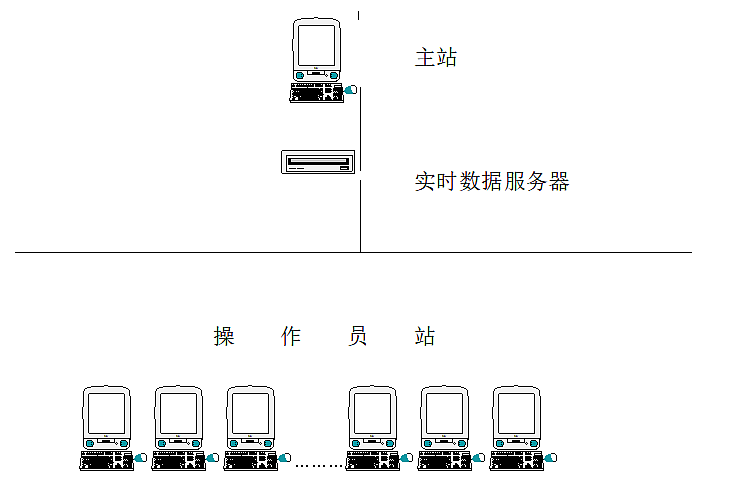

計算機網絡網絡示意圖

三、技術參數與要求:
1、供電電源:
   單相交流電源：220VAC±10%、50Hz±5%、16A，系統必需接地良好。
2、實驗室應有水源和進排水口。進排水口與設備間距離一般要求小于10米
3、系統儀表的輸入、輸出信號符合IEC標準
  （1）變送器電流源信號：4-20mADC。
  （2）儀表采樣：1-5V（250Ω）/0.2-1V（50Ω）
4、系統提供直流線性穩壓電源（朝陽電源產品）  24VDC/1A。
5、上位計算機組態軟件
     應用MCGS（Monitor and Control Generated System）全中文工控組態軟件進行開發的實驗系統。運行環境要求，參見MCGS用戶指南�？梢越M成網絡,一臺老師機可以控制十幾臺學生機,實現數據共享。
四、控制實驗：
特性實驗
1、水箱單容特性實驗
2、水箱雙容特性實驗
3、上下水箱雙容特性實驗
4、電動閥流量特性實驗
5、變頻器流量特性實驗
6、溫度特性實驗
7、壓力特性實驗
8、箱液位數學模型的測定實驗
單回路控制實驗
1、電動調節閥支路單容液位控制實驗
2、變頻器支路單容液位控制實驗
3、上水箱雙容液位控制實驗
4、上下水箱雙容液位控制實驗
5、三容液位控制實驗
6、電動調節閥支路流量控制實驗
7、變頻器支路流量控制實驗
8、鍋爐內膽溫度控制實驗
9、鍋爐內膽溫度位式控制
串級控制實驗
1、上水箱雙容串級控制實驗
2、上水箱液位與電動閥支路流量串級控制實驗
3、上水箱液位與變頻器支路流量串級控制實驗
4、三閉環三容液位串級控制實驗
5、溫度流量串級控制實驗
比值控制實驗
1、單閉環比值流量控制實驗
2、隨動流量比值控制實驗
解耦控制實驗
★1、雙容解耦控制（提供設備水路圖和說明書）
★2、液位流量解耦控制（提供設備水路圖和說明書）
★3、液位壓力解耦控制（提供設備水路圖和說明書）
滯后控制實驗
1．Smith預估控制實驗
教師機內容
1、主機監測單元測試
2、手機app控制
3、手機模擬量和開關量控制實驗
4、手機微信端報警設置
無線網絡控制
1、ZIGBEE通訊實驗
2、ZIGBEE組網實驗（提供觸摸屏的組網圖）
3、WiFi通訊實驗與電腦通信（錄制視頻尋址過程）
4、PID參數調節與控制（提供4個站點的曲線圖）
5、觸摸屏顯示功能（提供軟件界面）
6、手機APP顯示與控制（提供軟件界面）
7、開關量控制實驗
過程控制模擬對象仿真實驗
    1、上水箱特性測試
    2、下水箱特性測試
    3、二階液位特性測試
    4、溫度加熱器特性測試
    5、調節閥特性測試
    6、壓力單閉環控制系統
    7、溫度單閉環控制系統
    8、液位單閉環控制系統
    9、流量單閉環控制系統
    10、二階液位控制系統
    11、上水箱液位和流量串級控制系統
    12、上、下水箱液位串級控制系統
    13、前饋反饋控制系統

---

其他產品鏈接：
過程控制綜合實驗系統
液位流量壓力溫度實驗平臺
多策略過程控制集成系統實訓平臺
電力自動化儀表及過程控制實訓裝置
熱工儀表實訓平臺
過程控制儀表工實訓裝置
化工儀表維修工實訓考核裝置
過程控制設備故障診斷與維修技能實訓平臺
過程裝備安裝調試技術實訓裝置
高級過程控制綜合實驗裝置
流體測控技術綜合實驗臺
過程控制系統實驗裝置
三容過程控制綜合實驗裝置
三容水箱控制系統實驗裝置
過程控制綜合實驗裝置
單容水箱液位串級控制實驗裝置
熱工儀表及控制實訓裝置
過程自動化控制工程實訓系統
閥門控制安裝實驗裝置
過程控制技能實訓考核裝置
熱工自動化過程控制實驗裝置
高級現場總線過程控制系統實驗裝置
過程控制實驗裝置
環形帶測控實驗裝置
二維運動及輸送檢測控制實訓裝置
現場總線過程控制實驗設備
過程測量儀表技能實訓裝置

---
