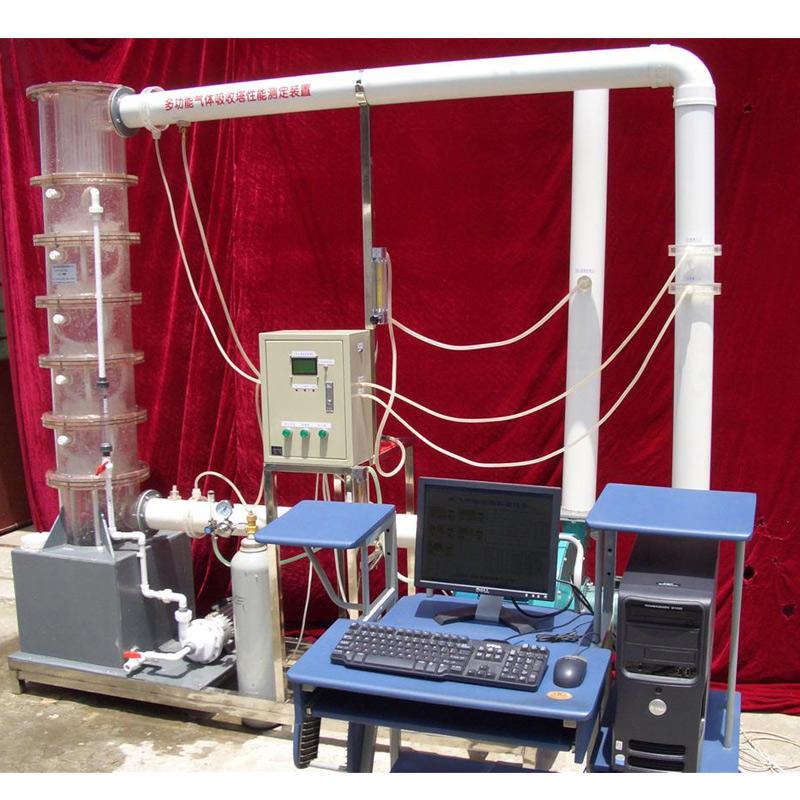

MYB-19B篩板塔氣體吸收實驗設備

篩板塔氣體吸收實驗設備-產品概述：

1、吸收法凈化廢氣中SO的原理，
2、透明有機玻璃塔觀察篩板塔內氣液接觸狀況和液泛現象。

二、實驗項目

1、了解用吸收法凈化廢氣中SO的原理和效果；

2、改變空塔速度，觀察篩板塔內氣液接觸狀況和液泛現象；

3、掌握測定篩板吸收塔的吸收效率及降壓的方法；

4、測定化學吸收體系（堿液吸收SO2）的體積吸收系數。

三、技術參數

1、檢測方式：采用微電腦在線檢測系統（能在線檢測氣體濃度、風壓、風速、風量、溫度、濕度等的變化）；

2、動力裝置布置為負壓式；

3、塔徑：Φ300mm ；

4、塔高：2000mm ；

5、板間距：200mm；

6、SO2進氣濃度：0.01~0.2%；

7、空塔氣速：0.5~1.2m/s ；

8、壓力損失約：500Pa/m；

9、液氣比：1~10L/m3 ；

10、噴淋密度：6~8m3/(m2•h) ；

11、霧沫夾帶：小于7%；

12、處理氣量約：200m3/h ；

13、吸收效率約：80%；

14、電源 380V 三相四線制功率1500W；

15、環境溫度：5℃～40℃；

16、裝置總體尺寸約：長×寬×高=2000mm×550mm×2100mm。

四、裝置配置

1、微電腦氣體SO2濃度檢測系統1套；

2、微電腦在線風量檢測系統1套；

3、微電腦在線風速檢測系統1套；

4、微電腦在線風壓檢測系統1套；

5、PLC控制、觸摸屏1套；

6、在線溫度、濕度檢測系統1套；

7、配套分析處理軟件1套（能記錄保存實驗數據，數據變化曲線分析，取樣時間設定，工作效率自動換算打印等功能，電腦用戶自配。）；

8、數據處理分析系統1套與計算機通訊接口1套；

9、控制檢測系統開關電源1套；

10、專用測壓軟管1套；

11、氣體混合系統1套；

12、氣體整流板1套；

13、系統靜壓測口2個；

14、透明有機玻璃喇叭型進灰管段1套；

15、配氣裝置1套；

16、液體流量計1只；

17、耐酸耐堿水泵 1臺；

18、液體噴淋分配裝置1套；

19、儲液水箱1個；

20、調節球閥1套；

21、進出口風管 1套；

22、人工取樣口6個；

23、高壓離心通風機1臺；

24、風量調節閥1套；

25、漏電保護開關1個；

26、指示按鈕開關3只；

27、加藥口1個;

28、折板除霧器1套 30、SO2配氣系統1套：（廢氣流量計1個、SO2氣體10L、SO2專用鋼瓶1個）;

29、空心多面球填料若干;

30、篩板塔板2塊;

31、取樣流量計2個;

32、電源線1批;

33、工作電壓表1個，工作電流表1個;

34、金屬電器控制箱1臺;

35、不銹鋼支架、管道、開關等1套。
